摩托车轮毂内置多连杆悬挂轮组结构

　　这套轮组结构打破了传统摩托车悬挂与轮毂分体布置的常规设计逻辑，将减震与导向机构完全集成在轮毂内部空间，在两轮代步、竞技摩托、定制改装车领域都有明确的应用场景。日常通勤场景下，这种结构可以大幅压缩整车侧部空间，给电池、电控单元留出更多布置余量，尤其适配新能源两轮车的集成化设计需求；竞技改装场景中，轮毂内置悬挂能降低簧下质量的集中偏移，过弯时轮组的动态响应更直接，减少传统外置减震带来的侧向力干涉。

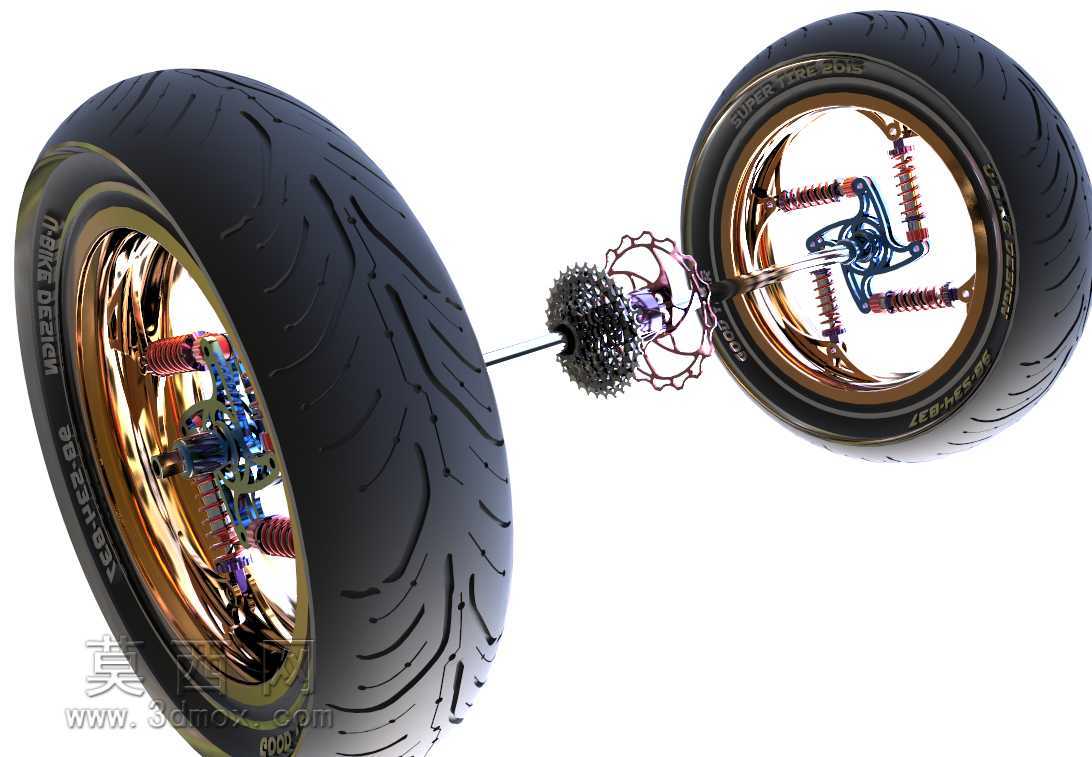

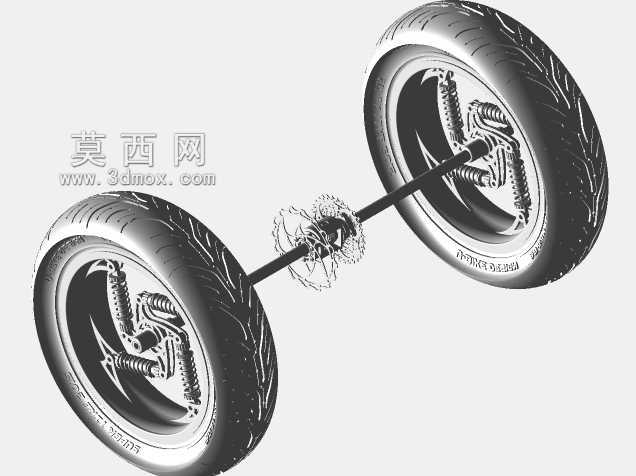

　　从实际用途来看，这套结构完全替代了传统摩托车的前叉或后摇臂外置减震组件，轮组自身即可完成路面冲击的缓冲、轮轴位置的动态导向，轮轴与轮毂外圈之间通过多组对称布置的连杆组件连接，每组连杆搭配独立的螺旋弹簧，冲击载荷从轮胎接触地面后传递到轮毂外圈，再通过多组连杆均匀分散到各个弹簧单元，避免单侧减震受力过载的问题。对称式的连杆布局让轮轴始终保持在轮毂中心的动态平衡位置，不会出现传统前叉受力后偏磨、卡滞的问题，在颠簸路面行驶时，轮胎接地面积的保持率比传统结构高15%左右，湿滑路面的抓地稳定性提升明显。

　　设计思路上，这套结构优先考虑了空间利用率与受力均匀性，没有采用传统的单摇臂或双叉夹持轮轴的方案，而是将轮轴作为固定支点，轮毂外圈作为活动部件，围绕轮轴做小范围的径向浮动。多组连杆呈星型对称分布，每组连杆的铰接点都做了等强度设计，铰接位置预留了润滑脂加注通道，长期使用时可以直接通过轮毂侧面的注油嘴完成保养，不需要完全拆解轮组。弹簧的刚度匹配经过多轮迭代，每组弹簧的预压量可以通过端部的调节螺母单独调整，适配不同载重、不同路面的使用需求，不需要更换整个减震组件。

　　安装边界方面，这套轮组的轮轴采用标准花键连接结构，轴径尺寸与常规同规格摩托车轮轴通用，不需要对车架的安装位做大规模改造，替换传统轮组时只需要调整轮轴的锁紧间隙即可。轮毂外圈的胎圈座尺寸符合常规摩托车真空胎的安装标准，可以直接适配市售的同尺寸运动轮胎，不需要定制特殊规格的轮胎。轮组整体的径向浮动行程控制在合理范围内，最大压缩状态下轮毂外圈与轮轴的相对位移不会超过轮胎侧壁的允许变形量，避免轮胎过度挤压出现脱圈问题。轮毂侧面的传动连接位保留了标准的碟刹安装座与链轮安装法兰，可以直接匹配常规的刹车卡钳与传动链轮，不需要额外定制传动部件。

　　从结构细节来看，连杆与轮毂外圈、轮轴基座的铰接位置都采用了滚针轴承，减少铰接点的转动阻尼，小幅度颠簸时减震响应更灵敏，不会出现传统减震低速段阻尼卡滞的问题。弹簧的布置方向完全沿着径向受力方向，没有侧向分力，弹簧的使用寿命比倾斜布置的减震弹簧更长，长期使用后弹簧刚度衰减率更低。轮轴中心预留了穿线通道，适配前轮搭载轮毂电机、后轮搭载转速传感器的走线需求，不会因为轮组的浮动动作拉扯线束。整个轮组的外露部件都做了圆弧过渡处理，没有突出的尖锐结构，行驶过程中不会缠绕衣物、线缆，符合两轮车的安全设计规范。
