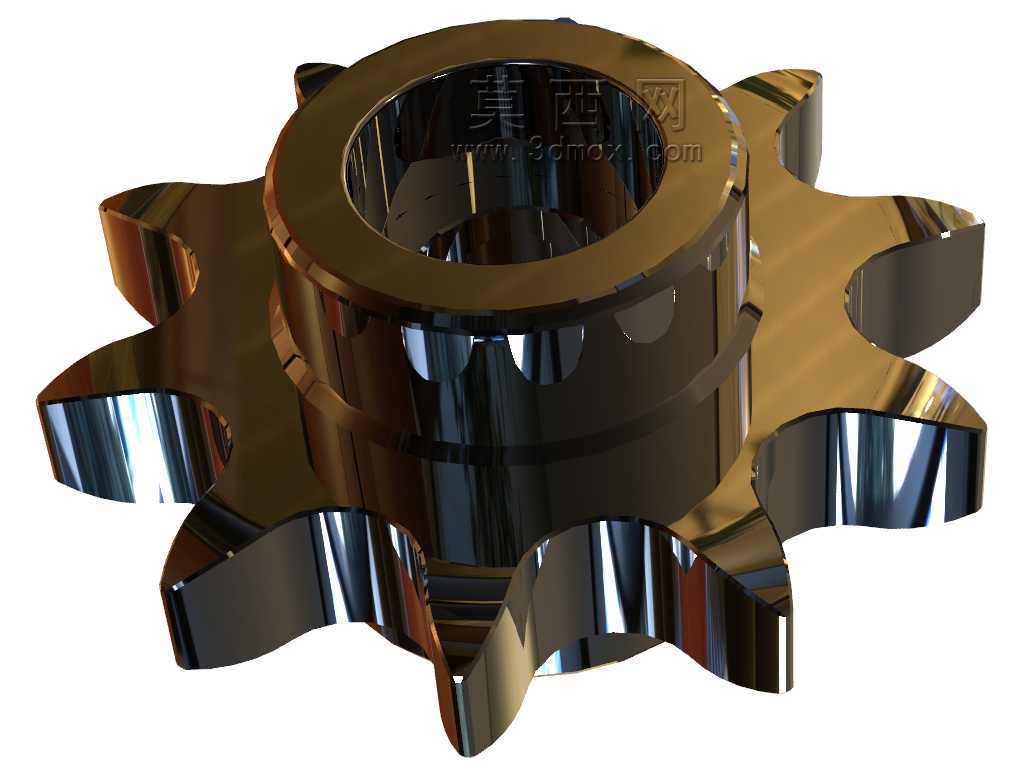

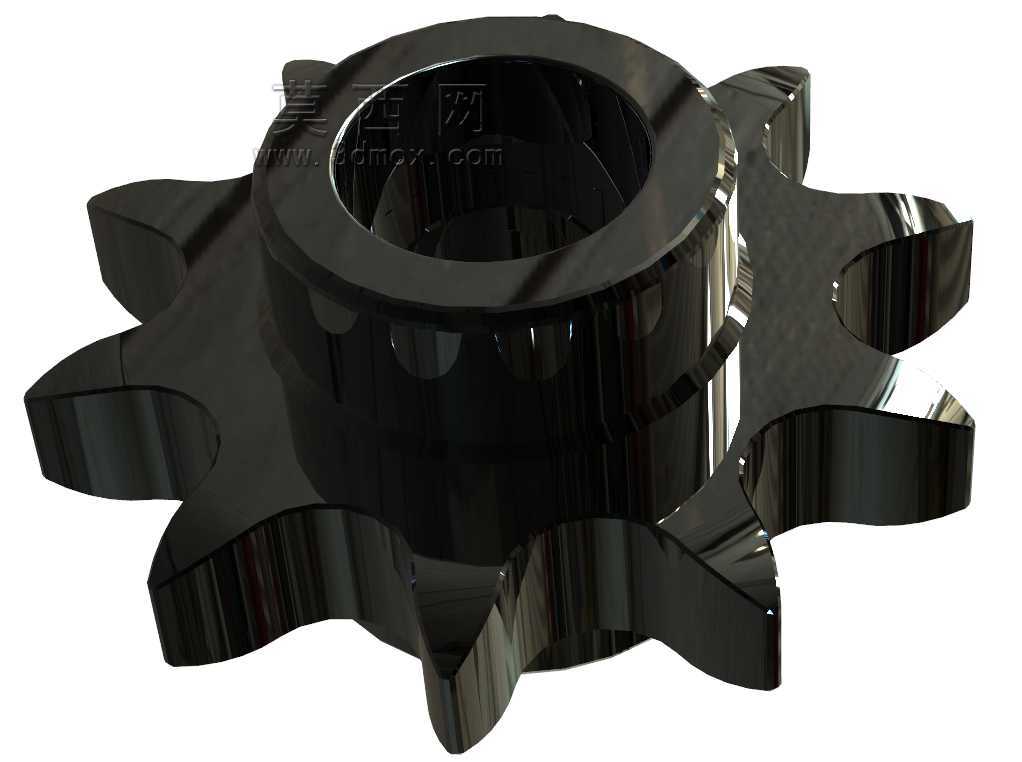

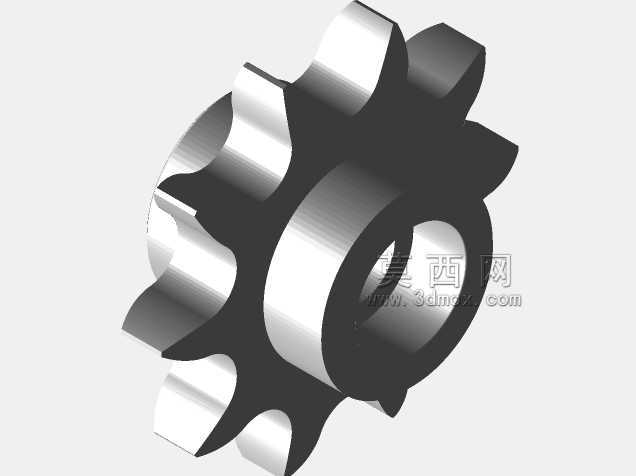

皮尼翁24B-1十齿链轮传动零件结构

　　这类十齿链轮常配套24B系列滚子链条使用，在重载输送线、矿山给料设备、重型装配线的链传动系统中承担动力传递的核心作用，区别于常规多齿链轮，十齿的小齿数设计更适配低速大扭矩的传动场景，能在有限安装空间内实现较大的传动比，减少从动端的减速组件配置，降低整套传动机构的整体占用空间。从实际使用场景来看，这类链轮多安装在设备的主动输出轴端，和配套链条啮合后将电机输出的扭矩传递到输送辊、牵引机构等执行端，在冶金车间的坯料输送线、建材行业的骨料输送设备、物流仓储的重型托盘输送线上都能见到同结构链轮的应用，因为齿数偏少，单齿承受的啮合冲击力比多齿链轮更大，所以设计时对齿部的强度、轮毂的同轴度都有更高要求。从结构设计逻辑来看，

　　该链轮采用整体式轮毂与齿圈一体化结构，中间的轴孔为通孔设计，可根据实际安装的轴径做键槽加工适配，轮毂部分做了加高处理，能提升轴孔和传动轴的配合长度，避免大扭矩传递时出现轴孔啃伤、链轮晃动的问题；齿形部分严格匹配24B链条的滚子尺寸、节距参数，齿廓采用三圆弧一直线的标准链轮齿形，保证和链条滚子啮合时的接触应力均匀，减少啮合过程中的冲击、卡顿，降低链条和链轮的磨损速度。齿根部分做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，齿顶的倒角设计能让链条在进入啮合、退出啮合的过程中更顺畅，即使链条存在小幅的张紧度偏差、安装同轴度误差，也能顺利完成啮合动作，不会出现卡链、跳齿的故障。从安装边界来看，这类小齿数链轮的径向尺寸紧凑，

　　齿顶圆直径远小于同节距的多齿链轮，适合安装在设备内部空间局促的传动位置，轴向的轮毂厚度经过匹配计算，既保证足够的轴配合长度，又不会占用过多轴向安装空间，安装时轴孔和传动轴采用过渡配合，搭配平键传递扭矩，端面可通过轴端挡圈或者锁紧螺母固定，防止链轮在运转过程中出现轴向窜动。在实际选型应用中，这类十齿链轮因为传动比偏大，主动轮转速不宜过高，否则会加剧链条的动载荷，缩短整套传动副的使用寿命，通常适配的线速度不超过每秒2米，适合低速重载的连续运转工况；链轮的齿面经过硬化处理后，能承受更高的接触应力，在多粉尘、有少量颗粒杂质的工况下也能保持稳定的传动性能，不需要频繁更换维护。设计建模过程中，齿形的参数化构建是核心环节，需要先确定链条节距、

　　滚子直径、齿根圆直径等基础参数，再通过齿廓方程生成单个齿的截面轮廓，通过圆周阵列生成全部轮齿，再和轮毂部分做布尔合并，最后对所有锐边做倒钝处理，避免安装和维护过程中出现锐边割伤的问题；中间轴孔的尺寸公差按照基孔制配合要求设定，键槽的位置和尺寸符合对应轴径的平键标准，保证加工后能直接和标准传动轴、标准平键适配，不需要二次修配。从实际使用的反馈来看，这类整体式小齿数链轮的可靠性远大于分体式结构，没有连接螺栓松动的风险，在频繁正反转的传动场景下也能保持稳定的动力传递，不会因为冲击载荷出现连接失效的问题；齿部的表面粗糙度控制在合理范围内，既能减少啮合过程中的摩擦损耗，又能保证润滑油在齿面形成稳定的油膜，延长链轮和链条的更换周期。在设备维护过程中，检查这类链轮的磨损情况主要看齿面的磨损量、齿形是否出现变尖、崩缺的问题，当齿厚磨损量超过原厚度的30%时就需要及时更换，避免出现跳齿、断链的设备故障；安装时要保证链轮和配对链轮的共面度，偏差控制在允许范围内，否则会加剧链条和链轮的偏磨，大幅缩短传动副的使用寿命。
