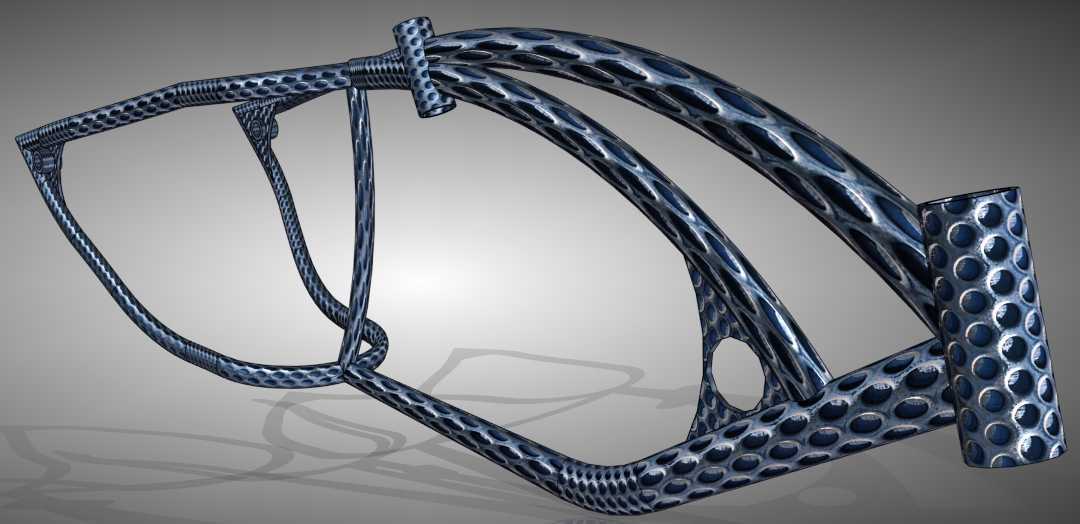

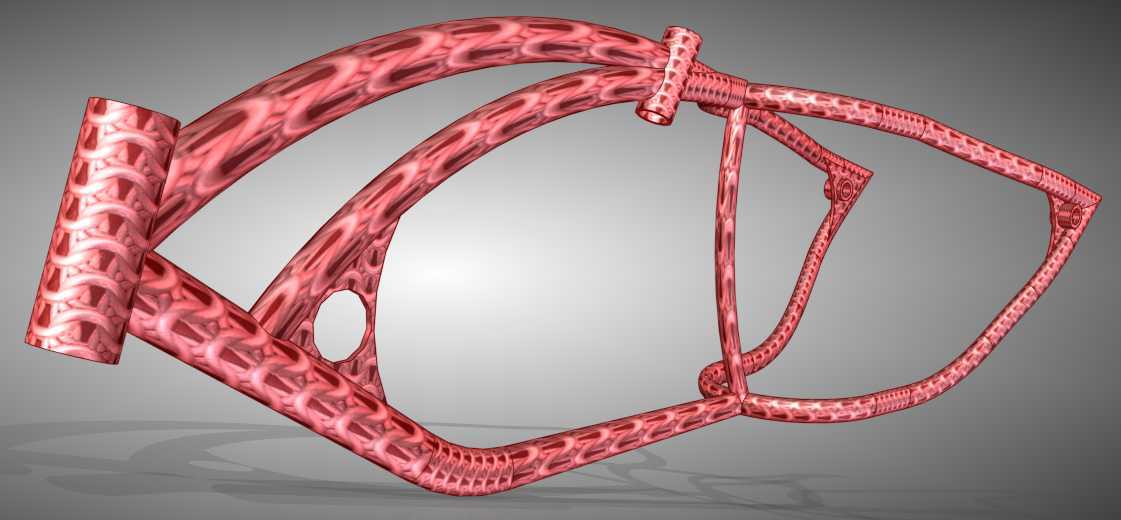

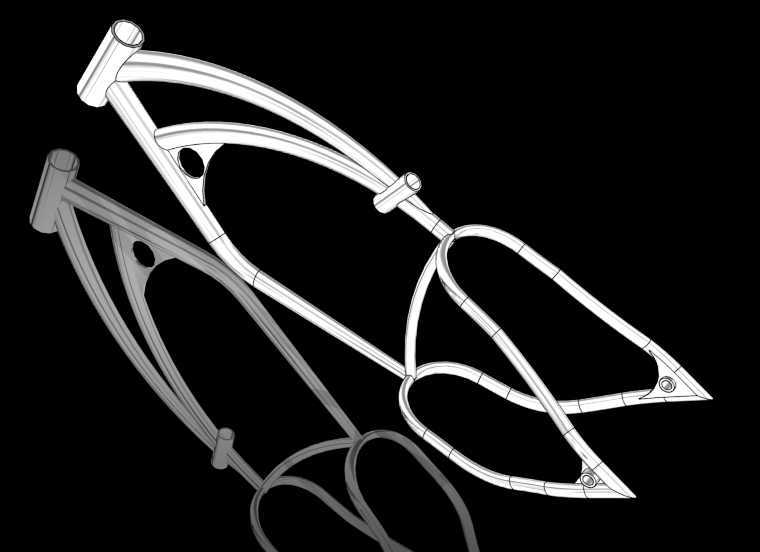

仿生镂空结构U型自行车车架设计方案

　　这款U型结构的自行车车架在设计阶段就跳出了传统菱形车架的思路，从城市短途通勤、休闲骑行的实际场景出发，重构了车架的受力路径与空间布局。日常城市通勤场景中，骑行者频繁启停、上下车的动作占比很高，传统车架的上管结构会对穿裙装、携带挎包的骑行者造成上下车阻碍，这款U型结构取消了传统高位上管的设计，将主受力梁沿低位形成连续U型闭环，既降低了跨高门槛，让不同身高、不同着装状态的骑行者都能便捷上下车，也通过闭环结构优化了整体受力表现。

　　从受力特性来看，车架的主承力路径沿U型主梁分布，头管位置连接前叉转向组件，五通位置集成中轴安装位，后叉位置直接对接后轮轴安装座，三个核心安装节点之间通过连续的变截面梁体连接，没有传统车架多管焊接形成的应力集中节点。梁体采用仿生镂空的晶格结构设计，并非单纯为了视觉效果做的装饰性镂空，而是通过参数化计算调整每个镂空单元的密度与壁厚：在头管、五通、后叉爪这些受力集中的安装位置，镂空单元密度更高、实体壁厚更厚，保证安装位的刚性与连接强度；在梁体中段的受力传递区域，镂空单元尺寸更大、壁厚更薄，在不损失纵向承力能力的前提下，尽可能降低整体重量。这种晶格结构同时自带一定的形变吸能特性，经过城市铺装路面的细小颠簸时，梁体的微形变可以过滤一部分高频振动，降低骑行者的手腕、臀部受到的冲击，不需要完全依赖前叉与坐垫的减震结构就能提升骑行舒适度。

　　安装边界方面，这款车架的头管采用标准口径设计，可以兼容市面上绝大多数通勤车、休闲车的前叉舵管与碗组配件，不需要定制特殊规格的转向组件；五通位置采用通用的螺纹中轴安装位，适配常见的方孔、花键中轴与牙盘组件，后期维护更换配件的成本很低；后叉的开档尺寸符合常规城市自行车后轮的安装标准，可以直接装配普通花鼓、变速飞轮与刹车组件，不需要对配套零件做特殊修改。U型结构形成的中部开阔空间，除了方便上下车之外，也预留了充足的置物空间，可以在梁体下方安装通勤车筐、电池盒等配件，适配普通人力自行车、轻型电动助力自行车两种装配需求，不需要额外修改车架结构。

　　设计过程中对梁体的形变做了多轮仿真验证，在垂直加载100kg的模拟骑行者重量工况下，五通位置的下沉量控制在合理范围内，不会出现踩踏时的刚性泄力问题；在侧向受力模拟过弯、倾斜踩踏的工况下，后叉与头管的形变量满足骑行操控的精度要求，不会出现转向滞后、车架晃动感明显的问题。镂空结构的表面做了连续的圆弧过渡处理，没有尖锐的内角，既避免了应力集中导致的结构疲劳开裂问题，也让后期的表面喷涂处理更容易覆盖所有结构面，不会出现喷涂死角导致的锈蚀隐患。和传统同强度的金属车架相比，这种镂空结构的重量可以降低30%左右，同时一体成型的结构减少了焊接工序带来的精度误差，各个安装位的位置度公差可以控制在更小的范围内，装配时不需要反复校正零件对位，提升整车装配的效率。

　　实际使用场景中，这款车架适配的车型主要覆盖1-5公里的城市短途出行、园区通勤、休闲绿道骑行，并不针对高强度山地越野、竞速公路骑行场景，所以在结构设计上没有过度追求极致刚性，而是在刚性、重量、易用性三者之间做了平衡。U型的整体外形辨识度很高，镂空的晶格结构在光线照射下会形成独特的视觉效果，兼顾了结构实用性与外观设计感，适合面向城市年轻通勤群体的休闲车型使用。车架的所有安装孔位都做了预埋加强衬套设计，避免长期使用过程中安装位出现磨损、松动的问题，日常使用只需要定期检查连接螺丝的紧固状态，不需要对梁体本身做特殊维护。
