低趴U型车架休闲代步自行车结构设计

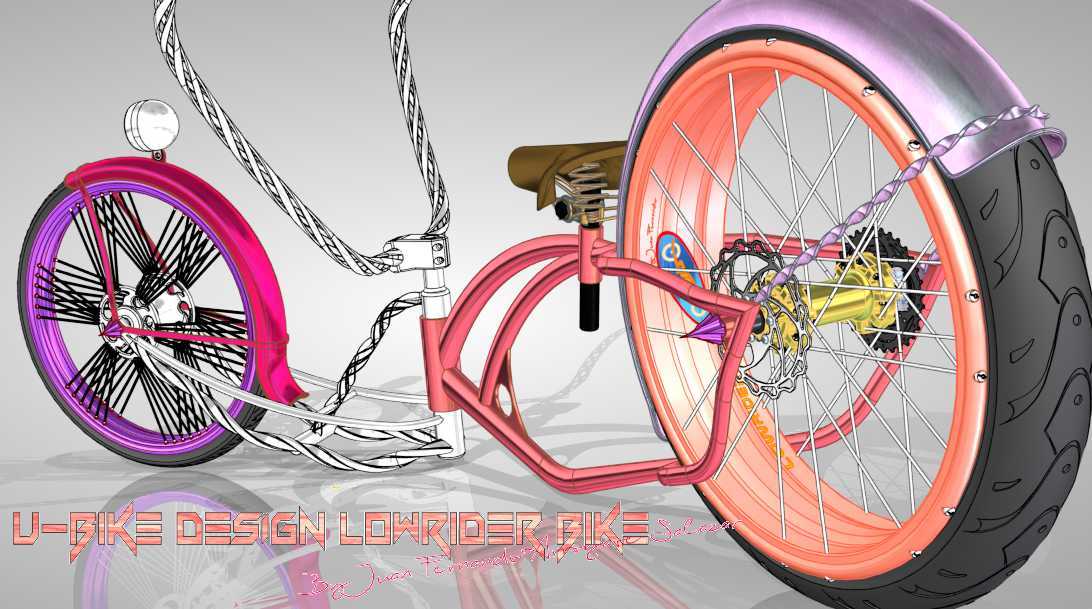

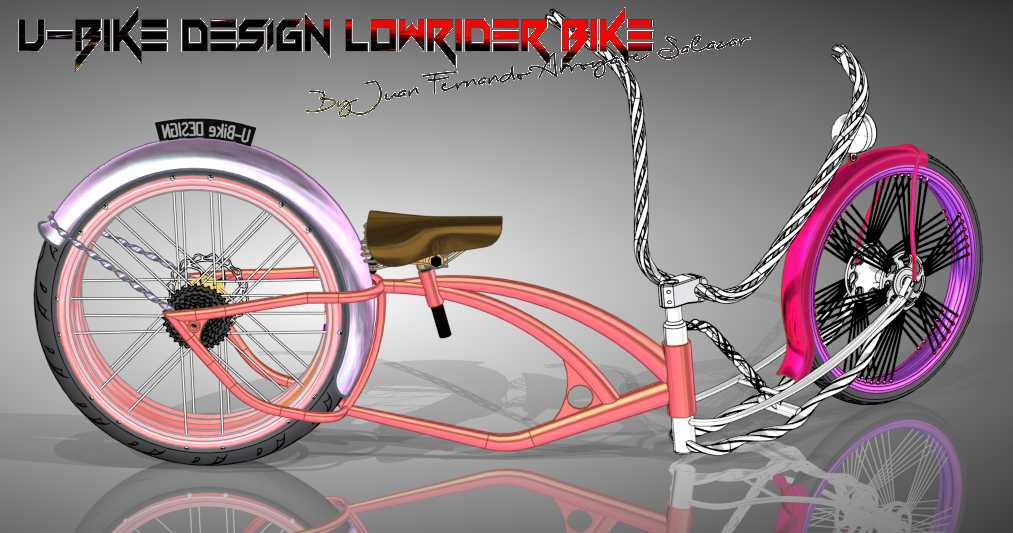

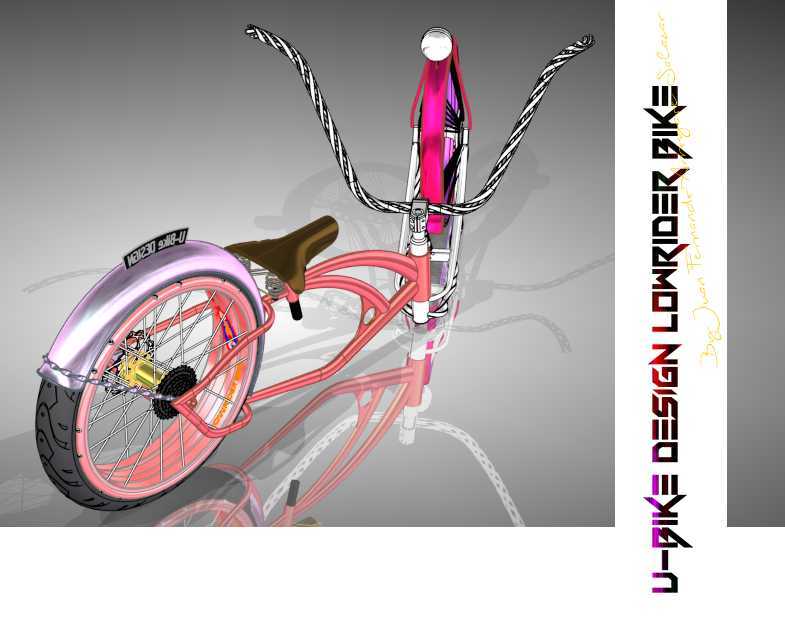

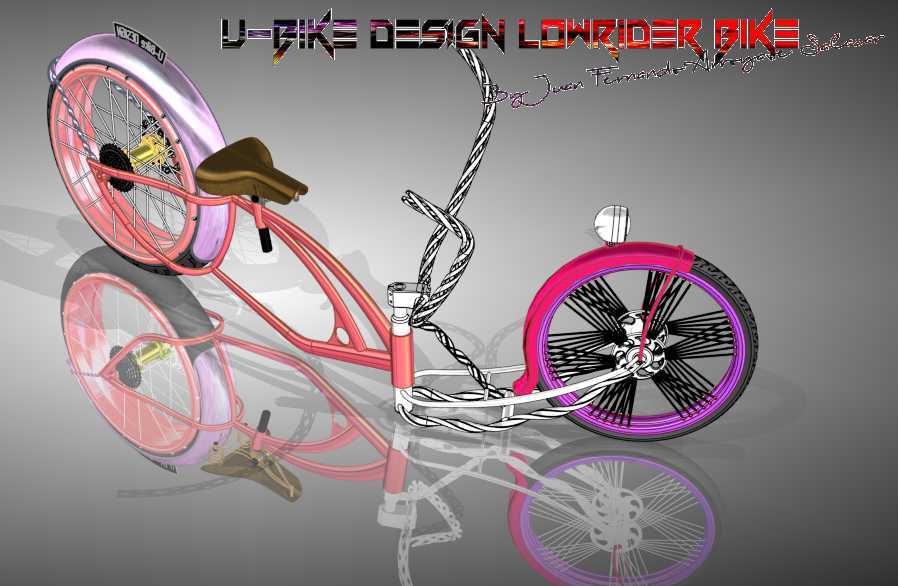

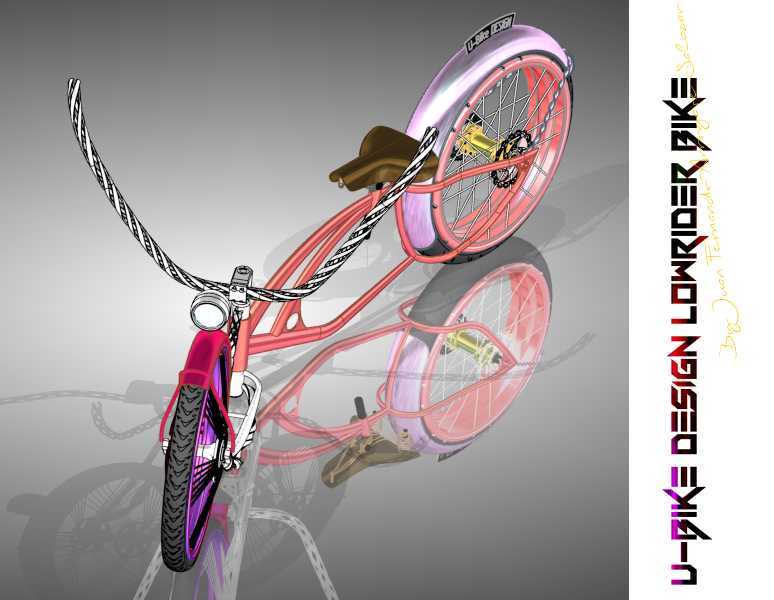

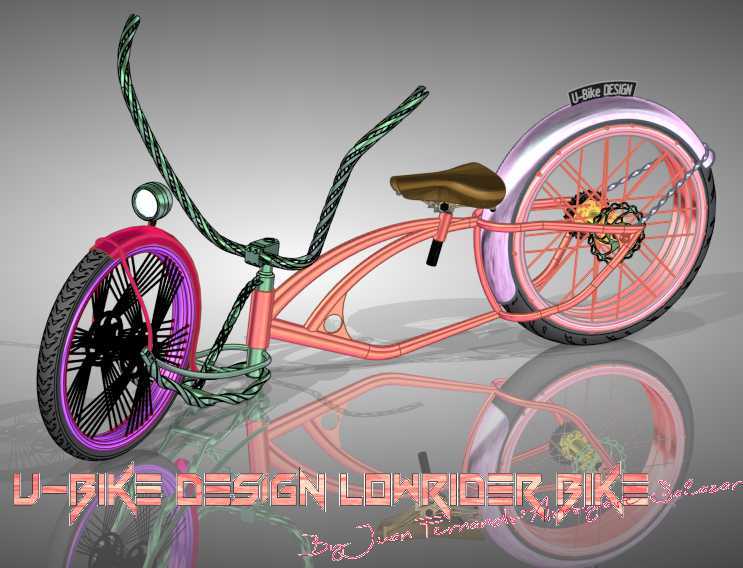

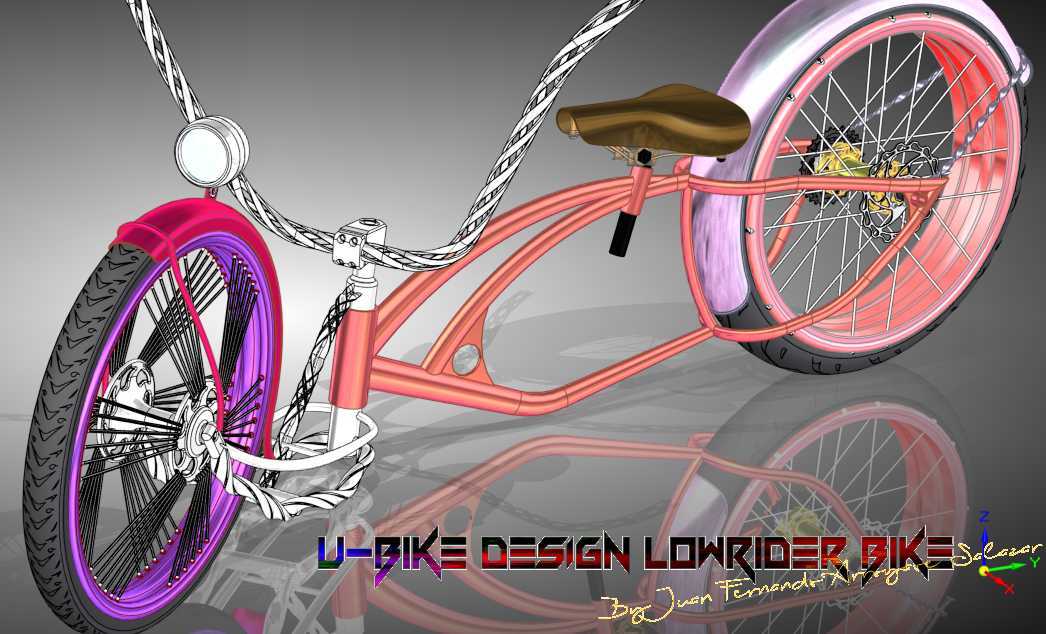

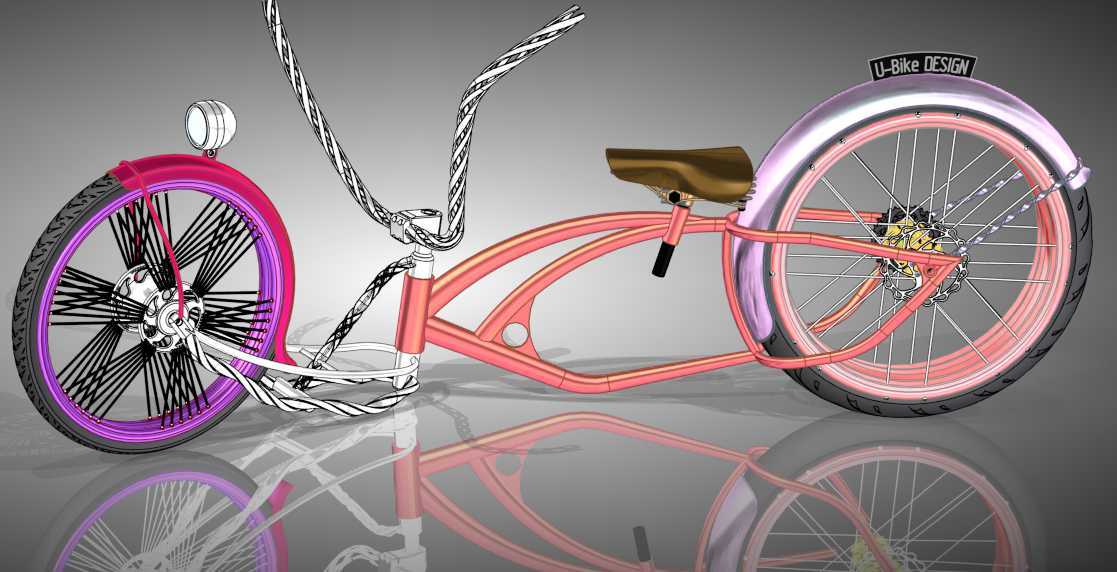

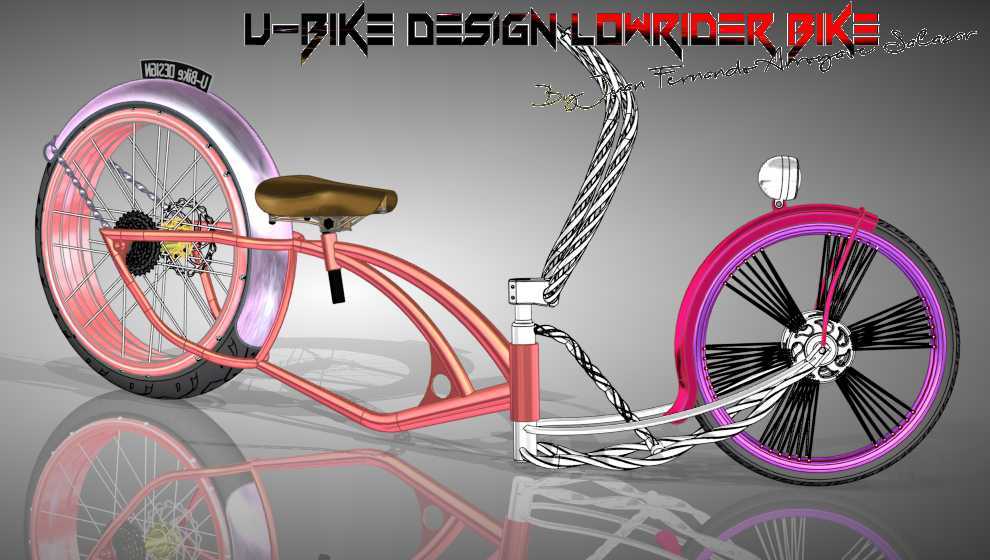

　　这款低趴结构的U型车架自行车，核心面向城市休闲骑行、个性化短途代步场景，区别于传统通勤自行车的直立骑行姿态，通过降低整车重心优化骑行过程中的稳定性，适配平坦铺装路面的休闲出行、潮玩骑行展示等实际使用需求。整车骑行姿态更贴近地面，过弯时侧倾重心控制更直接，低速状态下的平衡容错率更高，对于追求个性化骑行体验的用户而言，既可以满足日常3-5公里范围内的短途代步需求，也可作为潮流休闲装备适配文创园区、滨海绿道等场景的休闲骑行活动。从功能特性来看，整车采用无传统上管的U型一体化弯梁车架结构，取消了传统自行车三角车架的上横梁设计，车架主体从车头碗组位置平滑向下弯曲延伸至后轮轴安装位，形成连续的U型受力结构，既降低了跨高门槛，

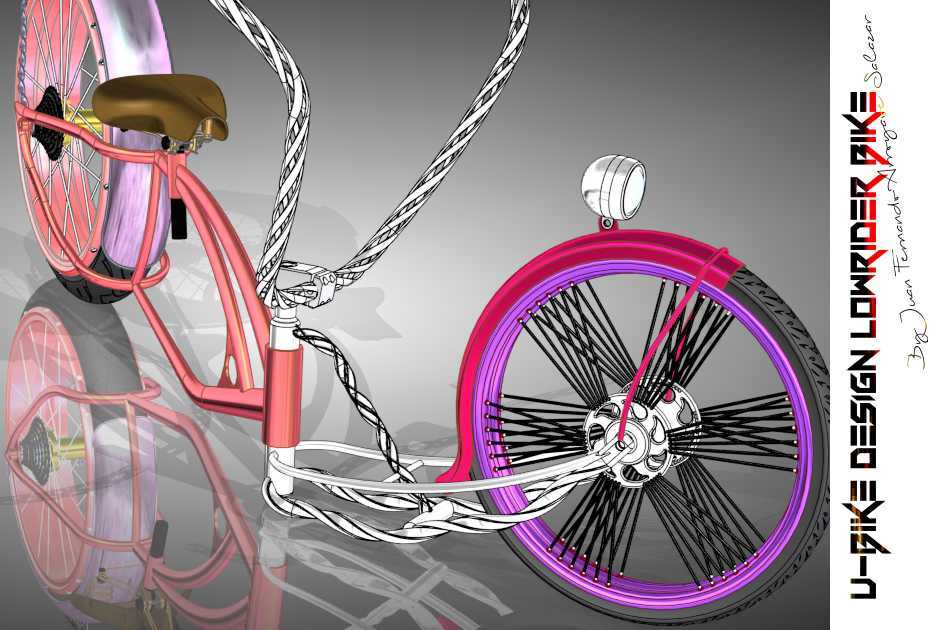

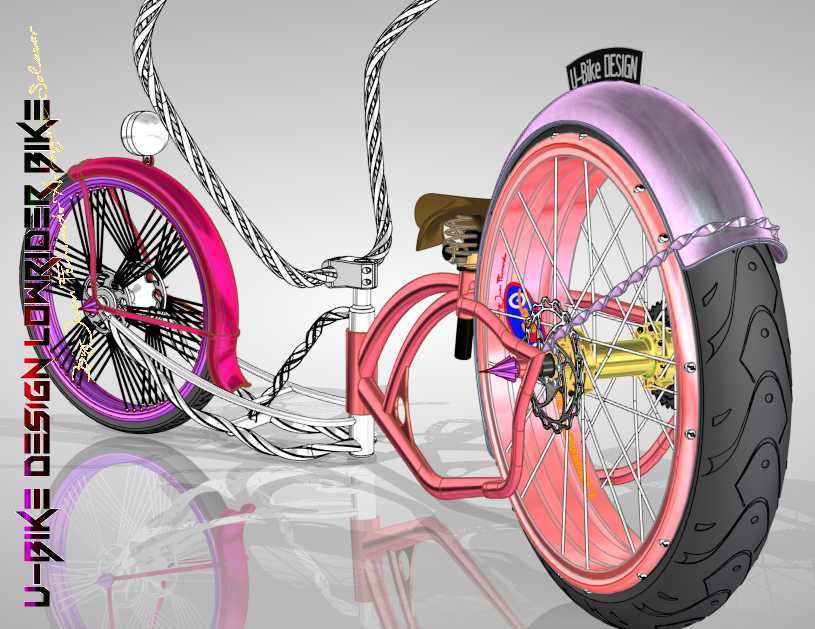

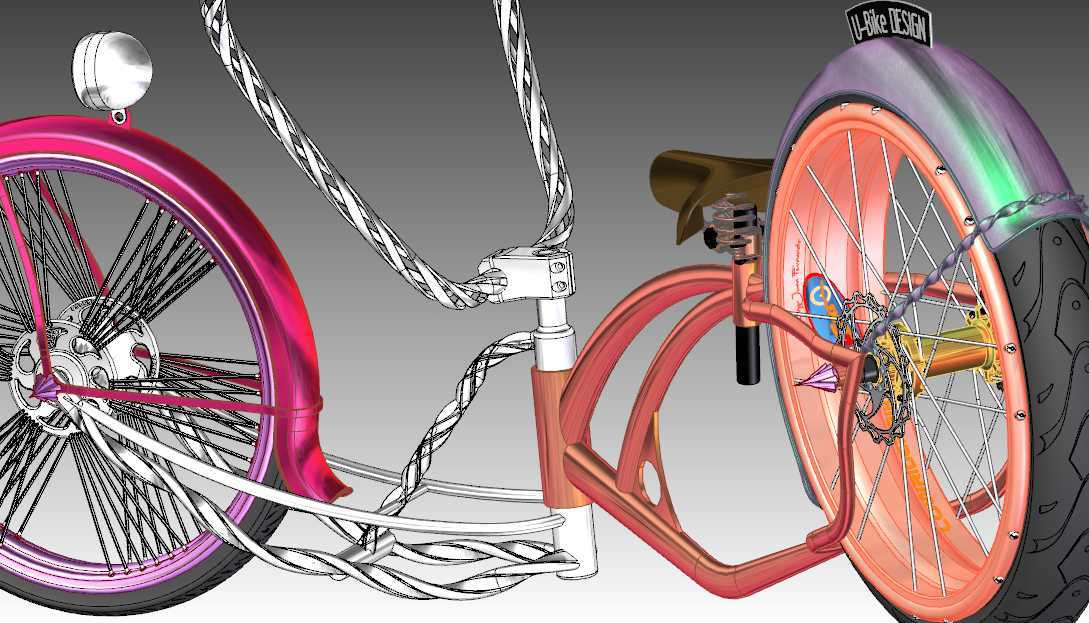

　　也让整车视觉识别度大幅提升。轮组采用前后不等宽的配置逻辑，后轮采用宽幅胖胎搭配大直径轮辋，接地面积更大，低速巡航时的滤震表现更优，前轮采用窄幅彩色轮辋搭配小直径轮胎，转向操控更灵活，转向角度冗余更大，在狭窄空间内的挪车、转向操作更便捷。传动结构保留了传统自行车的链传动布局，后轴位置集成了飞轮与刹车安装位，牙盘位置隐藏在U型车架的下弯段内侧，骑行过程中裤脚接触传动部件的概率更低，日常使用的防污表现更好。车把采用高抬升的弯把结构，配合低趴的坐垫位置，骑行时上半身姿态更放松，手腕受力更均匀，长时间休闲骑行的疲劳度更低。挡泥板采用与后轮轮弧完全贴合的全包式设计，覆盖后轮上半周90%以上的区域，雨天骑行时带起的泥水可以被完全遮挡，

　　不会飞溅到骑行者背部。从设计思路层面，这款车型打破了传统自行车三角车架的受力固化思维，将车架的主受力路径从传统的上管-下管-立管三角分布，调整为U型双侧弯梁的对称受力结构，车架管材采用变径设计，在车头碗组、中轴、后轴安装位等应力集中区域做了管壁加厚处理，通过有限元受力仿真验证，在垂直载荷120kg、侧向冲击载荷300N的工况下，车架最大形变量控制在0.8mm以内，完全满足日常休闲骑行的强度要求。车架的焊接位置全部隐藏在弯管内侧，外表面无明显焊道凸起，后续做彩色烤漆处理时外观整体性更强。安装边界方面，整车装配完成后的总长度控制在1650mm以内，总高度不超过950mm，整车宽度控制在320mm以内，常规家用电梯、

　　楼道的通行空间完全可以满足停放需求。车头碗组采用标准44mm内置培林结构，后续维护更换配件可以直接适配通用自行车零件，中轴采用标准68mm螺纹规格，牙盘、曲柄的替换兼容性更强，后轴开档尺寸为135mm，可兼容常规城市自行车的后轮花鼓配件，降低后续维护的配件适配成本。坐垫安装位置预留了前后120mm、上下80mm的调节行程，可以适配身高155cm-185cm区间的骑行者调整合适的骑行姿态。整车的走线全部采用内走线设计，刹车线、变速线从车把位置穿入车架管材内部，从后轴、前叉位置穿出，外表面无裸露线管，既减少了线管老化的速度，也让整车外观更简洁流畅。在实际使用场景中，这款车型不适合山地越野、高速竞速类的骑行场景，核心定位就是城市平坦路面的休闲代步与个性化展示，低重心设计让新手学习骑行的上手速度更快，摔倒时的跌落高度更低，骑行安全冗余更高。
