工业吊装用五吨级三角承重吊眼结构

　　在重型设备吊装、工装夹具转运、大型模具移位这类工业作业场景里，吊点结构的可靠性直接决定了整个作业流程的安全系数，这款五吨额定载荷的三角底座吊眼结构，就是针对平面安装类吊装需求开发的专用承重部件。从实际使用场景来看，这类吊眼结构常被安装在大型焊接工装平台、重型注塑模具模架、大型机电设备外壳顶面、预制钢结构构件的安装平面上，作为起吊时的钢丝绳、卸扣连接点位，相比直接在工件上焊接临时吊耳，这种预制的标准化吊点不需要现场焊接作业，也不会对工件母材造成焊接热影响，安装后可反复使用，适配批量生产的重型工件的吊装转运需求。

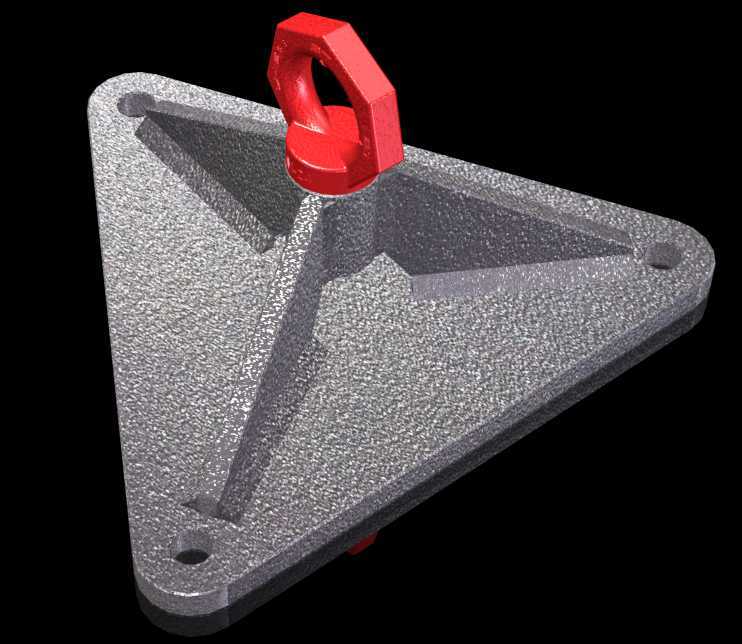

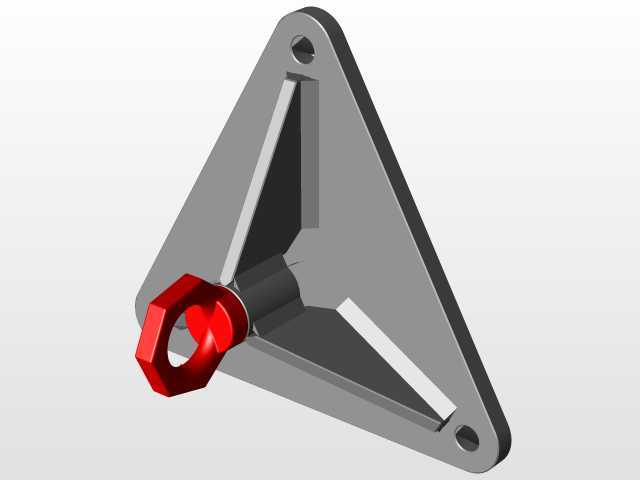

　　从结构设计思路来看，这款吊眼采用了三角形安装底座的布局，三角形本身是平面结构里稳定性最优的几何形态，三个安装孔位呈等边三角分布，相比同尺寸的方形底座或者圆形法兰底座，三角布局在承受斜向拉力的时候，三个安装点的受力分配更均匀，不会出现单侧安装孔应力集中过载的问题。底座本体采用了带加强筋的一体化铸造结构，从中心吊环安装座向三个角的安装孔位延伸出放射状的加强筋，筋条的高度从中心向边角逐步降低，既保证了中心区域承受吊环拉力时的结构刚度，又尽可能控制了底座整体的重量，避免吊点本身自重过大增加额外的吊装负载。底座的安装面做了平整加工处理，安装时可以和工件表面完全贴合，不会出现局部悬空导致的安装螺栓受附加弯矩的问题，三个安装孔采用沉孔设计，安装螺栓拧紧后头部不会突出底座表面，避免后续转运过程中螺栓头剐蹭周边设备或者人员。

　　顶部的吊环采用了锻造的环形眼状结构，和底座中心的安装座采用可转动的连接方式，也就是说吊环可以在底座上360度自由旋转，同时还能在一定角度范围内摆动，这种设计的实际意义非常大：在实际吊装作业里，起吊时钢丝绳的角度很难保证完全垂直于安装平面，尤其是多吊点协同起吊的时候，每个吊点的受力方向都会有一定的倾斜角度，可活动的吊环可以自动适配钢丝绳的拉力方向，避免吊环和底座连接部位出现别劲的情况，减少局部的弯曲应力，同时也能避免钢丝绳因为角度不对出现弯折磨损的问题。吊环的内孔尺寸适配常规的五吨级卸扣，不需要额外定制连接配件，现场作业时可以快速完成挂扣操作。

　　从安装边界和尺寸适配的角度来说，这款吊眼的三角形底座三个角的安装孔中心距经过了标准化设计，适配工业场景里常见的安装孔位布局，安装时只需要在工件对应位置加工三个对应规格的螺纹孔，用高强度螺栓将底座紧固在工件表面即可，不需要做额外的焊接或者加工处理。底座的整体厚度控制在合理范围内，安装后突出工件表面的高度不会影响工件后续的存放和安装，比如安装在模具顶面的时候，吊点突出高度不会超过模具的定位销高度，模具叠放的时候不会出现压碰吊点的问题。在承载能力设计上，整个结构按照五吨额定载荷做了安全系数冗余，每个截面的应力都控制在材料许用应力范围内，三个安装螺栓的选型也匹配额定载荷下的拉力需求，即使在承受一定的冲击载荷时，结构也不会出现塑性变形或者断裂的问题。

　　在实际选型使用的时候，需要注意安装面的平面度要求，如果工件安装表面存在明显的凹凸不平，需要先将安装区域铣平再安装吊点，避免底座安装后存在局部间隙，导致受力时底座出现变形；另外紧固螺栓需要采用对应强度等级的高强度螺栓，并且按照规定的扭矩拧紧，避免起吊过程中螺栓松动出现安全隐患。多吊点协同起吊的时候，需要保证每个吊点的受力方向在吊环的允许摆动角度范围内，避免吊环侧向受力过大。这类标准化的吊眼结构相比现场自制的焊接吊耳，质量一致性更好，每个结构都经过统一的载荷验证，不需要每次吊装前对吊耳做焊接质量检测，能大幅提升现场吊装作业的效率，同时也能降低因为临时吊耳焊接缺陷带来的安全风险，在重型工装、模具、设备的吊装转运场景里有很高的实用价值。
