M24规格8吨级起重吊环螺栓结构设计

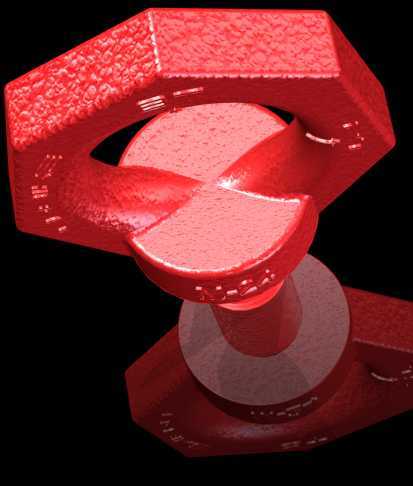

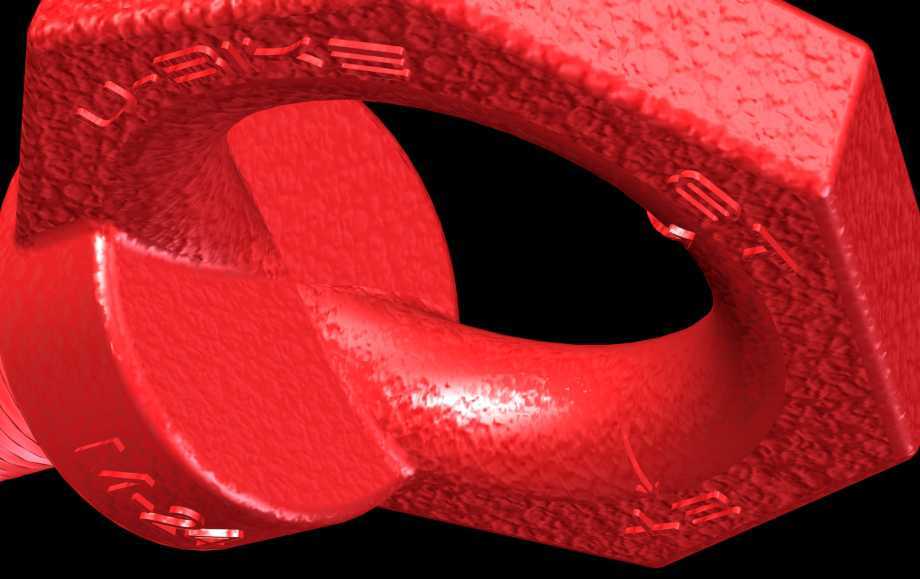

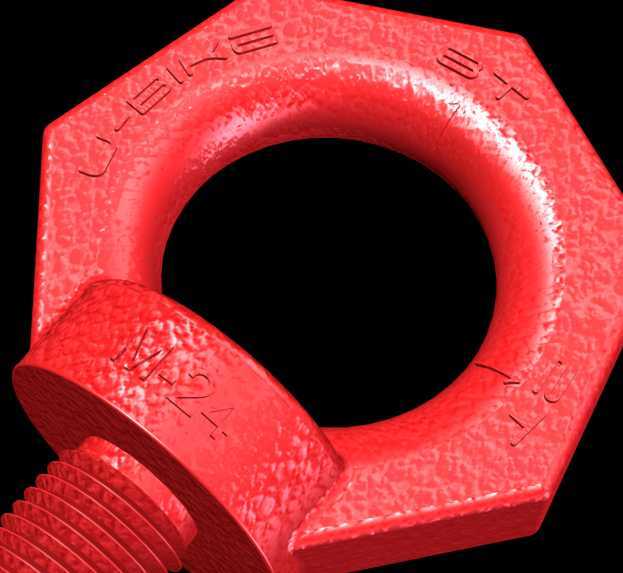

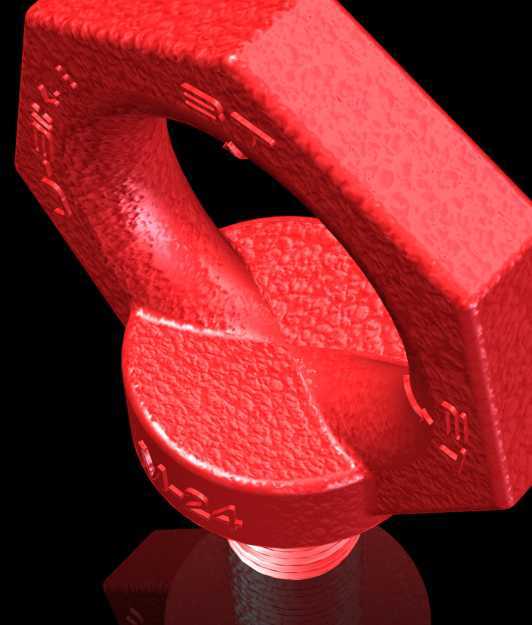

　　在重型设备吊装、模具转运、钢结构拼装这类需要频繁设置临时吊点的作业场景里，吊环螺栓是最常用的受力连接件之一，本次呈现的M24规格8吨额定载荷吊环螺栓，完全围绕实际吊装工况的受力逻辑完成结构设计。不同于普通六角头螺栓仅承担轴向锁紧力的设计逻辑，这类吊环螺栓需要同时兼顾轴向拉力、小角度斜向拉力的复合受力需求，因此在结构过渡区域做了针对性的应力分散处理。从结构细节来看，吊环部分采用整锻式一体成型结构，环体内壁做了R角平滑过渡，避免吊装时钢丝绳、卸扣与环体接触位置出现应力集中割伤索具的问题，六角头部与环体的衔接位置没有采用直角拼接，而是设置了渐变圆弧过渡区，在承受斜向拉力时，不会在衔接根部产生应力突变导致断裂风险。

　　螺纹部分采用标准公制粗牙设计，螺距匹配常规M24螺纹的安装公差，螺纹收尾处设置了退刀槽结构，既方便螺纹加工时的退刀操作，也能避免螺纹末端与安装面贴合时出现虚接，保证吊点安装后螺纹啮合长度达到受力要求。安装边界方面，这类吊环螺栓配套的安装孔需要保证螺纹啮合深度不低于螺栓公称直径的1.2倍，也就是不小于28.8mm，安装面需要做铣平处理，平面度公差控制在0.1mm以内，避免吊环安装后出现倾斜，导致实际受力角度偏离设计允许范围。设计过程中重点校核了三个关键受力位置：一是吊环横截面的拉应力，在8吨额定垂直拉力下，环体最小截面的拉应力控制在材料许用应力的60%以内，预留足够的安全余量；二是环体与六角头衔接位置的弯曲应力，

　　当拉力方向与螺栓轴线呈15度夹角时，该位置的合成应力仍低于材料屈服强度的70%，满足常规吊装作业中不可避免的小角度斜拉工况；三是螺纹部分的剪切应力，按照螺纹啮合牙数的受力分布计算，首三圈螺纹承担的总剪切力不超过材料抗剪强度的55%，避免螺纹滑牙失效。外形尺寸上，吊环的内孔直径匹配常用的2吨、5吨卸扣销轴直径，能够直接配套常规吊装索具使用，不需要额外加装转接件，六角头的对边尺寸与标准M24六角螺栓一致，安装时可以直接使用常规的36号扳手完成紧固，不需要配备专用工具。在实际设备选型应用中，这类吊环螺栓常被安装在注塑模具的模架侧面、大型焊接机架的顶部、重型电机的机座吊点位置，作为设备出厂转运、现场安装就位时的受力吊点，相比焊接式吊耳，

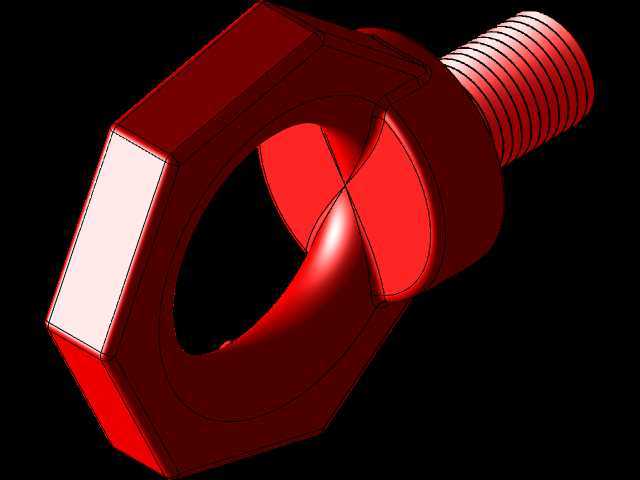

　　它的优势在于可以根据吊装需求灵活拆装，不需要在设备本体上焊接临时吊耳后再做打磨、补漆处理，也不会因为焊接热应力影响设备本体的结构强度。需要注意的是，这类吊环螺栓不适合大角度侧向受力，当拉力方向与螺栓轴线夹角超过30度时，需要选用专门的旋转吊环结构，而本款结构的设计定位就是垂直起吊及小角度斜拉的常规吊装场景，在设计允许的受力角度范围内，能够稳定承担额定载荷，不会出现永久变形或断裂风险。建模过程中对所有过渡圆角、螺纹牙型、六角头棱边都做了精确还原，没有做简化处理，能够直接用于吊装方案的受力模拟、设备吊点的布局干涉检查，也可以作为非标吊具设计时的参考基准，帮助结构设计人员快速完成吊点选型匹配，避免自行设计吊环时出现应力校核不到位、安装尺寸不匹配的问题。
