双作用标准液压缸三维设计模型

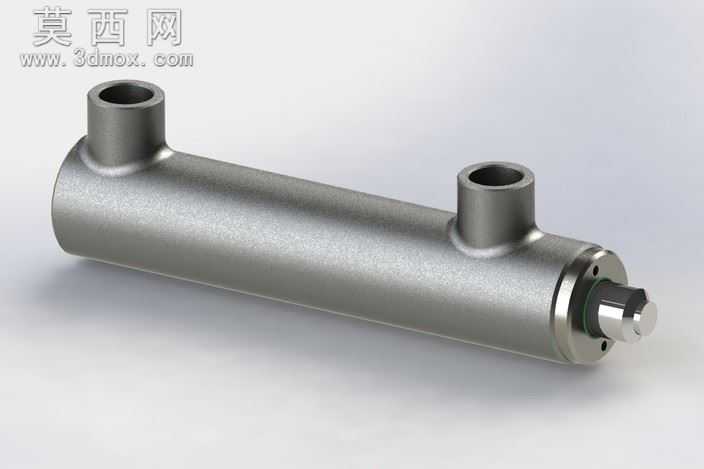

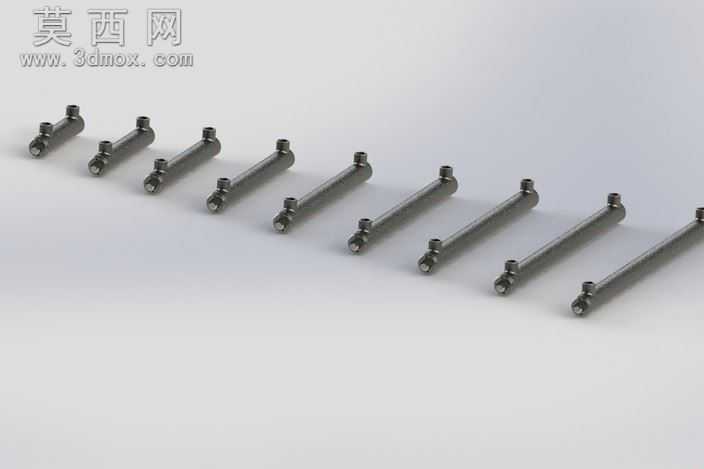

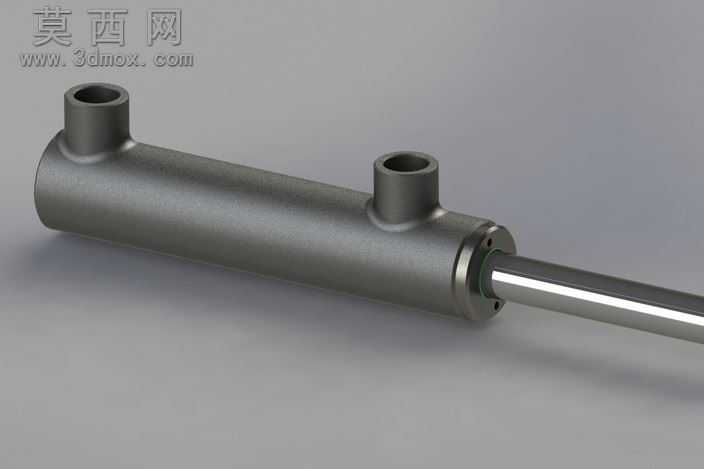

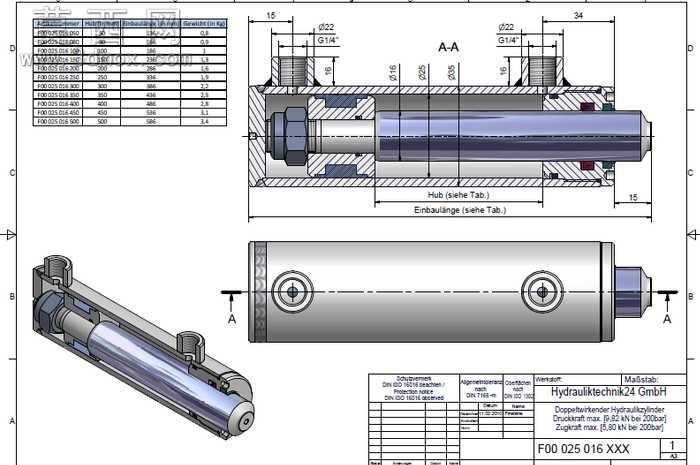

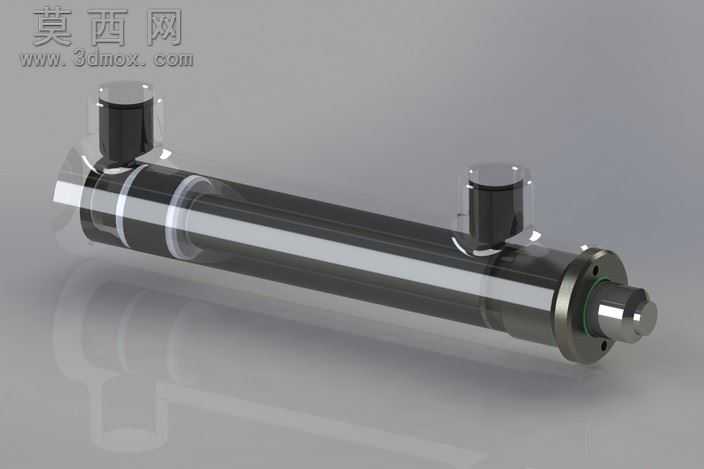

本模型为标准气缸结构双作用液压缸，建模过程严格遵循机械设计规范，完全依照技术图纸参数完成三维构建，未采用紧固件简化处理，完整还原了液压缸的全部结构细节。建模阶段首先完成整体参数化草图绘制，以缸筒轴线为装配基准，依次构建缸筒本体、活塞杆、进出油口、端盖连接结构等核心部件，所有特征尺寸均严格匹配技术参数要求：活塞直径设定为25毫米，杆直径为16毫米，缸筒外径35毫米，活塞杆密封圈部位直径约15毫米，油口连接规格为G1/4英寸，行程覆盖100毫米至500毫米区间，步长设置为50毫米，可适配不同安装行程的使用需求。模型渲染阶段采用金属材质表现，缸筒部分赋予磨砂金属质感，还原钢制缸筒的哑光金属色泽，活塞杆部分采用抛光镀铬材质效果，呈现光亮的金属反光特性，进出油口部位做了细微的倒角与接口纹理处理，整体渲染效果真实还原工业液压缸的实物外观。结构设计上，该液压缸为双作用结构，两个进出油口分别布置在缸筒的对应位置，可通过压力油驱动活塞杆完成伸出与缩回动作，额定工作压力可达200bar，满足常规液压系统的使用工况。设计过程中充分考虑了部件的装配合理性，各零件之间的配合间隙、密封槽位置、连接结构均符合液压元件的设计标准，模型包含完整的装配关系，可直接用于装配干涉检查、运动仿真模拟，也可作为液压系统设计的参考元件，适配各类液压回路的三维布局设计。模型同时提供多种通用三维格式，可导入不同三维软件进行编辑修改，能够用于教学演示、方案设计、产品选型参考等多种场景，完整的参数化结构也方便使用者根据实际需求调整行程、缸径等核心参数，快速衍生出不同规格的同类型液压缸模型。
