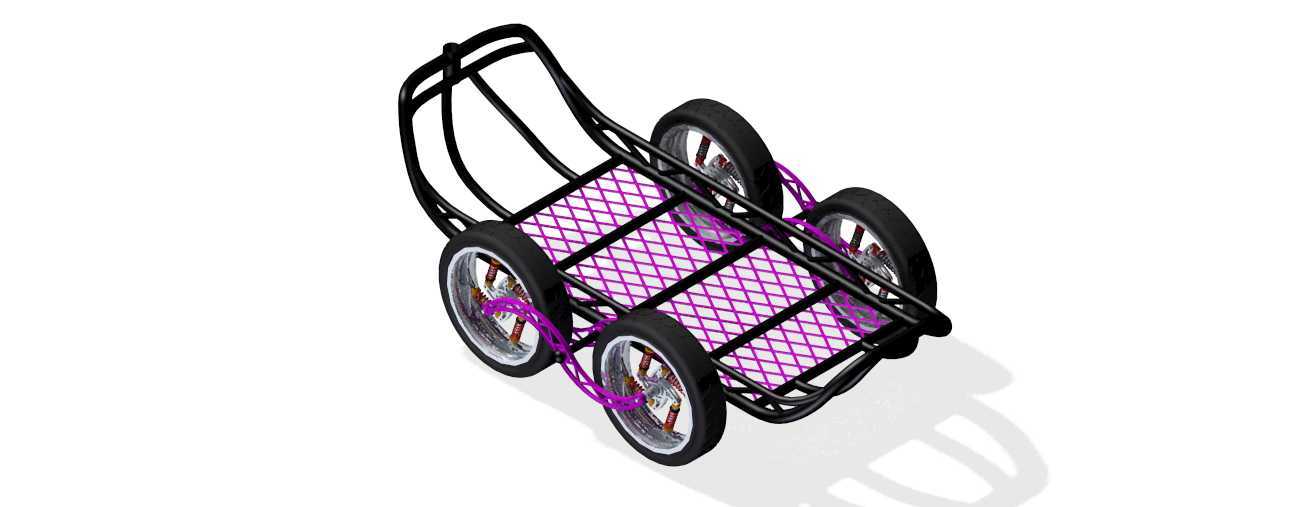

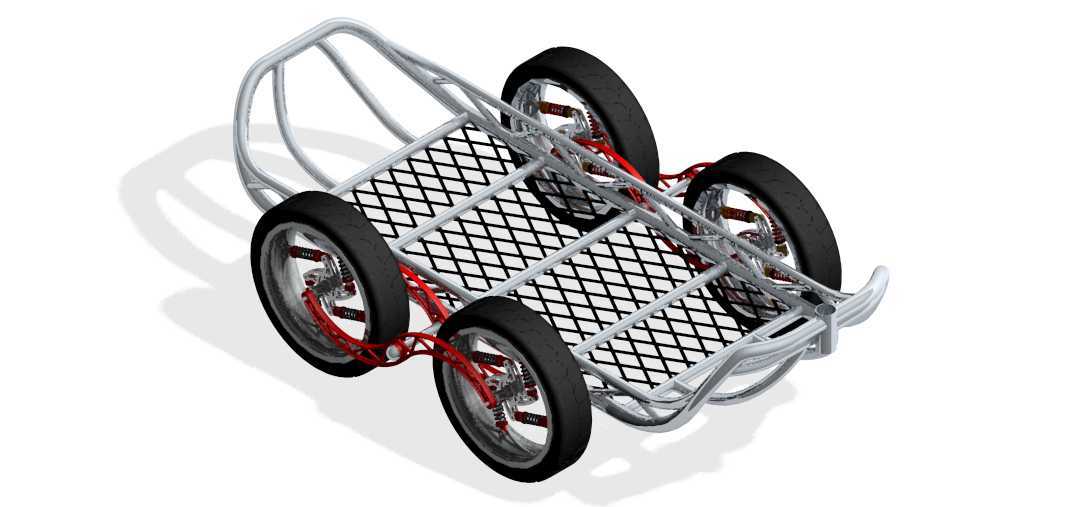

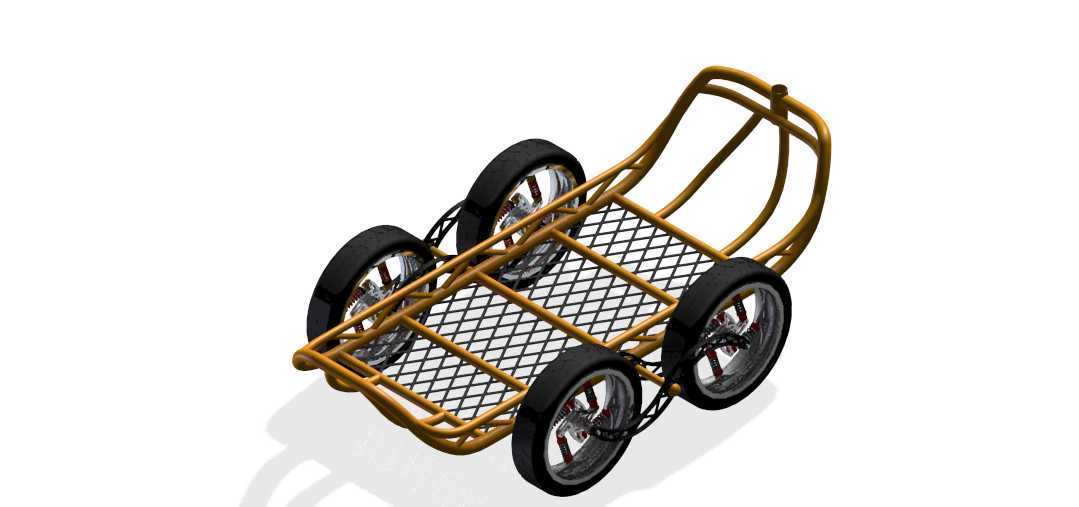

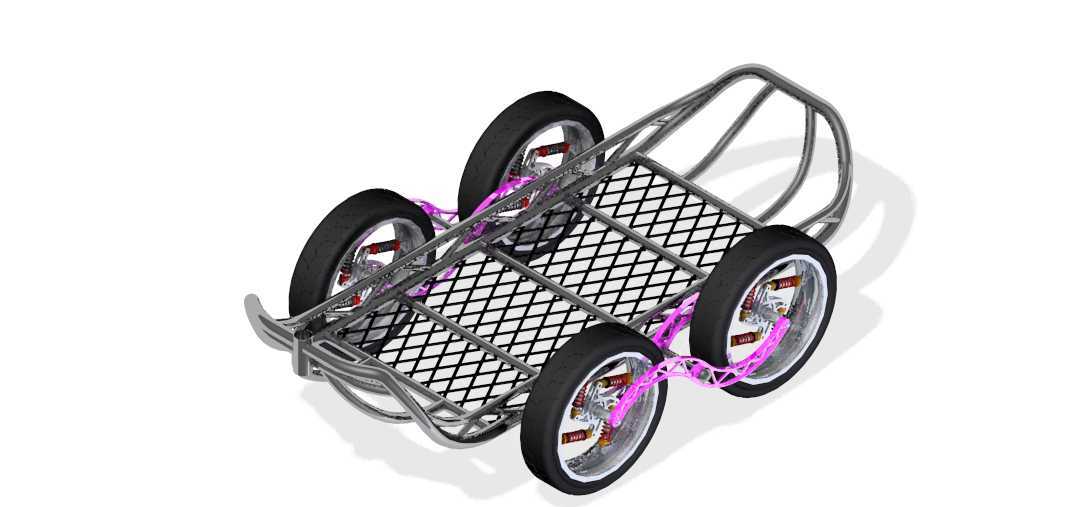

六轮多用途户外运输拖车架结构设计

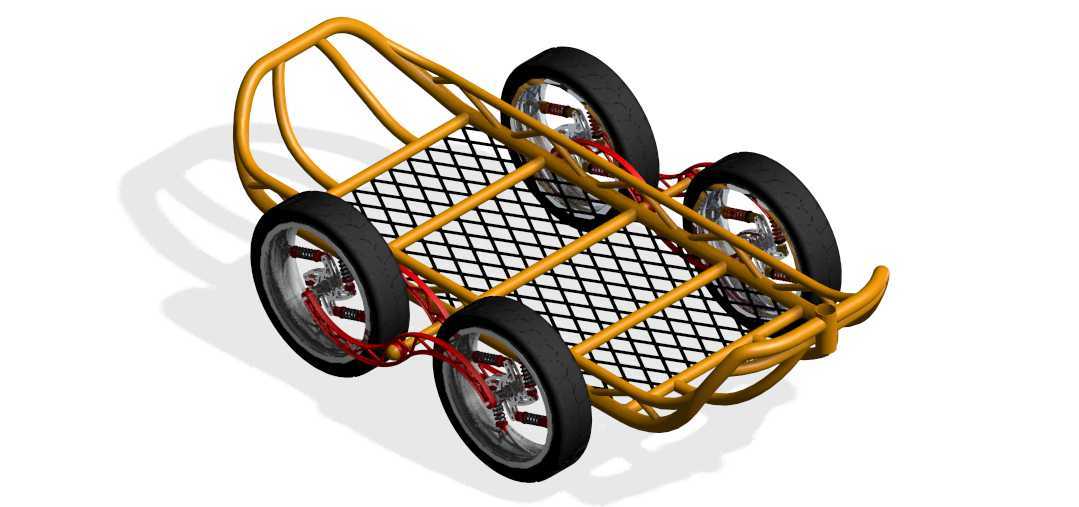

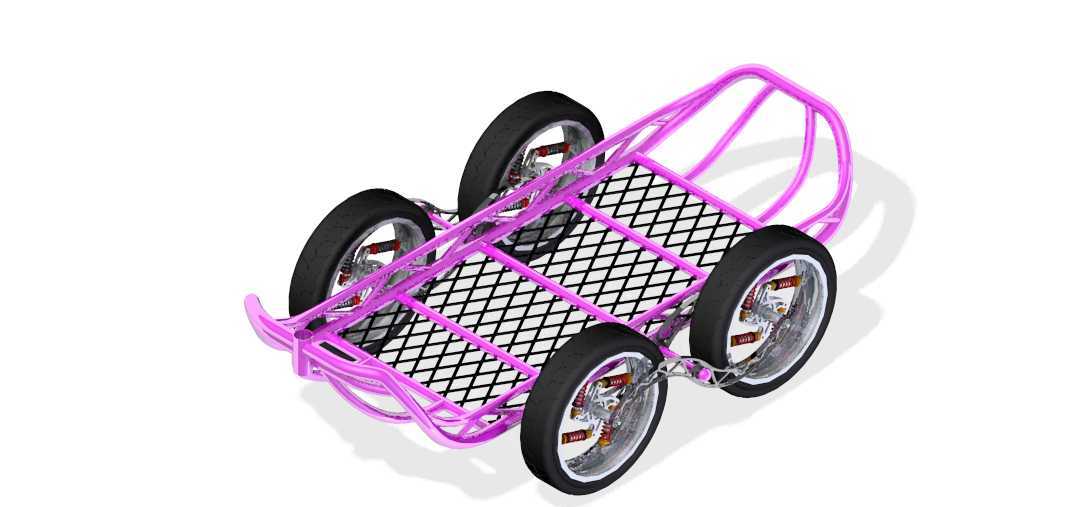

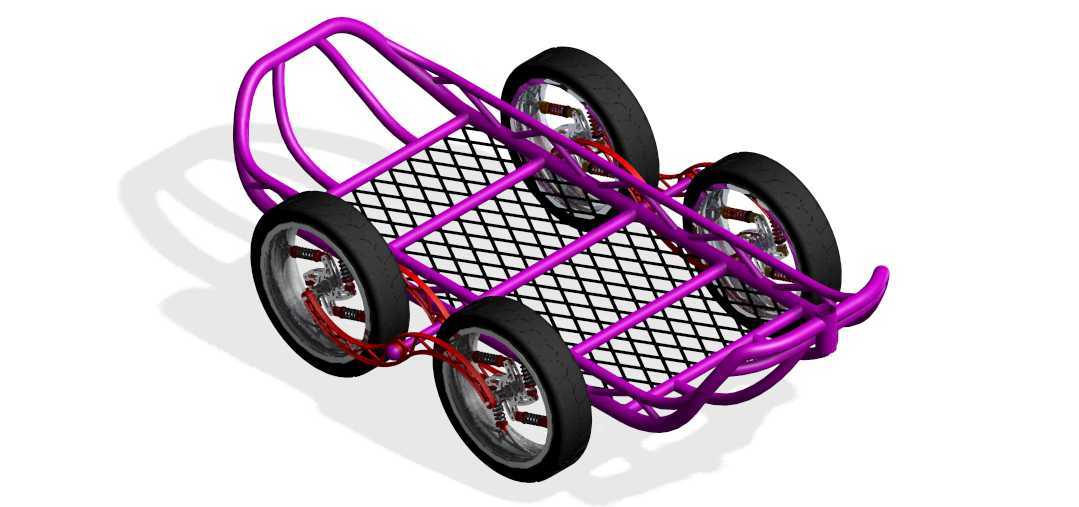

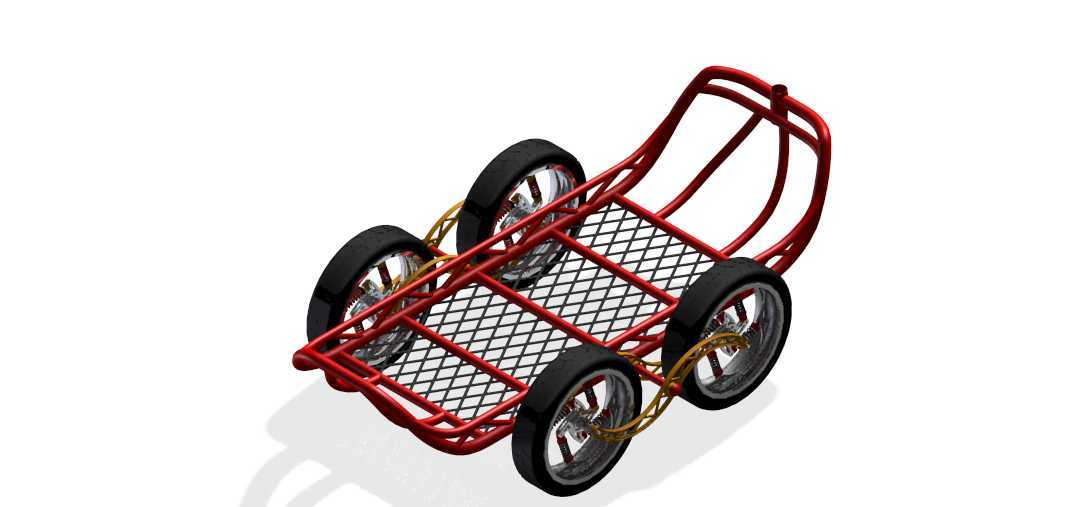

　　这款六轮拖车架的设计初衷，是解决非铺装路面下的短途零散物料转运痛点，在山地作业、户外露营、厂区窄道周转、农林采收等场景中，常规四轮拖架遇到凸起石块、凹陷沟坎时很容易出现轮组悬空、架体剐蹭地面的问题，甚至会因为单轮受力过大出现架体变形、轮轴断裂的故障。设计阶段首先对轮组布局做了针对性调整，采用前后各两组、中部左右各一组的六轮排布方式，将接地比压分散到六个轮位上，单轮承载载荷较同规格四轮拖架降低近四成，同时缩短了前后轮的轴距，让架体通过20度以内的坡面、10厘米高度的垂直障碍时，至少有四个轮组保持接地状态，不会出现重心偏移侧翻的问题。架体主体采用弯管一体成型的框架结构，没有采用传统的方管焊接拼接方式，

　　所有受力弯折位置都做了大圆弧过渡处理，避免直角焊接位置的应力集中问题，框架上部的承载面采用网格状镂空设计，一方面可以降低架体自身重量，减少拖行时的牵引阻力，另一方面在运输带泥沙、积水的物料时，杂物可以直接从网格缝隙漏出，不会在架面堆积增加额外负重，网格的栅格间距经过反复校核，既保证不会漏下常规尺寸的周转箱、工具包，也能避免栅格过密导致的自重过高问题。架体前后两端都设置了一体化的牵引挂接结构，不需要额外加装转接件就可以适配不同的牵引端，前端挂点可以连接ATV全地形车、电动巡逻车做长距离拖行，后端挂点可以串联同规格拖架扩展承载能力，也可以临时连接手拉杆做人力短距离转运，挂接位置的销轴孔做了衬套强化处理，

　　反复拆装也不会出现孔位磨损松旷的问题。轮组的连接部位采用了独立的摆臂结构，每个轮组都可以根据地面起伏做小幅度的上下摆动，不会因为单个轮组压到障碍物就把整个架体顶起，摆臂的转动位置设置了限位结构，避免摆动幅度过大导致轮组蹭到架体主梁，轮辋采用和小型越野设备通用的规格，后期更换轮胎不需要定制特殊配件，常规的五金渠道就能拿到替换件。设计时对架体的安装边界做了明确限定，整体宽度控制在常规人行步道的通行宽度以内，在窄道作业时不需要额外拓宽通行空间，架体的承载面高度经过优化，装卸物料时不需要过度弯腰抬举，符合人工操作的人机工程要求，框架两侧的弯管结构除了作为受力主梁，还可以直接作为捆绑货物的挂点，不需要额外焊接吊环，

　　用绑带穿过弯管间隙就可以完成货物固定，即使运输不规则形状的物料也能找到合适的固定位置。在结构强度校核阶段，对架体的额定承载做了冗余设计，主梁管材的壁厚选择上预留了1.5倍的安全系数，即使遇到颠簸路面的瞬时冲击载荷，也不会出现管材变形的问题，所有焊接位置都采用满焊处理，焊后做了应力释放，避免长期使用后焊缝开裂。和传统平板拖架不同，这款拖架的框架边缘没有突出的尖锐结构，所有管材端头都做了圆弧封头处理，在人员靠近装卸货物时不会被棱角剐蹭，适配户外作业、营地活动这类人员频繁接触的使用场景。轮组的布局还考虑了拖行时的转向灵活性，中部轮组的位置刚好在架体的重心投影点附近，转向时架体可以围绕中部轮组做小角度回转，在狭小的厂区通道、林间小道上也能顺利转弯，不需要反复调整牵引角度。承载网格的下方没有设置额外的封闭底板，一方面减轻自重，另一方面在运输长尺寸物料时，物料可以部分伸出网格间隙，不会被底板挡住，适配不同长度的物料转运需求，比如园林作业时的长杆工具、农林采收时的枝条类物料，都可以稳定固定在架体上。
