齿轮成型用精密模具结构设计方案

　　这套齿轮成型模具的结构设计，核心面向小模数精密圆柱齿轮的批量注塑成型场景，在消费电子传动组件、小型家电减速机构、汽车微电机传动系统的零件生产中都有广泛适配性。日常生产中，这类模具安装在卧式注塑机的动定模安装板上，匹配100-160吨锁模力的常规注塑设备即可投产，不需要额外定制特殊规格的机台连接件，适配性覆盖市面多数通用注塑机型的安装接口。

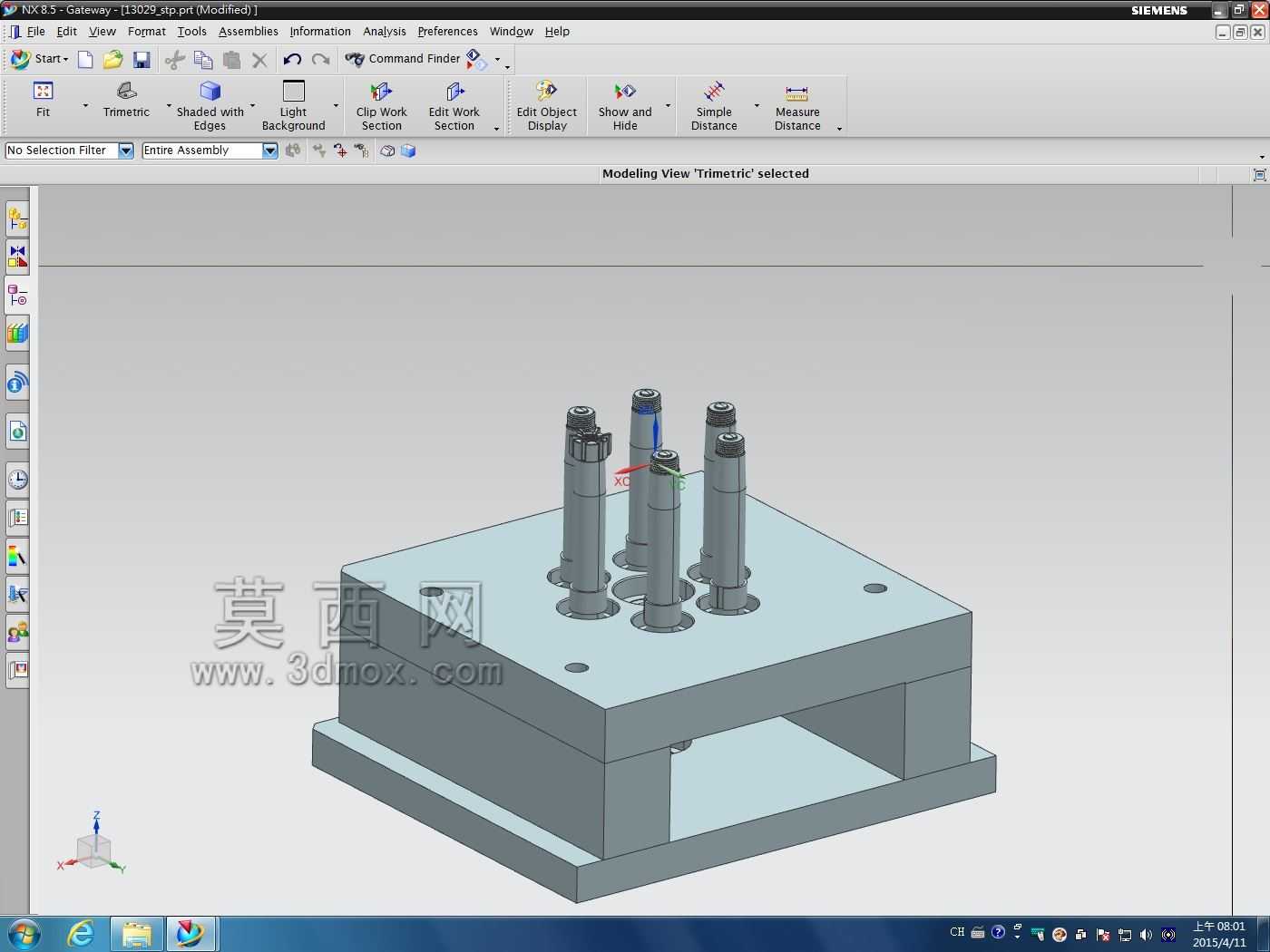

　　从结构功能来看，模架采用标准龙记模胚的简化型细水口结构，定模侧预留浇口套安装位，可直接匹配通用注塑机射嘴尺寸，省去定制浇口套的额外加工环节。动模侧的四根成型芯轴采用SKD61材质淬火处理，表面硬度达到HRC52-56，对应齿轮零件的中心内孔成型，芯轴与动模板的配合采用H7/m6的过渡配合，既保证成型过程中芯轴不发生偏移，也方便后续磨损后快速更换备件，不需要整副模架返修。

　　设计阶段优先考虑了成型后的脱模顺畅性，动模侧的顶出结构采用顶板顶出方式，顶出力均匀分布在齿轮成型件的端面周圈，避免小尺寸齿轮零件因为顶出力不均出现变形、顶白的缺陷。模架的周圈预留了冷却水道的安装空间，水道距离成型型腔的距离控制在15-20mm，水道直径8mm，进出水接口采用标准1/4寸管螺纹，可直接对接工厂现有冷却水循环系统，成型周期内可将模温稳定控制在60-80摄氏度，保证PA、POM等常用齿轮工程塑料的成型尺寸稳定性。

　　安装边界上，模架整体的长宽尺寸控制在250mm*250mm范围内，闭合总高度180mm，开模行程需求不小于120mm，动定模的安装孔位间距符合国标注塑机的安装孔位标准，不需要额外加工转接板。模具的导柱导套采用标准20mm直径的可拆卸结构，导套设置油槽，日常生产中定期涂抹润滑脂即可保证合模精度，导柱的有效导向长度比合模时的凸模进入凹模深度长15mm，避免合模过程中出现型腔碰伤的问题。

　　在成型精度控制上，型腔部分采用镶拼式结构，齿轮型腔镶件单独加工后嵌入定模板，镶件与模板的配合精度控制在0.005mm以内，既方便后续根据齿轮参数的调整快速更换型腔镶件，也能降低整板加工的难度，保证齿轮齿形的成型精度达到GB/T 10095规定的8级精度要求，满足多数中小载荷传动齿轮的使用需求。日常生产维护时，只需要拆开动定模的连接螺丝，即可快速取出型腔镶件和成型芯轴进行抛光、更换，大幅减少停机维护的时间成本。

　　这套结构同时考虑了生产中的溢料防护，分型面的贴合精度经过配磨处理，合模后分型面的间隙控制在0.01mm以内，避免POM等流动性较好的塑料出现飞边问题，减少后续去飞边的人工工序。排气槽开设在分型面的齿轮型腔周圈，排气槽深度0.02mm，宽度5mm，可顺利排出注塑过程中型腔内的空气，避免齿轮零件出现缺胶、气泡、烧焦等成型缺陷，保证成型后的齿轮零件齿形饱满，啮合传动时无卡滞、异响问题。
