3.5毫米立体声音频插头三维建模设计

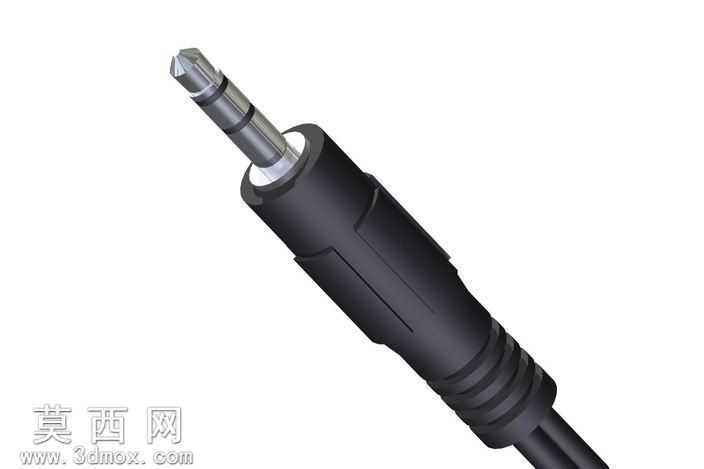

本作品为3.5毫米规格立体声音频插头的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体遵循消费电子接插件的通用工业设计规范，完整还原了该类音频插头的全部结构细节。建模初期先梳理插头的分层结构逻辑，将整体拆分为接触插芯、绝缘隔层、塑封主体、尾端护线套四个核心模块，采用自顶向下的建模思路先绘制整体轮廓草图，再逐步拆分细化各部件特征。插芯部分按照三段式立体声插头的标准尺寸构建，分别对应左声道、右声道、接地三个接触区段，每段金属接触段之间的绝缘隔环严格按照实际装配间隙预留尺寸，金属插芯的顶端切削角度、分段卡槽的深度都参照实物测量参数绘制，还原了插芯表面的金属切削纹理特征。中间的塑封主体部分，建模时还原了外壳的防滑凹槽纹理、插芯与塑壳衔接处的定位台阶，塑壳表面的细微脱模斜度也做了精准还原，保证模型符合注塑生产的工艺特征。尾端的护线套部分做了多道环形防滑槽设计，还原了线材接入处的锥度过渡结构，模拟了软胶材质的形变预留空间。材质渲染阶段，金属插芯部分采用哑光镀镍金属材质，调整反射参数模拟普通音频插头的金属质感，避免过度镜面反射偏离实物效果；绝缘隔环采用白色硬质塑料材质，调整漫反射参数还原工程塑料的哑光质感；主体塑壳采用黑色硬质PVC材质，表面添加细微的磨砂纹理贴图，还原消费电子接插件常见的外壳触感；尾端护线套采用黑色软质橡胶材质，适当降低材质硬度参数，模拟软胶的半哑光质感。结构设计上严格遵循3.5毫米音频插头的通用工业标准，各部件的装配间隙控制在合理公差范围内，插芯分段的长度、直径参数完全符合通用音频接口的适配要求，既可以作为数码产品配件的展示模型，也可用于音频接插件的结构教学演示。建模过程中对细小特征做了合理优化，在保证外观还原度的前提下控制模型面数，避免不必要的冗余特征，同时所有特征均保留参数化建模历史，可根据需求调整插头尺寸、纹理细节，适配不同规格音频接插件的衍生设计需求。
