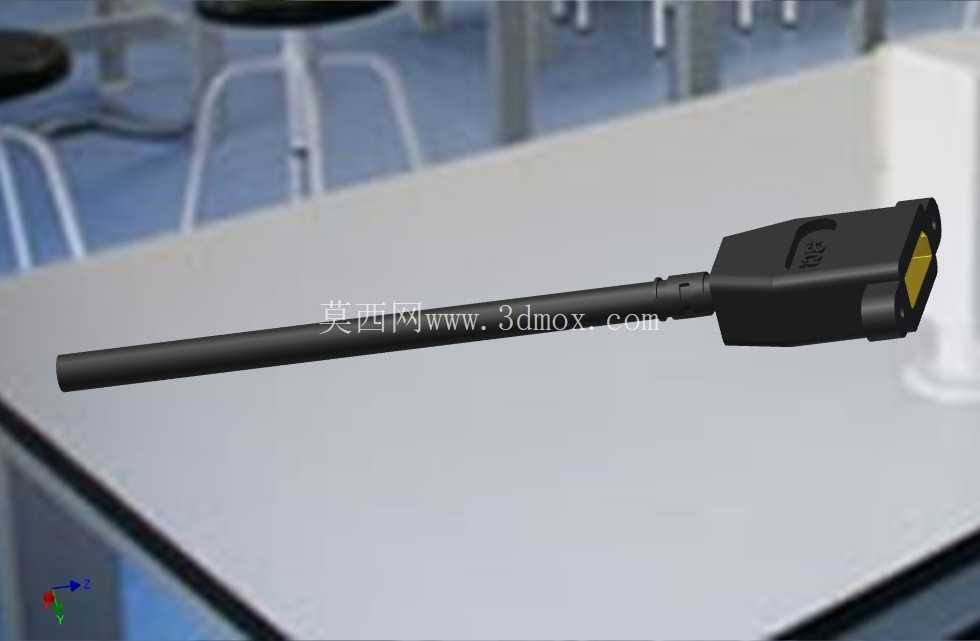

带短连接线的显示端口插头插座结构

　　在桌面显示设备互联、工业触控终端布线、嵌入式显示模组集成场景中，显示端口的接插部件是保障视频信号稳定传输的核心连接件，本次建模的带短电缆显示端口插头插座，完全围绕实际布线场景的安装需求完成结构还原。先从实际使用场景来看，这类带短缆的接插件多用于设备内部显示接口的转接延伸，比如工业一体机内部主板显示接口距离面板安装位有固定间距时，过长的线缆会造成机箱内部走线杂乱，过短则无法完成接插，短电缆的长度设定刚好匹配常规工控机箱、桌面显示器内部的接口间距，既可以减少多余线缆的堆叠占用，也能避免线缆拉扯造成的接口松脱。从产品功能特性上看，插头端采用标准显示端口的卡扣式锁紧结构，插入对应插座后卡扣会自动卡入插座的定位槽，日常设备移动、轻微震动下不会出现接口脱落的情况，插头外壳做了防滑的凹凸纹理设计，插拔时手指可以稳定施力，不会因为外壳光滑出现施力打滑导致的针脚弯折问题。插座端的结构完全匹配插头的针脚定义与外形轮廓，内部的接触件排布严格遵循接口标准，每一个针脚的位置、伸出长度都做了等比例还原，保证插头插入后每一个信号触点都能完全贴合，避免出现针脚接触不良导致的显示花屏、信号断连问题。

　　设计思路上，建模过程中优先还原接插件的实际装配关系，插头与电缆的衔接位置做了应力缓冲的锥台结构，这个结构是实际产品中用来保护线缆根部的，日常使用中线缆反复弯折时，应力会分散在锥台的橡胶结构上，不会直接作用在内部线芯与插头针脚的焊接位置，大幅延长接插件的弯折使用寿命。电缆部分采用黑色橡塑外皮的建模还原，外皮的直径、表面质感都匹配常规显示线缆的参数，内部线芯的排布虽然做了简化，但整体的线缆弯曲半径设定符合实际线缆的物理特性，不会出现建模中常见的线缆弯折半径过小、不符合实际材料特性的问题。

　　外形尺寸与安装边界方面，插头主体的长宽高尺寸完全参照通用显示端口的标准尺寸设定，插座的安装孔位、外轮廓尺寸匹配常规面板安装、PCB板载安装的预留空间，在做设备结构设计时，可以直接调用该模型进行接口位置的干涉检查，比如在设计机箱面板的接口开孔时，可以直接参考插座的外轮廓尺寸预留开孔间隙，在做内部走线规划时，可以参考短电缆的长度、弯曲半径预留走线空间，避免出现结构设计完成后，接插件安装与周边结构件干涉、线缆长度不足无法接插的问题。另外插头端的屏蔽结构也做了还原，插头外壳的金属屏蔽层可以有效阻隔外部电磁干扰，在工业现场存在变频器、伺服电机等强电磁干扰源的场景下，带屏蔽结构的接插件可以保障视频信号传输的稳定性，不会因为电磁干扰出现显示画面的水波纹、闪屏问题。插座端的固定结构做了两种安装形式的兼容还原，既可以满足PCB板载焊接的安装需求，也可以通过螺丝固定在设备面板上，适配不同设备的安装场景。

　　在建模的细节处理上，插头表面的标识凹槽、卡扣的弹性形变空间、插座内部的定位挡片都做了精细化还原，没有做过度的简化处理，结构工程师在做装配仿真时，可以直接模拟插头插入插座的全过程，检查卡扣的锁紧行程、插入时的施力角度是否合理，也可以用来验证周边结构件是否会对插拔操作造成干涉，比如接口周边的面板凸起、相邻接口的间距是否足够手指操作插拔。短电缆的两端分别与插头、插座尾部做了密封衔接的结构还原，这个结构在实际产品中可以起到防尘、防拉扯的作用，避免灰尘从线缆衔接位置进入接插件内部造成触点氧化，也可以避免线缆受外力拉扯时直接将线芯从焊接位置扯断。
