五十毫米PVC排水母接头管件结构

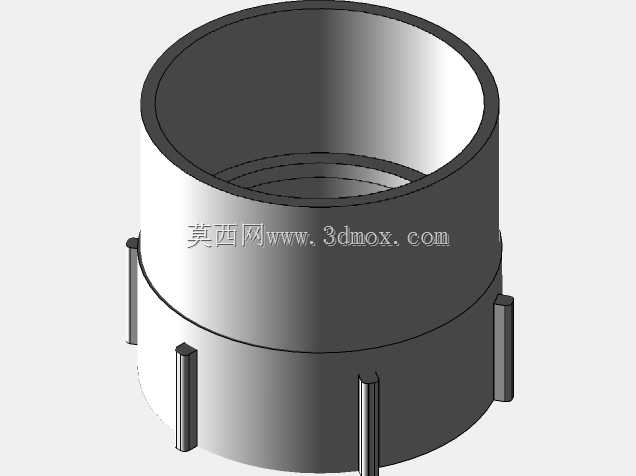

　　这款五十毫米PVC母接头主要用于民用建筑排水、市政雨污支管、实验室废液收集以及小型工业给排水系统中，承担两段同公称外径PVC管材之间的承插式转接任务。在现场施工里，这类接头常出现在楼层排水立管与水平支管交汇位置、设备排水口与预埋管路对接处，以及老旧管网改造中需要快速补接管段的工况。接头一端采用深承口结构，管材插入后由内壁环形台阶限定插入深度，避免管材顶入过深造成流道截面突变；另一端外侧布置多道轴向加强筋，既可以在涂胶插接时提供扳手借力面，也能在拧紧或微调角度时防止圆柱外壁打滑。

　　从结构设计角度看，整体采用直通圆筒构型，壁厚沿轴向并非完全等厚：承口区域因需要容纳管材并承担粘接剪切力，壁厚略大于中部筒身；下端外缘的凸筋沿圆周均匀分布，筋条高度控制在不影响相邻管件最小安装间距的范围内。建模时先以旋转特征生成主体内腔与外轮廓，再通过拉伸切除处理承口内部的限位环槽，最后阵列外侧轴向凸筋，所有转角处保留小圆角，既符合注塑件脱模要求，也减少应力集中。内腔台阶处做了平缓过渡，避免污水中纤维、杂物在台阶位置挂积，长期使用时可降低堵塞概率。

　　尺寸边界方面，公称通径对应五十毫米PVC管材，承口内径与管材外径之间预留均匀的粘接间隙，间隙量兼顾胶水涂层厚度与插接顺畅性；接头总高度控制在常规排水管件安装空间内，外侧凸筋外扩尺寸小于同规格弯头、三通的最大轮廓，因此在管井、吊顶夹层、设备基座下方等狭窄位置布置时，不会与相邻管线产生干涉。承口深度按照管材插入后粘接面长度需求设定，保证涂胶后具有足够的固化接触面积，承压与防渗漏能力满足无压排水管路使用要求。

　　实际装配时，管材端面需切割平整并倒角，清理表面油污后均匀涂刷PVC专用粘接剂，沿轴线一次插入到底并短暂保持，待胶水初固后再松开支撑。外侧凸筋在这一过程中为手工旋转施压提供受力点，当管路需要与金属支架固定时，凸筋之间的圆柱面也可作为管卡贴合位，避免卡箍直接压在承口加厚段造成局部应力不均。针对排水系统常见的温差伸缩，接头承口的插入深度预留了一定调节余量，可在长直管线中补偿管材热胀冷缩，降低管口拉脱风险。

　　在三维选型与管路布置阶段，该模型可直接嵌入排水管线装配中，用于校核支管间距、检修口操作空间以及与桥架、风管的碰撞关系。内壁流道保持圆滑贯通，没有突兀缩径，能够维持排水时的气流与水流通道稳定，减少水封波动带来的返味问题。塑胶材质本身具备良好的耐酸碱腐蚀能力，适合生活污水、轻度酸碱废水以及雨水输送场景，整体结构在满足注塑工艺性的同时，兼顾了现场安装效率与长期运行可靠性。
