3.5mm迷你立体声音频插头结构设计

　　日常消费电子、专业音频设备的信号传输链路里，3.5mm规格的立体声插头是应用覆盖极广的接插元件，从便携耳机、桌面有源音箱、车载AUX输入端口，到调音台的辅助监听输出、工业设备的音频信号采集接口，都能见到这类接插件的身影。不同于大尺寸卡侬接口、6.35mm大三芯插头的专业场景定位，3.5mm迷你立体声插头的核心设计目标，是在有限的结构空间内，实现左声道、右声道、公共接地三个信号通路的稳定导通，同时兼顾反复插拔的耐磨性能与日常使用的抗弯折能力。

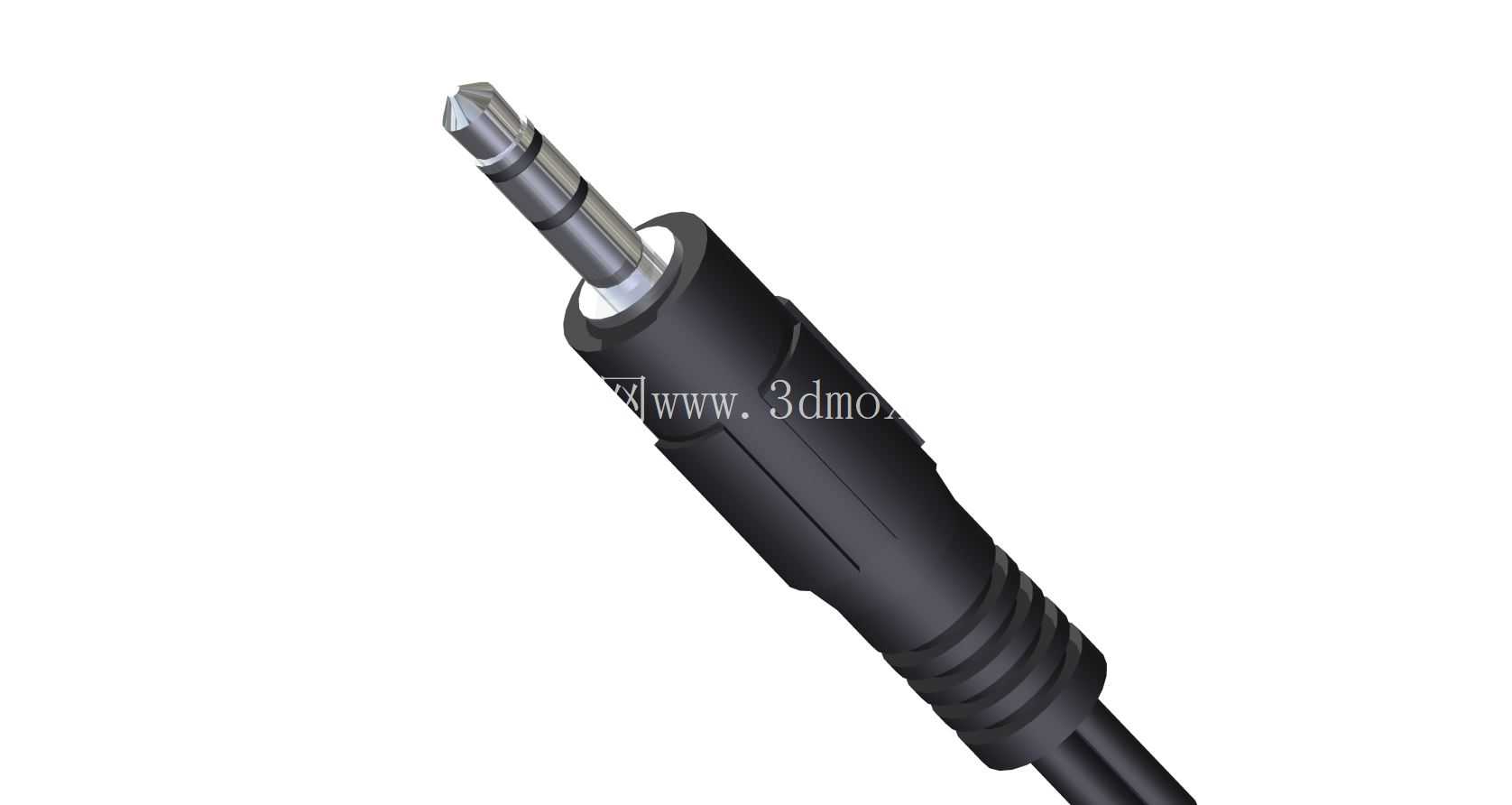

　　从结构设计逻辑来看，这类插头的插芯部分采用三段式同轴金属接触结构，最前端的尖端触点对应左声道信号传输，中间段的环触点对应右声道信号传输，最靠近绝缘基座的长段触点为公共接地端，每两段金属触点之间都设置了绝缘隔层，避免不同信号通路之间出现串扰。插芯金属材质通常选用黄铜基底做镀镍处理，接触端面再做镀金优化，既保证插合时的接触电阻处于较低水平，减少音频信号传输过程中的损耗与底噪，也能提升触点的抗氧化能力，延长接插件的实际使用寿命。插芯的外径严格控制在3.5mm的标准公差范围内，插合段的长度也符合通用音频接口的尺寸规范，确保插入标准3.5mm母座时，三个触点能精准对应母座内的弹性接触弹片，不会出现触点错位导致的单声道无声、接触不良等问题。

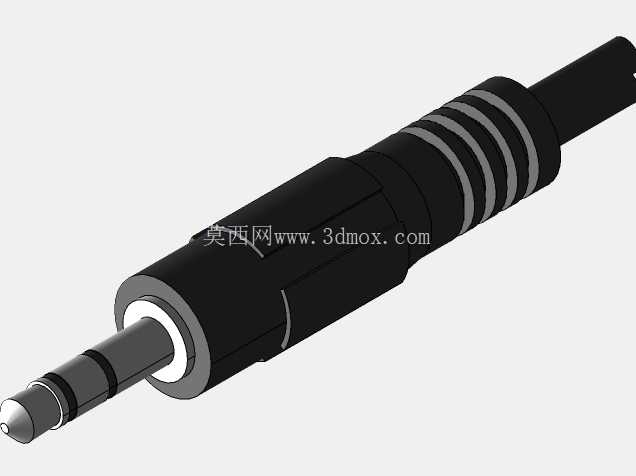

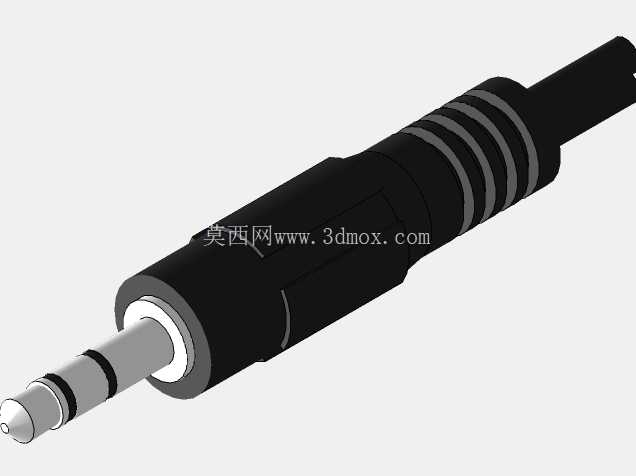

　　插头的外壳部分采用硬质工程塑料注塑成型，外壳表面做了防滑的环状凹槽纹理处理，方便用户插拔时施力，不会因为手滑导致插头歪斜损伤母座。外壳内部的腔体预留了足够的线缆焊接空间，三个触点的焊接引脚分别对应线缆内的三根芯线，焊接完成后会在腔体内注入少量密封胶做固定，一方面避免线缆受外力拉扯时焊点直接受力脱落，另一方面也能隔绝外界的灰尘、水汽进入插头内部，降低焊点氧化短路的风险。插头尾部的出线位置做了渐变锥度的软胶应力释放结构，也就是常说的尾档，这个结构的硬度介于线缆外被和插头硬外壳之间，能分散线缆弯折时的应力集中点，避免线缆在靠近插头根部的位置因为反复弯折出现铜丝断裂、外被开裂的问题，这也是日常使用中音频线最容易出现损坏的位置，设计时特意加长了应力释放结构的长度，能覆盖出线后15mm左右的线缆段，大幅提升弯折疲劳寿命。

　　从安装适配的边界尺寸来看，整个插头不含尾部线缆的总长度控制在合理范围内，最大外径不超过8mm，即便是在设备接口排布比较密集的场景下，比如笔记本电脑侧面并排设置的耳机孔、麦克风孔，相邻插头之间也不会出现干涉，能顺利插合到位。插头的插合力度经过调校，插入母座时的阻尼感适中，既不会因为太松导致轻微拉扯就脱落，也不会因为太紧导致插拔困难、长期使用磨损母座弹片。在实际的设备选型应用中，这类插头既可以作为成品音频线的端接元件，也可以用于DIY音频线材的维修替换，结构设计上充分考虑了手工焊接的可操作性，引脚的排布间距足够，不会因为焊锡量控制不当出现相邻引脚短路的问题，绝缘基座的耐温性能也能适配常规电烙铁的焊接温度，不会因为焊接时的高温导致基座变形、触点移位。

　　在三维建模过程中，需要重点把控几个关键尺寸的公差配合：首先是三段金属触点的外径公差，必须控制在±0.02mm以内，否则会出现插合过松或过紧的问题；其次是绝缘隔层的厚度，既要保证足够的绝缘强度，又不能占用过多径向空间导致整体外径超标；再者是尾部应力释放结构的内孔尺寸，要和常用的3芯音频线外被尺寸做过盈配合，确保线缆和尾档之间不会出现相对滑动。建模时还要还原外壳表面的防滑纹理、插芯表面的镀层质感，以及不同部件之间的装配间隙，确保模型能直接用于结构验证、装配干涉检查，也能用于产品渲染展示、安装适配模拟。这类接插件虽然结构尺寸不大，但每一处细节设计都直接影响实际使用的可靠性，小到触点的倒角角度，大到外壳的整体轮廓，都需要结合实际使用场景反复调校，才能满足消费电子、专业音频领域长期稳定使用的要求。
