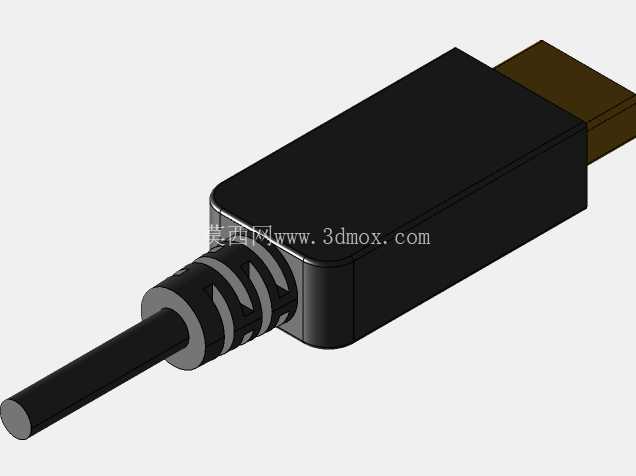

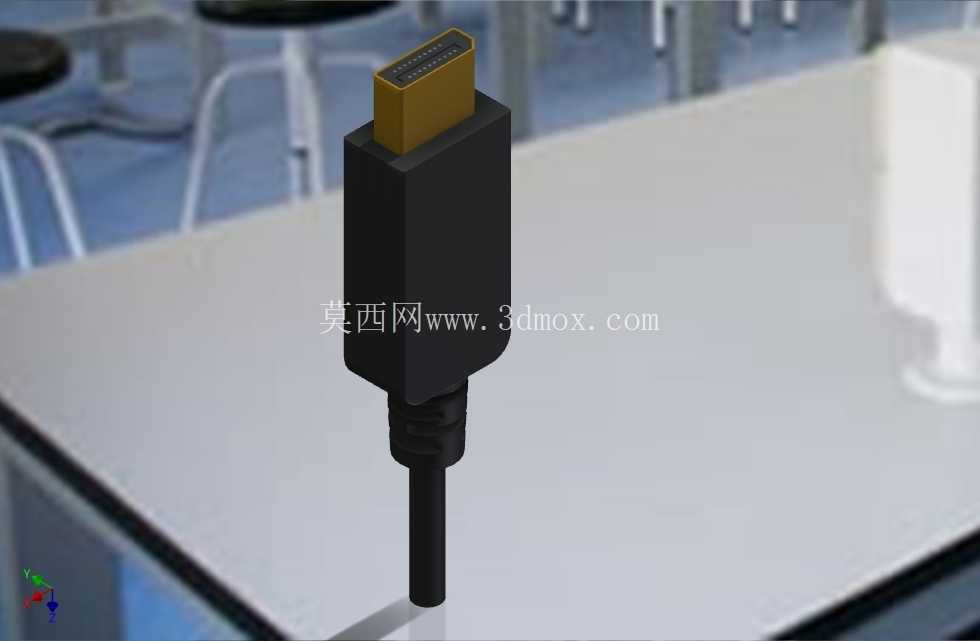

带短出线的HDMI显示端口连接插头

　　在桌面级显示设备搭建、工业工控屏接线、嵌入式显示模块调试这类场景里，显示端口插头是绕不开的基础连接部件，很多结构工程师在做设备整机布线、显示面板外接方案的时候，往往会忽略接插件本身的尺寸边界，导致后期装配出现线缆弯折半径不足、插头和设备外壳干涉、插拔空间预留不够的问题，这个带短电缆的显示端口插头模型，刚好可以给这类结构设计工作提供精准的装配参考。从实际功能来看，这类插头承担的是高清数字视频信号的传输任务，金属接触端采用镀金工艺设计，能降低长期插拔后的接触电阻，避免信号传输过程中出现丢包、闪屏的问题，插头主体的塑胶外壳做了防滑的棱面处理，方便操作人员在狭小的设备舱空间里完成插拔动作，不需要额外借助工具就能实现可靠连接。设计层面上，这个模型还原了量产插头的核心结构细节：金属插芯和塑胶外壳的配合公差控制在0.1mm以内，尾部的线缆防弯折结构做了多段阶梯式的橡胶护套，能承受至少上千次的180度弯折测试，避免线缆根部因为长期弯折出现线芯断裂的问题，短电缆段的长度控制在15cm左右，刚好适配设备内部板卡到面板接口的短距离布线需求，不需要额外整理冗余线缆，也能减少信号在长距离传输中的衰减。

　　从安装边界来看，插头主体的截面尺寸是标准HDMI公头的通用尺寸，宽度20mm、厚度11mm，插合之后突出安装面板的长度是32mm，结构设计时如果是做嵌入式设备的外露接口，需要在面板开孔位置预留至少35mm的纵深空间，同时在插头两侧预留各10mm的手指操作空间，避免出现插头插到位之后手指没法施力拔出的问题；尾部出线的方向和插头主体同轴，线缆外径是6mm，设计走线槽的时候要注意线缆的最小弯折半径不能小于25mm，不然长期使用会加速外胶皮老化，甚至屏蔽层断裂导致信号受干扰。

　　很多做工业显示终端的工程师在做结构评审的时候，经常会用通用的接插件简化模型来做干涉检查，结果到实际打样阶段才发现，简化模型忽略了尾部橡胶护套的锥度尺寸，导致护套和设备内部的加强筋顶住，插头没法完全插合，这个精细化的模型把护套的锥度过渡、插芯的倒角、外壳的分型线细节都做了还原，导入装配体之后可以直接用来做动态干涉检查，模拟插拔全过程的空间占用，提前规避装配风险。另外在做设备的电磁兼容设计时，这个插头的金属外壳部分是和线缆屏蔽层连通的，建模的时候保留了金属外壳的完整结构，可以直接在仿真软件里赋予金属材质属性，模拟接口位置的屏蔽效能，不需要再额外补建屏蔽结构，能节省不少建模时间。

　　对于做消费类电子外设、工控人机界面、商用显示设备的结构设计人员来说，这类接插件的精准模型是整机装配设计里的基础要素，毕竟接口位置是用户直接操作的部位，尺寸偏差不仅会影响装配可靠性，还会直接影响用户的使用体验，比如插拔手感过松或者过紧、插头和外壳缝隙过大这些问题，往往都是因为前期建模的时候没有用精准的接插件模型做匹配设计导致的。这个模型的短电缆段也还原了线缆的自然弯曲形态，在做产品外观渲染、装配示意动画的时候，可以直接调用，不需要再额外调整线缆的形变参数，能直观展示设备接线完成之后的实际状态，方便做方案评审的时候给非技术背景的决策人员展示最终的接线效果。
