50mmPVC排水三通管路接头

　　这套50mm规格PVC三通接头，主要面向民用建筑排水、室内外给排水管路布设、小型水处理设备管线接驳以及实验室流体回路改造场景，在常规家装厨卫排水、阳台冷凝水归集、水产养殖循环水路搭建中都有很高的使用频次。不同于直通管路仅能完成两段管线的轴向对接，三通结构的核心作用是在主流通路径上引出一条垂直方向的支路，既可以将两处来水汇总到同一条排水干管中，也能把主路流体分流到不同的用水点位，在管路走向需要变向、支路拓展的位置，不需要额外拼接多个弯头和短管，就能完成三路管线的连通，大幅减少管路接口数量，降低渗漏风险。

　　从结构设计逻辑来看，这款接头三个接口均采用承插式配合结构，接口内径与标称50mm的PVC管材外径匹配，安装时管材插入承口段后，通过专用PVC粘接剂胶合密封，承口段预留了足够的插接深度，既可以保证粘接面的接触面积满足密封承压要求，也能在管路出现轻微热胀冷缩位移时，预留出微量的轴向窜动余量，避免硬连接状态下管材受温度应力出现开裂。三个通路的交汇位置做了平滑的圆弧过渡，没有突兀的直角凸台，流体在从支路汇入主路或者主路分流到支路时，流道不会出现剧烈的通流截面突变，既能降低排水过程中的水流阻力，减少污水中固体杂质在交汇位置淤积挂壁的概率，也能削弱高速水流冲击管壁产生的振动和噪音，这一点在同层排水、室内明装管路场景下尤为重要。

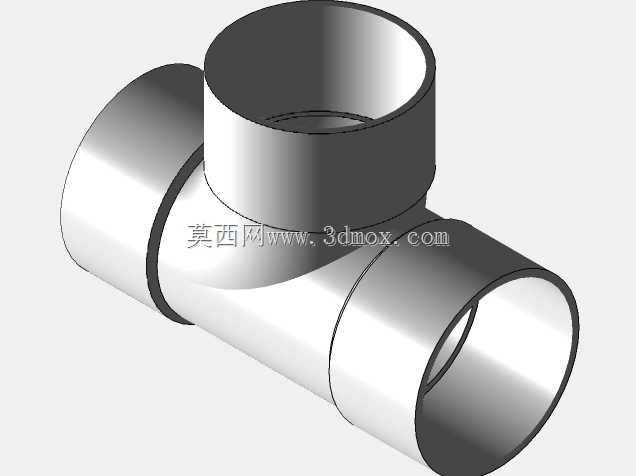

　　建模过程中首先以三个接口的中心轴线作为定位基准，主通路的两个接口保持同轴布设，支路接口的轴线与主通路轴线垂直相交，三个承口的壁厚按照PVC排水管件的常规工艺要求做了等厚设计，外壁在承口和主体段的衔接位置做了阶梯过渡，既符合注塑成型时的拔模要求，也能让接头整体的结构强度分布更均匀，避免局部壁厚差过大导致注塑冷却后出现缩痕、内应力集中的问题。外形尺寸层面，接头整体沿主通路方向的总长度控制在适配常规管路安装间距的范围，支路接口从主通路外壁向上延伸的高度，预留了足够的承插操作空间，现场安装时不需要刻意弯折相邻管材就能完成涂胶插接，三个接口的端面均做了平整处理，和管材端面贴合后不会出现缝隙。安装边界方面，布设时要保证接头周边预留出不小于管材外径的操作空间，方便涂胶后快速对位插接，胶合固化前不能对管路施加额外的扭转或者拉力，若用于埋墙或者埋地敷设，接头周边要采用细沙或者软质材料回填，避免尖锐硬物直接挤压管件本体；若用于明装管路，在接头两侧适当位置加装管卡固定，避免管路充水后重量全部作用在胶合接口上。这类PVC管件自重极低，本身具备优良的耐酸碱腐蚀性能，不会像金属管件那样长期接触污水出现锈蚀结垢的问题，内壁光滑的通流面也不容易附着油污和杂物，长期使用的通流衰减幅度很小，在非承压或者低承压的排水、重力流输水场景下，维护成本极低。建模时完整还原了承口内侧的插接限位台阶、外壁的过渡圆角以及交汇腔的平滑曲面，没有做不合理的结构简化，导入装配环境后可以直接和对应规格的PVC管材完成对接干涉检查，也能直接用于管路布设的空间校验，提前排查现场安装时接头和墙体、其他设备管线的碰撞问题，减少现场施工的返工量。
