农用三底起垄耕作机具结构设计

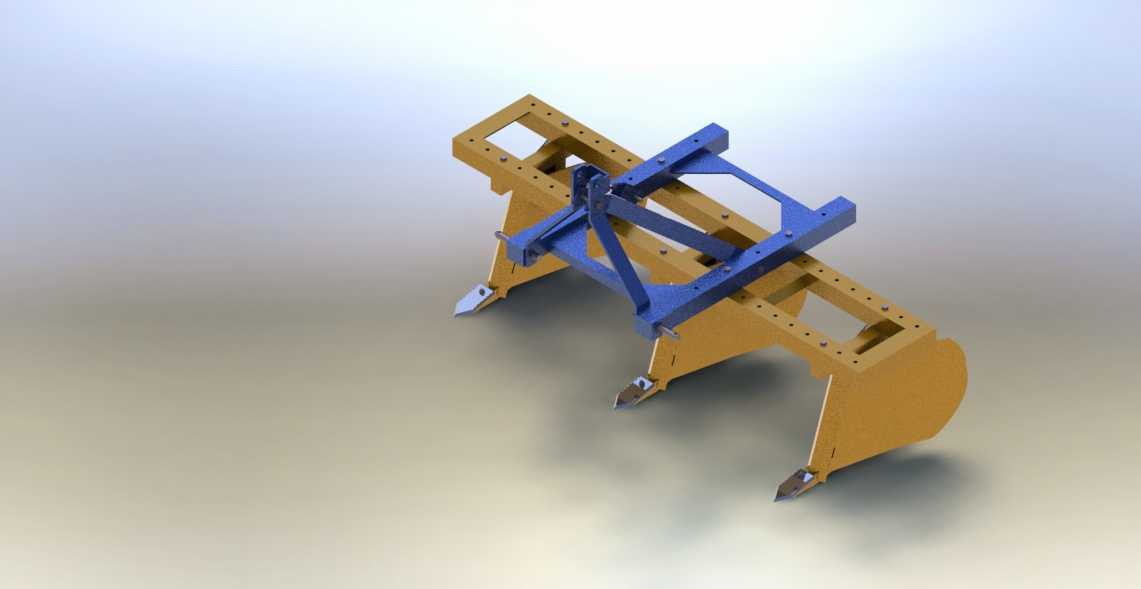

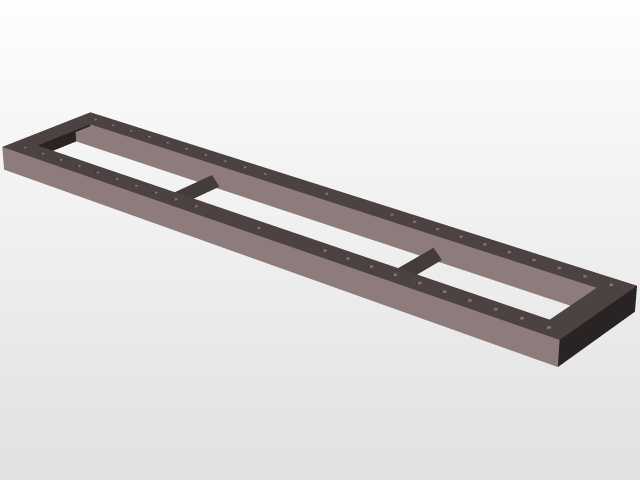

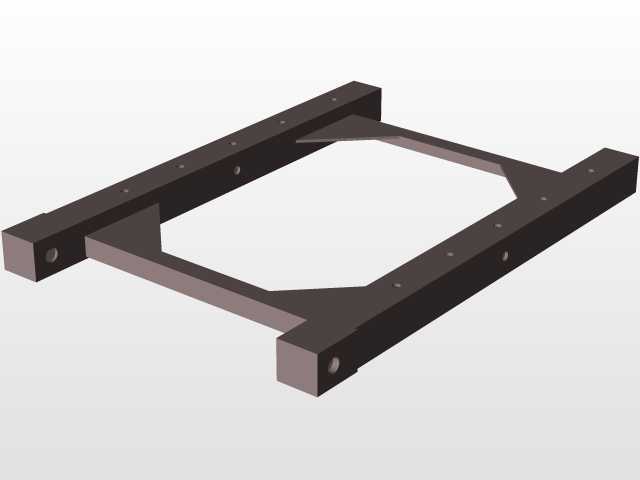

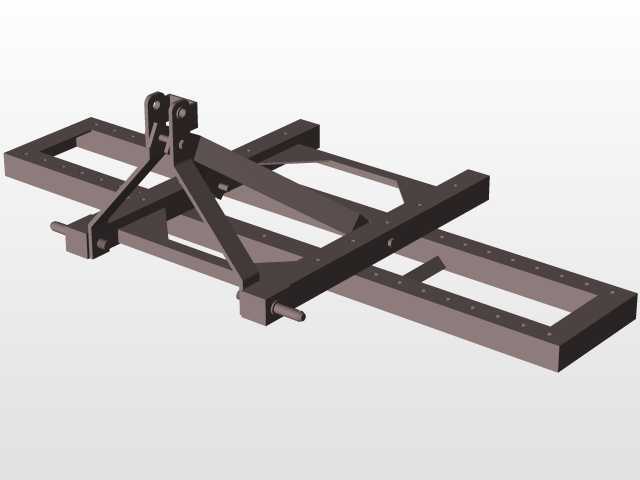

　　这款三底起垄机具是适配中马力轮式拖拉机后置悬挂的田间耕作部件，主要用于旱作农业区的播前起垄作业，在马铃薯、甘薯、烤烟等需要垄作栽培的作物种植环节应用广泛，可一次性完成三行垄体的整形、碎土、垄侧压实作业，相比传统单垄起垄设备作业效率提升两倍以上，能适配不同幅宽的农艺种植要求。从结构设计来看，整机采用框架式主梁承载结构，上部的矩形截面横梁为标准悬挂连接位，预留的多组等距安装孔可适配不同类别拖拉机的三点悬挂尺寸，安装时可根据拖拉机后悬挂的下拉杆间距调整连接座位置，无需额外改装连接支架，降低了机具的适配改造成本。主梁下方对称布置三组起垄工作组件，中间的蓝色支撑桁架为核心受力结构，采用三角桁架式设计，

　　将作业时土壤对起垄铲的反作用力均匀分散到整个主梁框架上，避免单点受力导致的主梁变形问题，桁架的斜向支撑角度经过受力校核，可承受重黏土地块作业时的冲击载荷，不会出现焊缝开裂或结构失稳的情况。每组起垄组件前端配置淬火处理的尖形起垄铲，铲尖入土角度设计为22度，这个角度既能保证入土顺畅，减少作业时的牵引阻力，又能避免铲尖过快磨损，铲尖后方的分土板采用弧形曲面设计，可将切开的土壤向两侧分流，引导至垄体成型区域，两侧的垄侧板为弧形加厚钢板，作业时随着机组前进，将分流后的土壤挤压成型为梯形垄体，垄侧板的末端带有向内收的折边，可对垄侧土壤进行压实，避免播后垄体坍塌。整机横向作业幅宽可覆盖三行标准垄距，

　　相邻起垄组件的中心距可根据种植农艺要求在一定范围内调整，适配不同作物的垄距需求，比如马铃薯种植常用的90cm垄距、烤烟种植的120cm垄距都可通过调整组件安装位置实现。从安装边界来看，上部悬挂连接位的孔位间距符合农用拖拉机后置悬挂的通用尺寸标准，机具作业时的最低入土深度可通过拖拉机悬挂系统的限位机构调整，最大入土深度可达25cm，满足多数垄作作物的垄高要求，整机的纵向尺寸经过优化，作业时不会与拖拉机后轮发生运动干涉，转弯时提升机具后也不会出现刮蹭田埂或地面的情况。在实际作业场景中，这款机具可在已翻耕的地块上直接完成起垄作业，不需要提前进行碎土整理，起垄铲切开土壤后，分土板和成型侧板配合完成土壤的导流与挤压成型，

　　成型后的垄体土壤细碎度符合播种要求，垄形规整，垄沟平直，能为后续的播种、覆膜作业提供良好的基础条件。设计过程中针对不同土壤质地做了结构优化，在沙质土壤作业时可适当调快作业速度，依靠分土板的导流作用快速成型垄体；在黏重土壤作业时可适当降低作业速度，同时调整铲尖入土角度，减少土壤黏附在工作部件表面的情况，保证垄体成型质量。整机的易损件为前端的起垄铲尖，采用螺栓固定的连接方式，磨损后可快速更换，不需要整体更换起垄组件，降低了机具的使用维护成本，框架上预留的多组安装孔还可拓展加装施肥管、覆膜架等附属部件，实现起垄、施肥、覆膜一体化作业，进一步拓展机具的适用场景。
