农用耕整作业耙具焊接机架结构设计

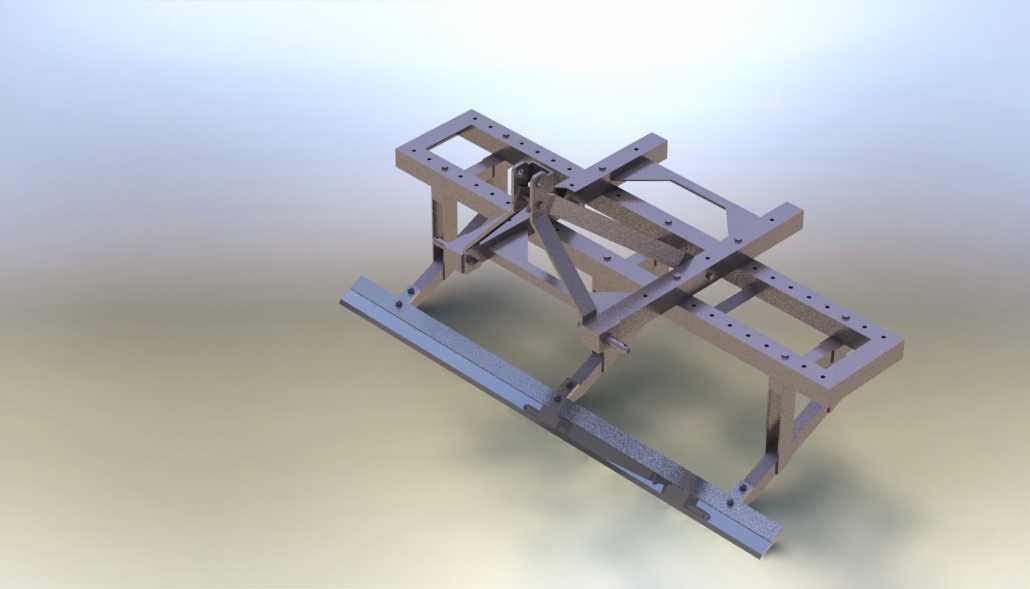

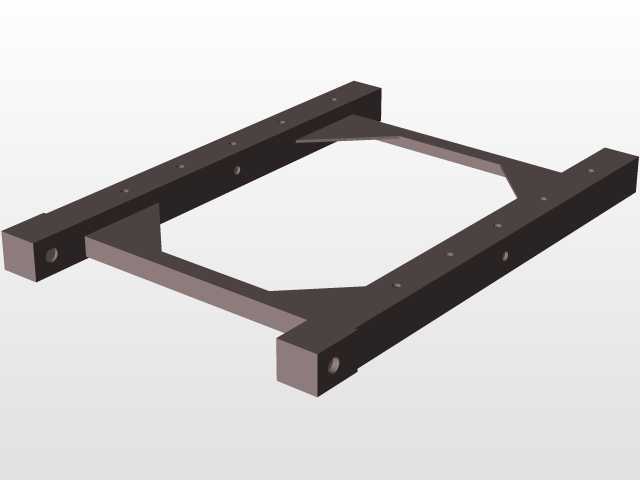

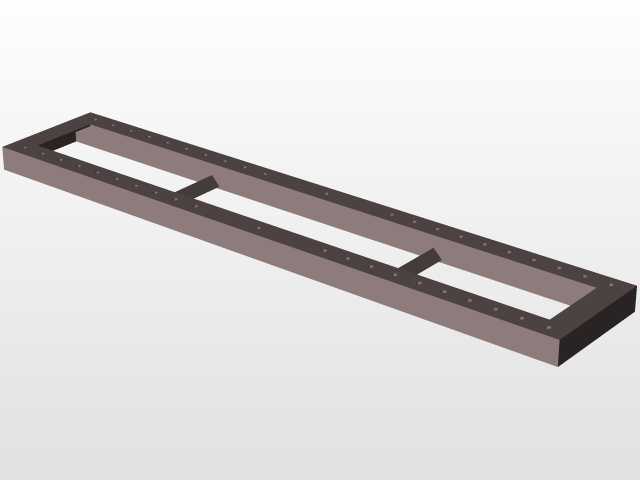

　　该耙具机架为耕整类农机配套的核心承载构件，主要适配中小型轮式拖拉机后悬挂挂接场景，多用于旱地播前整地、收后残茬破碎混埋、表层土壤整平作业，在东北垄作区、华北平原旱作区的小规模农田作业场景中适配性较强，可替代传统畜力耙具完成连片地块的耕后碎土作业，也可配合免耕播种机完成播前表土整理，减少表层土壤板结对种床质量的影响。从结构设计逻辑来看，整体采用矩形钢管与等边角钢组合焊接成型，底部设置两根通长的平直支撑梁作为耙齿安装基准面，梁体上按等间距排布多组安装孔位，孔位公差控制在±0.2mm范围内，保证耙齿安装后作业面的平面度误差不超过3mm，避免作业时出现深浅不一的拖堆问题。上部框架采用双层横置矩形管搭建，中间通过斜向支撑角钢做三角加强处理，

　　所有焊接节点均采用满焊工艺，焊后做去应力退火处理，避免田间作业受交变载荷冲击出现焊缝开裂问题。机架中部设置的铰接支座为核心受力点，直接与拖拉机后悬挂的中央拉杆连接，支座处额外加焊8mm厚的加强筋板，分散挂接时的集中载荷，两侧的悬挂臂安装位严格匹配标准三点悬挂尺寸参数，保证与不同马力段拖拉机挂接时无需额外改装转接件。从安装边界来看，机架整体宽度适配1.8m-2.2m幅宽的作业需求，纵向深度控制在0.9m范围内，整体重心位于悬挂点前方120mm位置，保证拖拉机挂接后行驶时的纵向稳定性，不会出现翘头问题。底部耙齿安装梁的下平面与上部悬挂铰接点的垂直距离为420mm，预留足够的耙齿安装调节空间，可根据土壤黏度、碎土粒度需求调整耙齿入土角度，

　　角度调节范围在15°-30°之间可调，调整时仅需松动安装螺栓即可完成角度锁定，无需拆卸整体结构。框架上部预留的多组安装孔位可拓展加装碎土辊、平土板等附属作业部件，用户可根据不同作业需求快速拆装拓展部件，无需对主机架做二次打孔焊接改造。在结构强度校核层面，所有梁体的壁厚选型均按15马力拖拉机带载作业的最大冲击载荷做冗余设计，矩形管选用40604mm规格，斜撑角钢选用50505mm规格，经受力仿真验证，在遭遇土壤中石块、作物根茬冲击时，最大应力集中点的应力值远低于材料屈服强度，可保证连续作业800小时无结构变形问题。机架整体焊接完成后表面做喷塑防锈处理，可适应田间高湿、多腐殖质的作业环境，减少锈蚀对结构强度的损耗。从实际作业适配性来看，

　　该结构的机架重量控制在110kg左右，不会对拖拉机后悬挂造成过大负载，同时自身重量可保证耙齿入土深度稳定在8cm-12cm的最佳作业区间，无需额外增加配重块即可达到理想的碎土整平效果，作业时行进速度可保持在5km/h-7km/h，碎土率可达85%以上，表层土壤平整度误差不超过2cm，完全满足旱作农田播前种床整理的农艺要求。
