农用颖壳切割处理设备结构设计

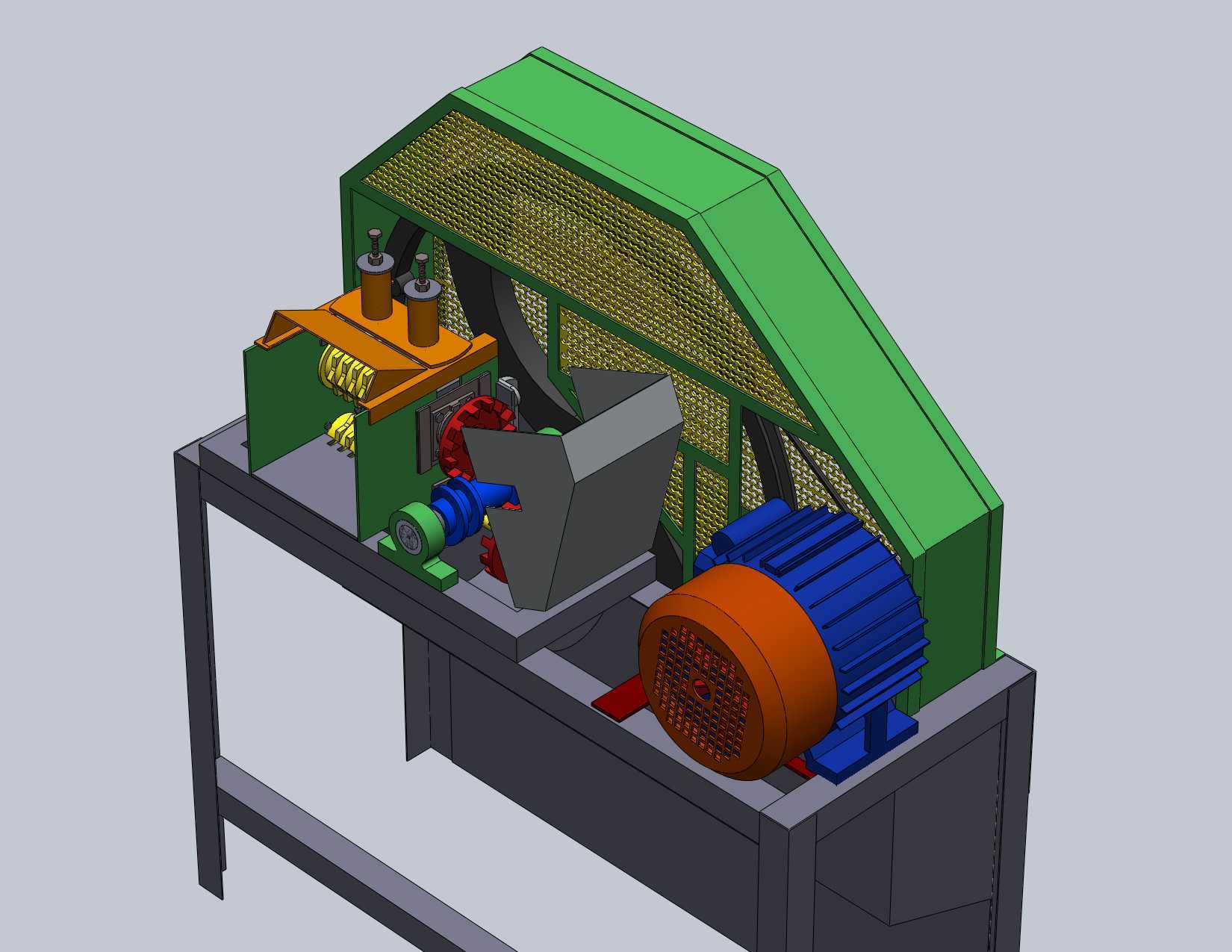

　　在粮食产后初加工的作业场景中，颖壳切割设备是衔接脱粒工序与后续清选、仓储工序的核心处理单元，主要针对谷物脱粒后残留的带颖壳籽粒、未完全脱净的穗头残段进行定向切割破碎，避免颖壳包裹籽粒导致后续清选筛面堵塞、含水率检测失真，同时也能将切割后的颖壳段直接作为粗饲料原料或生物质填料使用，适配中小型粮食加工点、家庭农场、村级农机服务站的作业需求，不需要配套复杂的风选、输送辅助线，可独立完成单段处理作业。从整机结构布局来看，设备采用方管焊接机架作为承载基体，机架下部预留了动力单元安装位，上部沿作业流向依次排布进料导槽、切割副总成、防护罩壳，整体安装边界控制在长1200mm、宽700mm、高1100mm范围内，

　　机架支腿底部预留了M16的地脚螺栓安装孔，可直接固定在硬化水泥地面上，不需要额外做混凝土基础找平，适配乡村加工点场地平整度不足的实际工况。动力端采用卧式异步电机直连带减速机构的传动链，电机输出端通过V带将动力传递至切割主轴，带传动结构自带过载打滑保护，当进料量突增导致切割负载超过阈值时，皮带可短暂打滑卸荷，避免切割刀片崩齿或电机绕组烧损，相比齿轮直连的传动方案，后期维护时仅需调整皮带张紧度即可，不需要拆解齿轮箱更换密封件，更适合基层操作人员的日常维保能力。切割作业单元采用定刀配合旋转动刀的剪切结构，定刀通过螺栓固定在进料导槽的下沿，刃口做了15度的淬火硬化处理，动刀沿主轴圆周方向等距排布，动刀与定刀的间隙控制在0.8mm-1.

　　2mm之间，既可以保证颖壳被完全剪断，又不会因为间隙过小导致整粒谷物被切碎，减少粮食加工过程中的破碎率损失；进料导槽采用上宽下窄的渐缩结构，导槽侧壁倾斜角度设置为35度，刚好大于谷物颖壳混合物的自然休止角，物料进入导槽后可依靠自重滑向切割副，不需要额外设置进料绞龙，简化了整机结构的同时也降低了卡料概率。设备上部的防护罩壳采用框架式结构，侧面镶嵌冲孔钢板网，网孔直径设置为8mm，既可以阻挡切割过程中飞溅的颖壳碎屑飞出伤人，满足设备作业的安全防护要求，又不会因为全封闭罩壳导致内部作业区域散热不畅，长时间连续作业时切割副的热量可通过网孔自然散出，避免高温导致颖壳焦糊粘连在刀片刃口上；罩壳顶部做了倾斜的导尘面，

　　作业过程中扬起的轻尘碰到导尘面后会沿斜面回落至出料方向，减少作业区域的扬尘量。从设计思路上看，整机没有采用复杂的自动化控制元件，所有结构件均采用常规型材、标准件加工制作，切割刀片采用标准紧固件固定，刀片磨损后可直接松开螺栓更换备件，不需要对主轴进行整体拆解；机架的焊接位置均做了去应力处理，长时间承受切割交变载荷也不会出现焊缝开裂的问题，电机安装位设置了长条形调节孔，可根据皮带磨损情况调整电机位置张紧皮带，日常维保不需要专用工装，普通活动扳手即可完成所有常规维护操作。设备的出料端直接开放设置在切割副下方，切割完成后的物料可直接落入下方的收集袋或输送带上，出料高度距离地面450mm，适配常规的塑料收集袋、周转筐的放置高度，不需要额外垫高设备或增设出料溜管。针对基层作业场景中进料不均匀的问题，切割主轴的动刀排布采用了不等距螺旋布局，相比等距排布的动刀组，不等距排布可将进料峰值的负载均匀分散到主轴转动的不同相位，避免同一时刻多组刀片同时切入物料导致负载突增，作业时电机运行电流更平稳，可适配功率更小的动力单元，降低设备的购置成本与作业能耗。
