鸭足棒点式农田耕耘作业机具结构

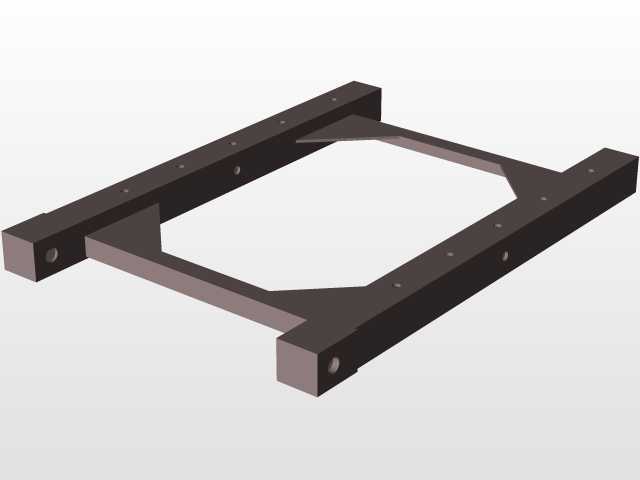

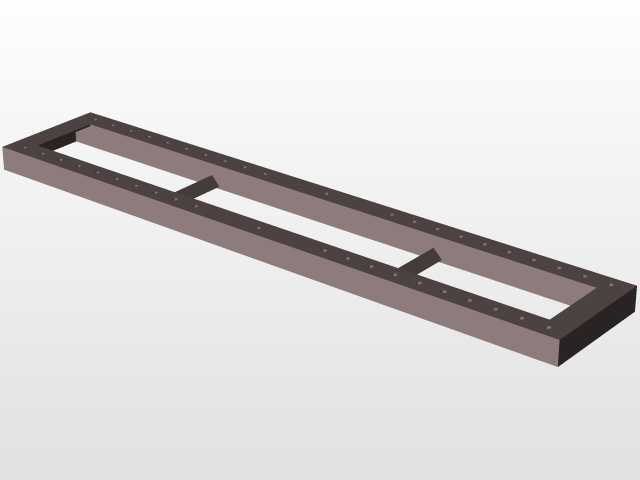

　　这款鸭足棒点式耕耘机具，主要适配旱作农田的播前整地、苗期行间中耕作业场景，在东北、华北的玉米、大豆种植区应用较为广泛，作业时可通过机架挂载在拖拉机后方三点悬挂位置，替代传统铧式犁完成表层土壤的松碎、杂草破除作业，相比普通平铲式中耕机，其鸭足式工作部件的入土角度经过反复调校，作业时不会过度翻起深层生土，同时能将表层板结土壤切成均匀的碎土块，减少作业后地表的大土块残留，为后续播种或者作物根系生长创造疏松的表层土壤环境。从结构设计来看，整机采用框架式焊接机架作为承载主体，主梁采用矩形型钢焊接成型，横向布置的安装位可根据不同作物的垄距调整鸭足工作部件的安装间距，适配40cm到70cm不等的常规旱作作物垄距要求，

　　每个鸭足铲通过U型螺栓固定在横向梁的安装座上，安装座预留了上下调节的长槽孔，可根据作业深度需求调整铲尖入土深度，常规作业深度控制在8cm到15cm区间，既能破除表层土壤板结，又不会损伤作物深层根系。机架上方设置的三角加强拉筋，主要用于抵消作业时土壤对铲尖的反向冲击力，避免高速作业时机架出现横向变形，三点悬挂的连接位严格遵循拖拉机后置悬挂的尺寸标准，上拉杆连接点与两个下拉杆连接点的相对位置符合通用农机挂接的尺寸边界，无需额外改装即可适配多数30-80马力段的轮式拖拉机挂接使用。每个鸭足工作部件的铲柄采用渐弯式流线型设计，作业时土壤可沿铲柄曲面顺畅滑落，不会出现粘土堵草的问题，铲尖部分采用耐磨合金材质堆焊处理，

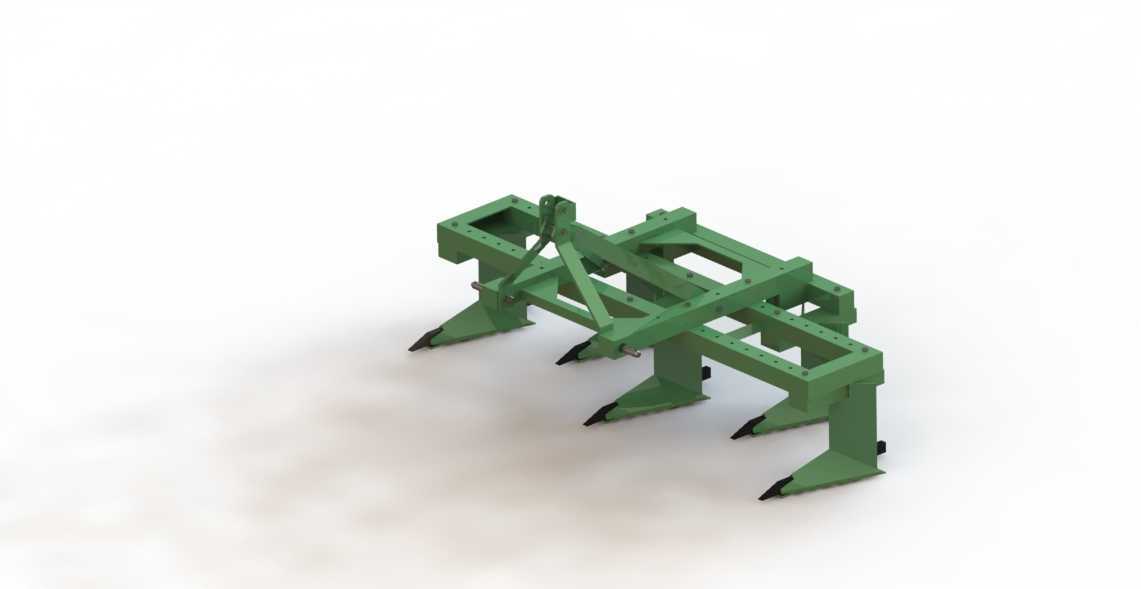

　　作业时的磨损速率比普通钢板切割铲尖降低60%以上，减少了作业季的备件更换频次。横向排布的五组鸭足铲，相邻铲尖的横向作业幅宽存在少量重叠，避免作业后出现漏耕的条带，整机作业幅宽可覆盖四行常规垄作作物的中耕需求，作业效率相比人工除草松土提升数十倍。在实际田间作业时，该机具的作业速度可控制在每小时5-7公里，作业过程中不会将下层湿土翻到地表造成土壤跑墒，尤其适合春旱时期的播前整地作业，既能松碎表层板结的土壤，切断土壤毛细管减少下层水分蒸发，又能将表层萌发的杂草幼苗连根铲除，减少杂草与作物争夺水肥。机架的侧边设置有仿形地轮安装位，加装地轮后可随地形起伏自动调整作业深度，避免在起伏地块出现作业深度忽深忽浅的问题，

　　坡地作业时也能保证各位置鸭足铲的入土深度保持一致。从安装边界来看，整机挂接后纵向伸出长度不超过1.2米，作业时的转弯半径较小，适合小块不规则农田的作业需求，机架整体离地间隙在运输状态下可达到30cm以上，田间转移时不会被田埂或者作物残茬剐蹭。设计过程中针对不同土壤质地的作业阻力做了仿真校核，机架的型钢壁厚选型经过受力验算，在黏重黑土区域作业时也不会出现机架开焊、变形的问题，每个铲柄的抗弯强度可承受不低于2000N的水平冲击载荷，碰到田间浅层石块时可通过螺栓连接的安全销剪断实现过载保护，避免铲柄或者主梁出现硬性断裂。该机具的结构没有复杂的传动部件，日常维护仅需定期检查U型螺栓的紧固力矩、铲尖磨损情况即可，作业季结束后只需清理铲面附着的泥土，做好防锈处理即可长期存放，相比带传动或者液压驱动的复杂耕整设备，故障率更低，更适合基层农户的使用维护条件。在苗期行间中耕作业时，可通过调整侧边鸭足铲的横向位置，留出足够的作物苗带保护宽度，避免作业时铲尖伤到作物根系，鸭足铲的侧向翻土量经过控制，不会将土壤翻压到作物苗带上造成埋苗问题，作业后地表的平整度较好，无需后续额外的平土作业即可满足农艺要求。
