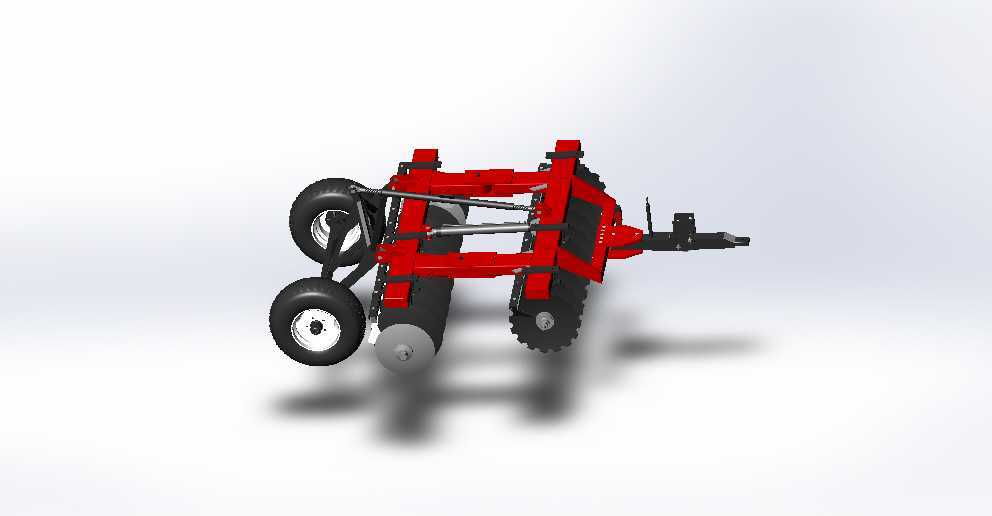

农用二十片圆盘耙耕地整地作业设备

　　圆盘耙作为旱作农业区核心的表土耕作机具，主要适配拖拉机后悬挂作业场景，在东北黑土区、华北平原旱作区、西北黄土高原的耕地整理环节应用广泛，可承担作物收获后的残茬破碎、表层土壤碎土整平、播前种床整理、牧草地更新破土等多类作业任务，相比铧式犁作业深度更浅、作业幅宽更大，作业后地表平整度更高，不会产生明显的犁沟垄台，能够满足小麦、玉米、大豆等主粮作物播前的表层土壤整备要求，也可用于果园行间的浅耕除草作业，避免深翻损伤果树浅层根系。

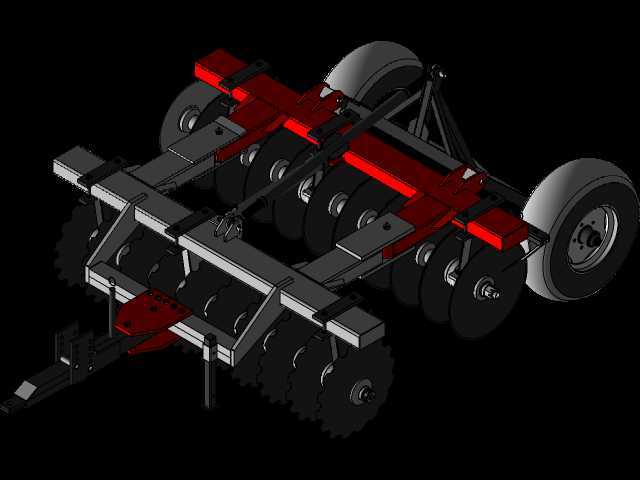

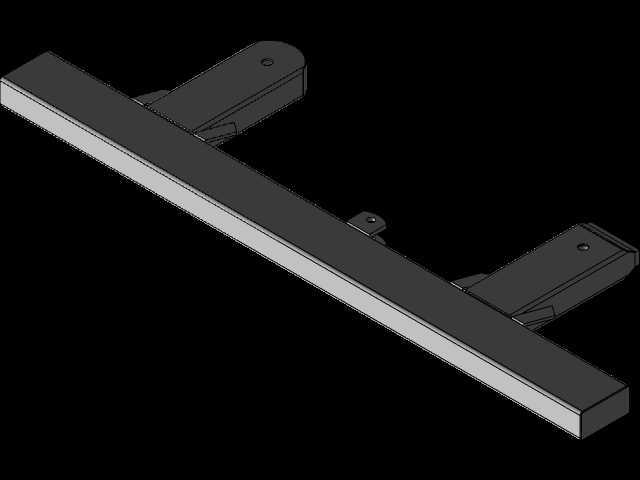

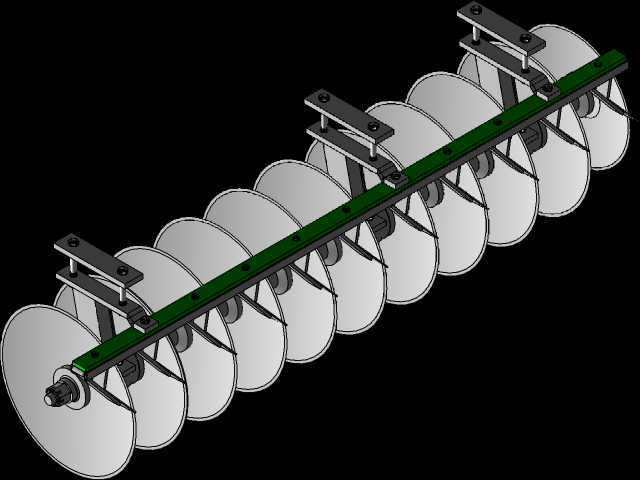

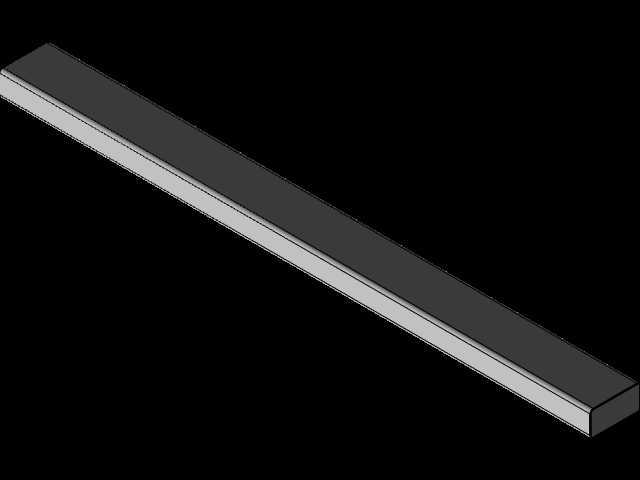

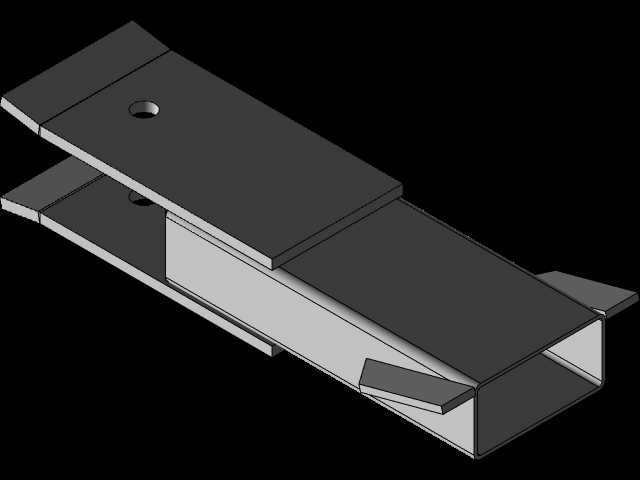

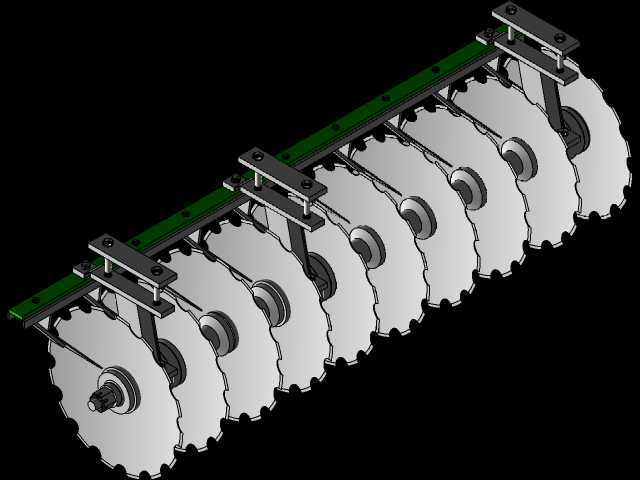

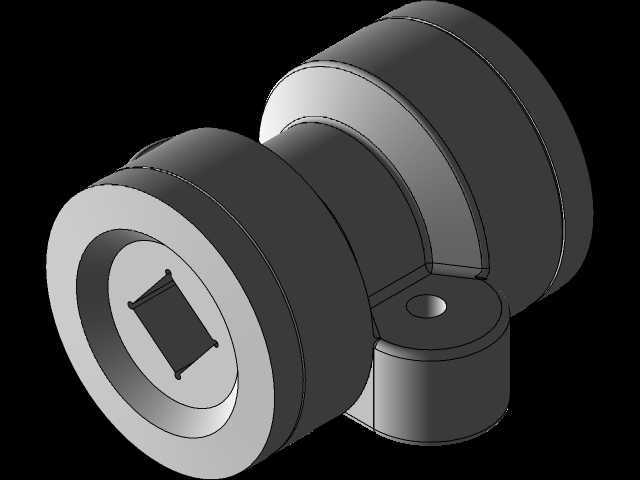

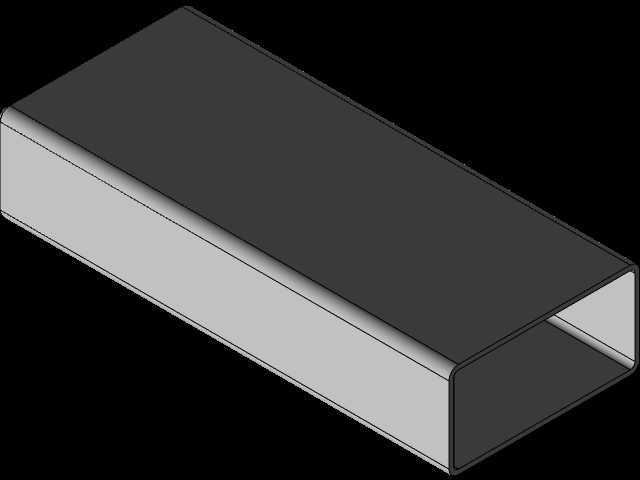

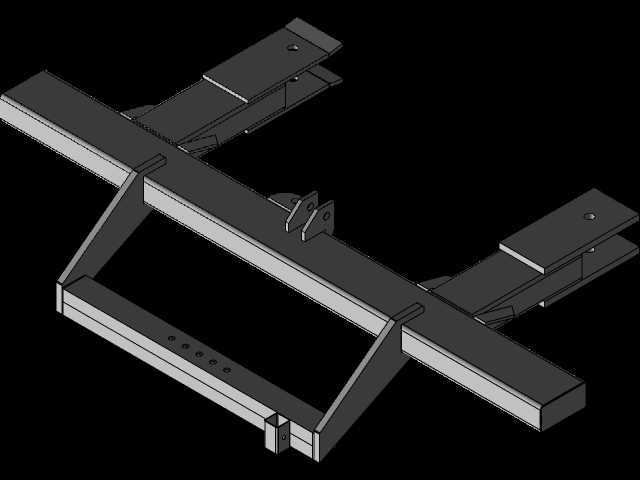

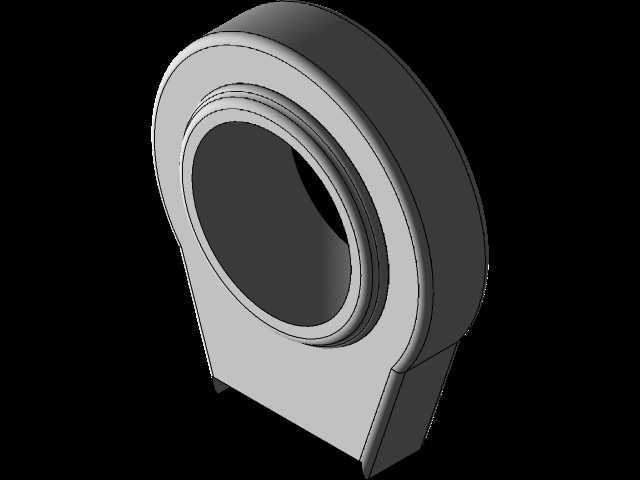

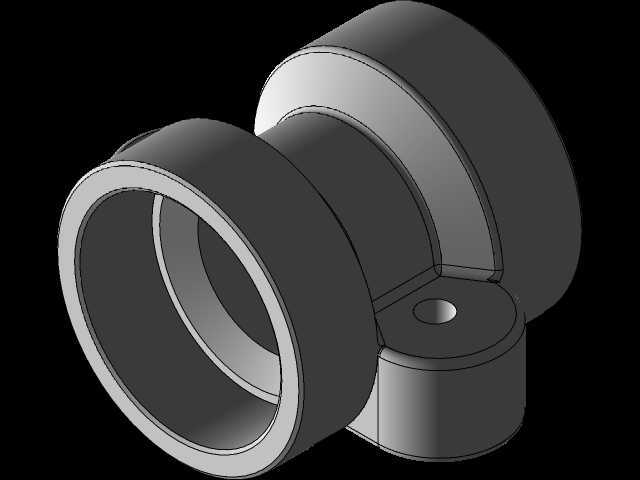

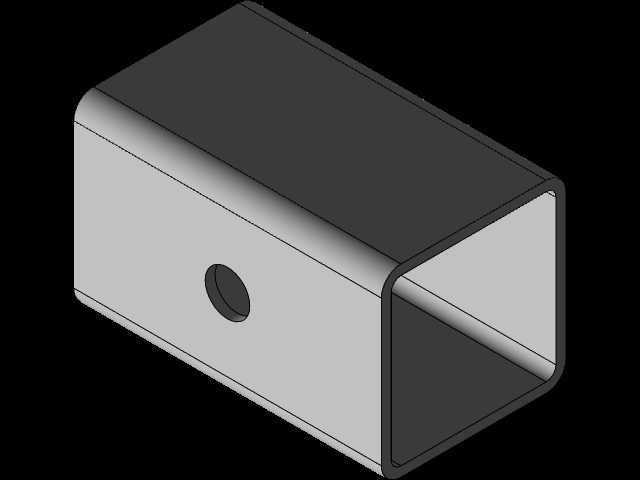

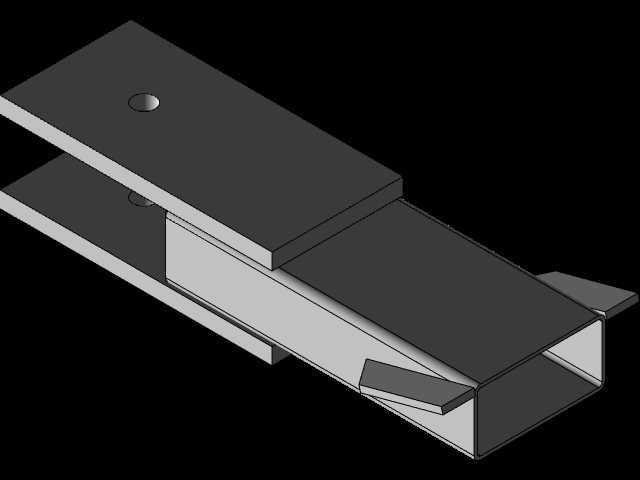

　　这套20片配置的圆盘耙采用对称式双列耙组布局，前后两列耙片呈交错排列，作业时前列耙片与后列耙片的切削轨迹完全覆盖，不会出现漏耕漏耙的条带，每片圆盘耙片采用球面圆盘结构，刃口经过淬火处理，作业时依靠耙片的滚动切削切入土壤，既能切碎表层土壤中的作物根茬、结块土块，也能将地表的作物残株、杂草切碎后混入表层土壤，加快有机质腐解，相比钉齿耙的碎土能力更强，对粘重土壤、留茬较高的地块适应性更好。机架采用矩形钢管焊接成型的框架式结构，主梁与副梁之间设置多道斜向支撑筋，能够承受作业过程中土壤阻力带来的交变载荷，避免长时间作业后机架出现开焊、变形问题，耙组通过独立的轴承座安装在机架横梁上，每个耙片的间距经过匹配计算，既保证相邻耙片之间不会出现土壤堵塞，也能让碎土后的土块粒径满足播前作业要求，一般作业后表层5到12厘米深度内的土块粒径不超过3厘米，能够直接满足播种作业的地表条件。

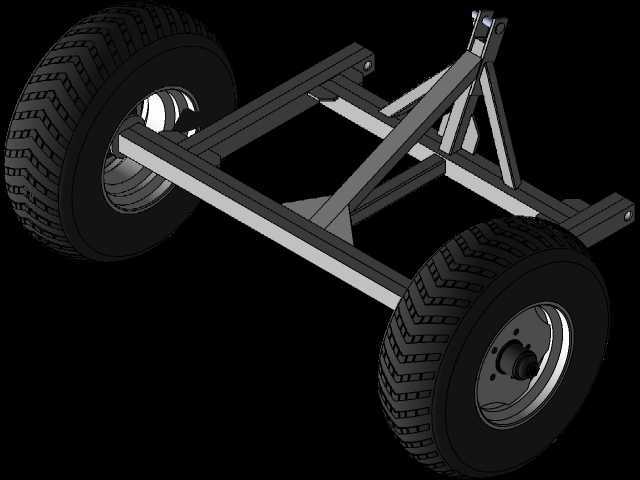

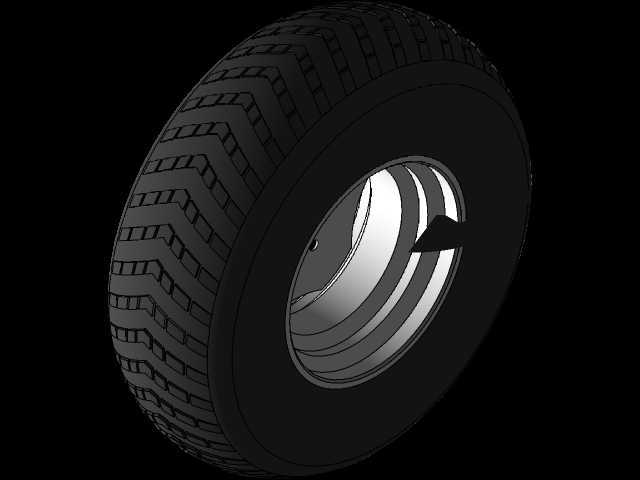

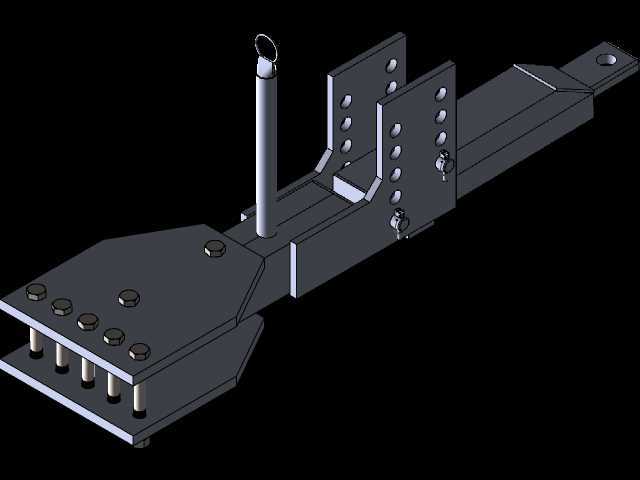

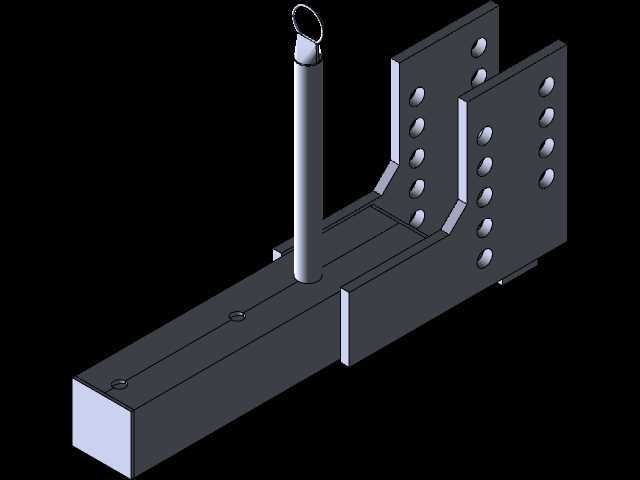

　　设备的牵引连接端采用标准三点悬挂接口，适配对应马力段轮式拖拉机的后悬挂挂接尺寸，挂接后可通过拖拉机的液压系统控制耙地作业深度，运输状态下可将整机提升至距离地面25厘米以上的高度，满足田间道路转移的通行要求，不会出现刮蹭田埂、路面的问题。两侧设置的橡胶行走轮在运输状态下承担整机支撑重量，作业状态下可通过调节机构抬起，不会干扰耙片的正常切削作业，行走轮的轮距设置在耙组幅宽范围以内，作业时不会碾压已经耙整完成的地表。

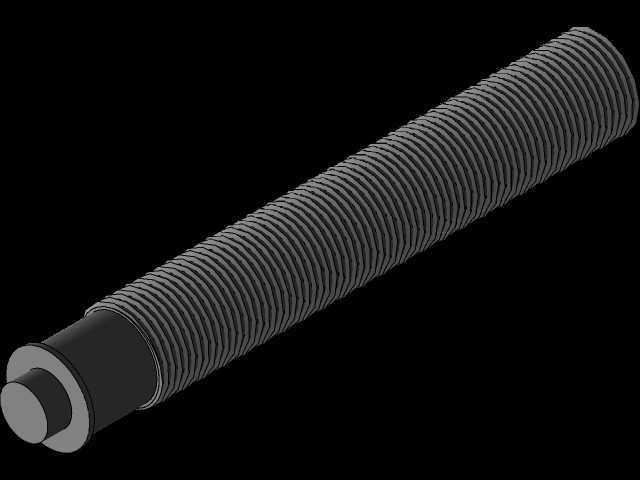

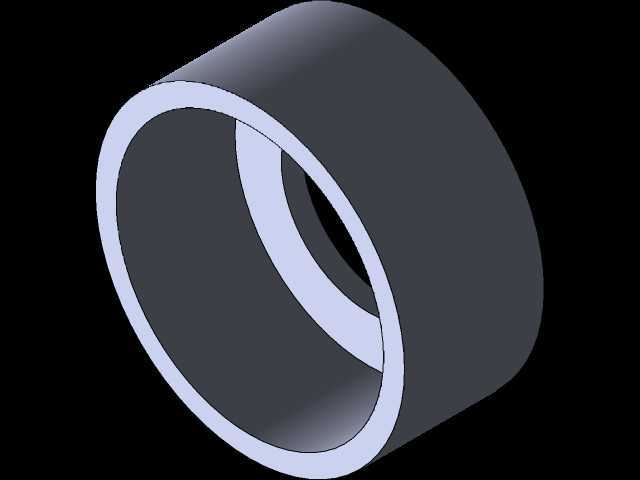

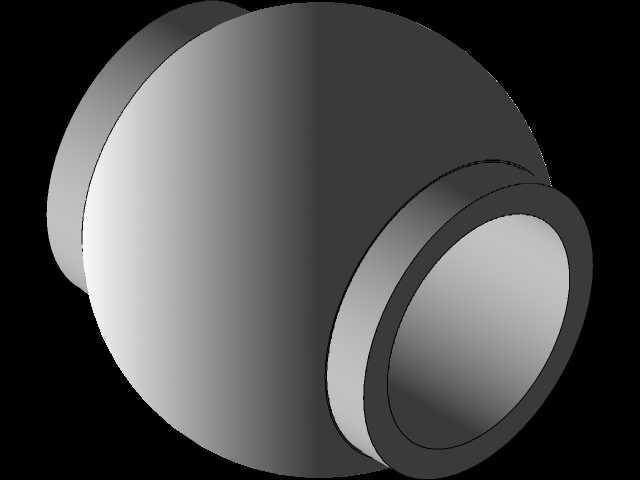

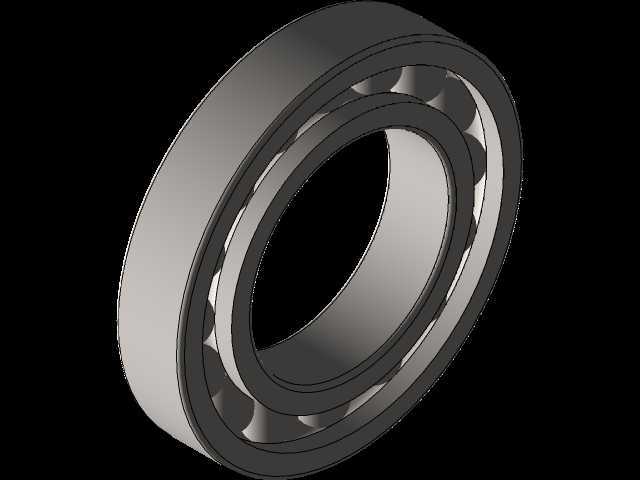

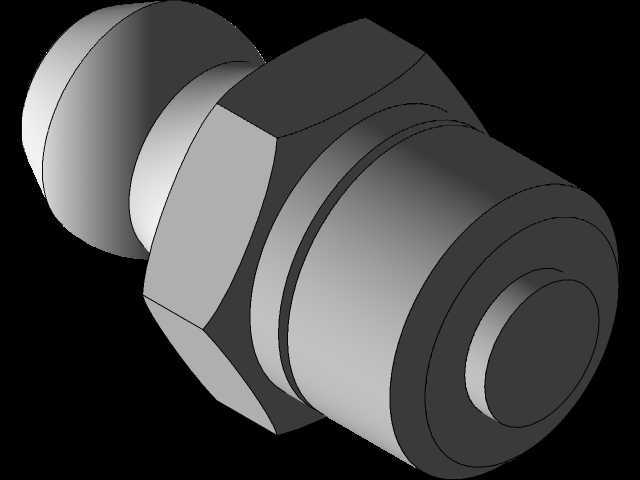

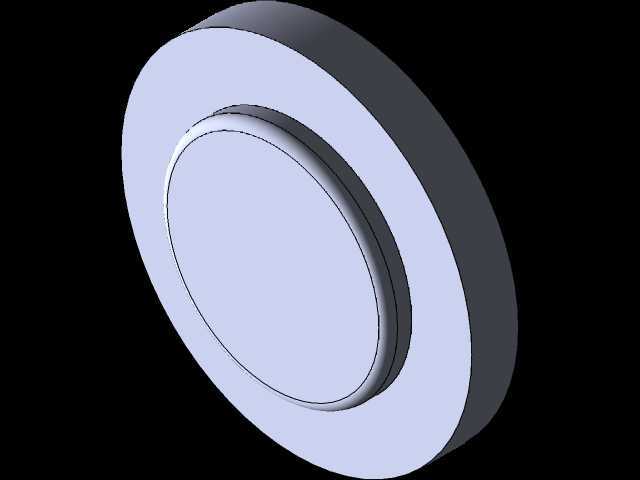

　　设计过程中重点考虑了不同土壤质地的适配性，耙片的偏角可通过调节螺杆进行调整，当处理粘重土壤、需要更大碎土强度时，可将耙片偏角调大，增加耙片的切削入土深度与土壤切削力矩；处理沙壤土、仅需浅耕除草时，可将耙片偏角调小，降低作业牵引阻力，减少拖拉机的动力消耗。每个耙片的安装位置都设置了防尘密封结构，避免作业过程中尘土、细沙进入轴承内部造成磨损，延长轴承的维护周期，日常作业仅需按作业时长补充润滑脂即可，无需频繁拆解维护。整机的重心经过匹配设计，挂接在拖拉机上后不会造成拖拉机后轮载荷偏移过大，作业时机架保持水平状态，整个作业幅宽范围内的耙深偏差不超过1厘米，不会出现一侧入土过深、另一侧耙深不足的问题。

　　在安装边界方面，整机作业幅宽匹配对应马力拖拉机的轮距参数，作业时拖拉机轮胎行走在未耙地块上，不会压实已经整理完成的土层，耙组最外侧耙片的作业边缘超出拖拉机后轮外侧10到15厘米，能够覆盖拖拉机轮胎碾压过的轮辙区域，将轮胎压实的土壤重新切碎整平，避免轮辙位置土壤容重过大影响后续作物出苗。机架上预留的配重安装位可根据土壤硬度加装配重块，在土壤板结严重的地块增加整机下压力，保证耙片能够达到设定的入土深度，不会出现耙片浮在地表、切削深度不足的问题。
