卧式直插水泥电阻三维结构建模

　　在各类工业控制板卡、大功率电源模块、伺服驱动装置、变频器以及负载测试设备的电路设计环节，水泥电阻是极为常用的功率型被动元件，这类电阻凭借陶瓷外壳封装的高散热特性、优异的阻燃性能与抗浪涌能力，常被用作电路中的限流、分压、负载匹配以及浪涌吸收部件，在大电流工况下能保持稳定的阻值表现，避免普通碳膜电阻因过载出现烧毁、阻值漂移的问题。做这类元件的三维建模时，首先要考虑的是PCB布局阶段的安装匹配性，很多新手建模时容易忽略引脚间距的公差与元件本体的安装避让空间，导致后期PCB打样后元件无法顺利插装，或是与周边电容、接线端子等部件出现结构干涉。

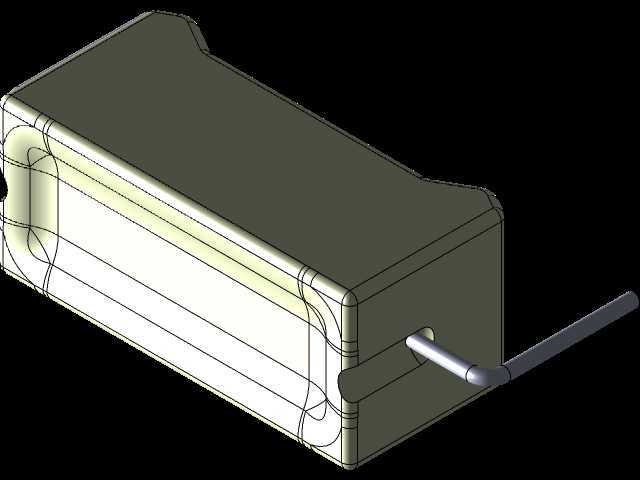

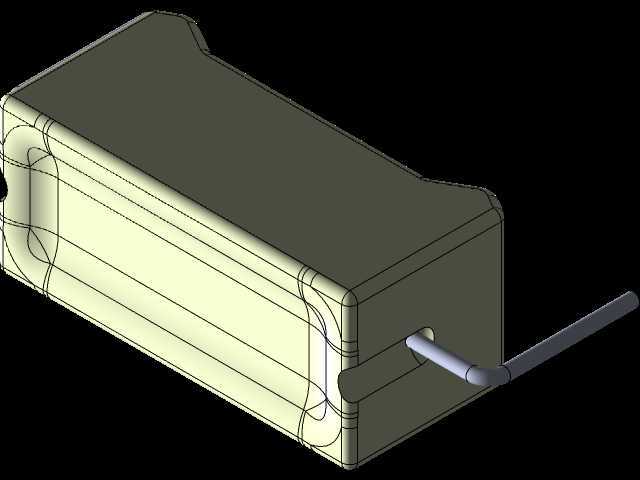

　　本次建模完全贴合实际量产元件的制造规格，首先确定核心安装尺寸：两个引出引脚的中心孔间距为30mm，这个尺寸是插装时对应PCB开孔位置的核心基准，建模时引脚的直径、伸出长度都按照常规卧式插装的工艺要求设定，引脚采用弯折成型的结构，水平段贴合PCB板面，垂直段穿过PCB焊盘，预留的引脚长度刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊后剪脚工序额外增加工时，也不会因为引脚过短造成焊接虚焊。元件本体的外形尺寸为22mm×9mm×9.5mm，外壳采用长方体带底部倒角的结构，这种倒角设计一方面是陶瓷外壳烧结成型时的工艺需求，避免直角位置出现应力开裂，另一方面在插装时能起到导向作用，即便PCB开孔位置存在微小的位置偏差，也能顺着倒角顺利将元件放置到位，不会出现本体卡滞在PCB表面的问题。

　　外壳顶部的内凹结构是这类水泥电阻的典型特征，建模时还原了这个凹槽的弧度与深度，这个结构并非装饰性设计，实际生产中这个凹槽是封装时填充耐火水泥材料的注料口位置，固化后形成的平整面能提升外壳的整体结构强度，同时在元件过载发热时，这个位置能预留一定的热膨胀空间，避免陶瓷外壳因为内部材料热胀冷缩出现炸裂。外壳侧面的开槽结构也做了精准还原，这个开槽是引脚穿出外壳的位置，内部填充的水泥材料会将引脚与陶瓷外壳牢固结合，同时起到绝缘作用，避免引脚与外壳之间出现打火、漏电的问题。

　　从结构设计的选型适配角度来说，这个模型可以直接导入各类PCB设计软件的3D布局环境中，用来校验板卡的整体安装高度，尤其是在密闭式的设备外壳内部，比如小型开关电源的塑料外壳、工控模块的金属屏蔽罩内部，需要精确核算元件顶面到外壳内壁的安全距离，既要满足安规要求的电气间隙，也要避免元件工作时发热传导到外壳造成温度超标。在做整机结构的热仿真分析时，这个模型的外形尺寸准确，能正确设定元件的发热功率与散热面积，模拟实际工作时周边的空气流动与温度场分布，提前发现板卡上的局部过热问题，避免后期样机测试时出现电阻过热烧毁、周边元件加速老化的隐患。

　　建模过程中没有做多余的简化处理，引脚的弯折圆角、外壳的脱模斜度都按照实际零件的工艺特征还原，不会出现模型外观过于理想化、和实际采购的元件外形存在明显差异的问题。很多设计人员在做结构布局时习惯用简化的方块代替电阻模型，往往会忽略引脚的弯折位置占用的空间，导致后期组装时引脚和周边的结构件、走线槽出现干涉，尤其是在高密度布局的驱动板卡上，每个元件的引脚走向、伸出长度都会影响整体的装配效率，精准的三维模型能在设计阶段就规避这类问题，减少样机调试阶段的改板次数，缩短产品的开发周期。

　　对于设备维修、备件替换的场景来说，这个模型也能用来做备件库的三维可视化管理，通过对比外形尺寸与安装参数，快速匹配不同厂家生产的同规格水泥电阻，避免因为备件尺寸不符导致维修时无法安装。在教学演示场景中，这个模型可以直观展示水泥电阻的内部封装结构对应的外部特征，帮助初学者理解功率电阻的散热设计思路与安装工艺要求，区分不同封装类型电阻的适用场景。
