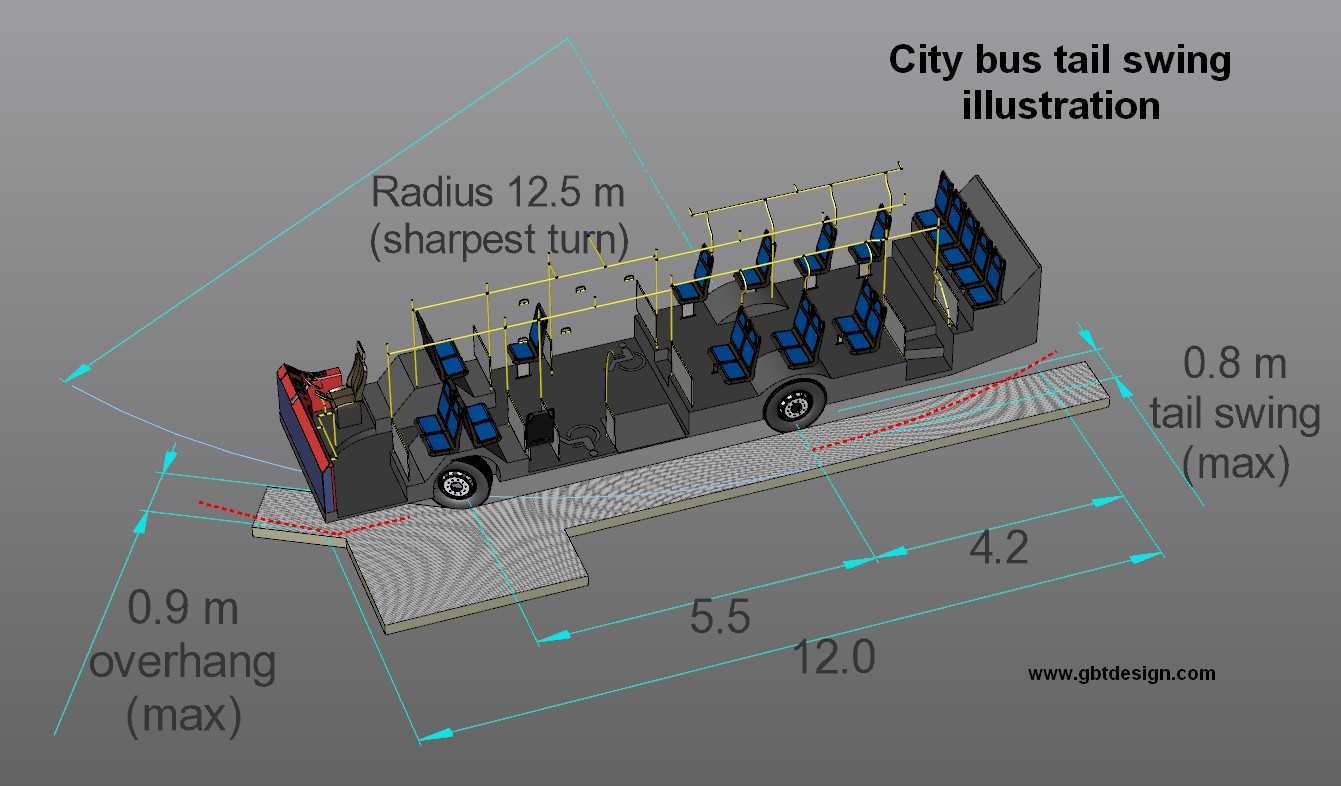

城市公交转弯尾部摆动轨迹示意结构

　　在城市道路公共交通运营场景中，公交车辆在狭窄路口、站台区域、小区支路转弯时的尾部外摆量，是影响通行安全、站场布局、道路划线的核心参数，很多新手驾驶员、场站设计人员对车辆转弯时的尾部运动轨迹缺乏直观认知，容易出现转弯时尾部刮擦站台、路缘石、相邻车道车辆的事故，这套示意结构正是为了直观呈现车辆转弯过程中的车身各部位运动边界，给驾驶操作、场地设计提供可视化的参考依据。从结构呈现来看，该示意完整还原了城市常规公交的车身内部布局，包含车内座椅排布、扶手立杆安装位置、车轮安装点位，同时通过标注线明确了各关键尺寸的边界：车辆最大后悬外伸量为0.9m，这是车辆静止状态下车尾超出后轴的水平距离，也是转弯时尾部最先产生外摆的起始基准；

　　最小转弯半径为12.5m，对应车辆以最大转向角度转弯时，前轴外侧轮的轨迹圆弧半径，这个参数决定了车辆转弯所需的最小道路宽度，在常规城市十字路口，若路口转弯半径不足12.5m，单次转弯无法完成，需要借道调整车身角度。示意中用红色虚线标注了车辆转弯全过程中，车尾扫过的完整轨迹区域，最大尾部外摆值达到0.8m，这个数值是很多驾驶员容易忽略的盲区——很多人误以为车辆转弯时只有车头会沿转向轨迹运动，实际上车尾会向转弯的相反方向甩出一定距离，若转弯时过于靠近内侧路缘，车尾会直接刮擦路边障碍物。在实际工程应用中，这类轨迹示意可用于多个场景：公交场站的站台边缘划线时，可根据该外摆值预留足够的安全距离，避免车辆靠站转弯时尾部刮擦站台结构；

　　城市道路的路口渠化设计中，可结合该参数调整非机动车道、人行道的退让距离，减少转弯时的内轮差、外摆量带来的安全隐患；公交驾驶员的实操培训中，可通过该三维示意直观理解车辆转弯时的车身运动规律，建立准确的空间位置感，降低转弯事故率。从设计逻辑上，该示意没有做多余的结构简化，完整保留了车身的轴距、轮距、后悬长度等关键硬点参数，所有标注尺寸均对应常规12米级城市公交的实际参数，轨迹线的绘制严格按照刚体平面运动的轨迹计算逻辑生成，红色虚线的每一个点位都对应转弯过程中车尾边角的实时位置，不存在示意性的夸张或缩小。图中标注的12.0m为车辆前后轴之间的轴距尺寸，5.5m为后轴到车尾扫过轨迹最外侧点的纵向距离，4.2m为车身中部在转弯时的横向偏移量，

　　这些尺寸组合起来，完整构成了车辆转弯时的整体扫掠边界，不管是做场地仿真还是驾驶模拟，都可以直接参考这些边界值设置碰撞检测阈值。值得注意的是，该示意特意区分了最大后悬的静止尺寸和转弯时的动态外摆尺寸，静止状态下0.9m的后悬是固定值，但转弯时由于车身绕转向中心做圆弧运动，尾部的运动轨迹半径和后轴的轨迹半径存在差值，这个差值就是动态外摆量，很多刮擦事故的发生，就是因为操作人员只参考了静止状态下的车身尺寸，没有预留动态摆动的安全余量。在三维建模层面，该结构将车身壳体、内部附件、轨迹标注、尺寸线做了分层处理，可单独隐藏车身结构查看轨迹线的完整形态，也可调整转向角度参数，查看不同转弯半径下的尾部摆动量变化，适配不同长度车型的轨迹演示需求。
