农业植保多接口组合式喷雾喷嘴结构

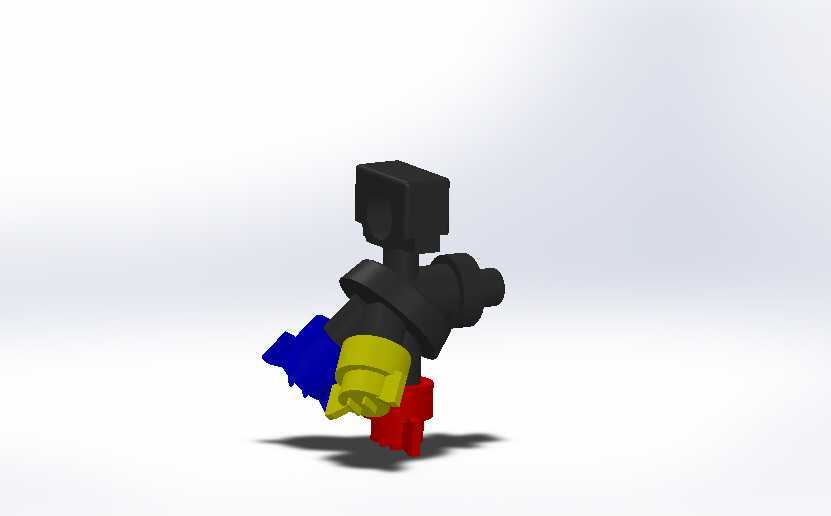

　　这类多接口组合式喷雾喷嘴，目前在大田背负式喷雾作业、果园风送喷药、温室大棚滴灌配套雾化喷淋场景中应用极广，区别于传统单出口一体式喷嘴，它采用多流道分体组合结构，能同时适配不同喷施作业的幅宽与雾化粒径需求，不用频繁更换喷嘴头就能切换作业模式。从结构设计逻辑来看，主体采用耐农药腐蚀的硬质工程塑料材质，上部的方形快插接口是标准的药管快装结构，安装时直接对准喷杆上的对应卡座推入即可锁定，不需要额外的卡箍或螺纹紧固，作业间隙更换配件的时间能缩短六成以上，侧面的斜向接口是稳压回流通道，当药泵输出压力出现瞬时波动时，多余的药液能通过这个通道回流到稳压腔，避免喷嘴出口压力骤升导致的雾滴粒径不均、药液飘移量超标的问题。

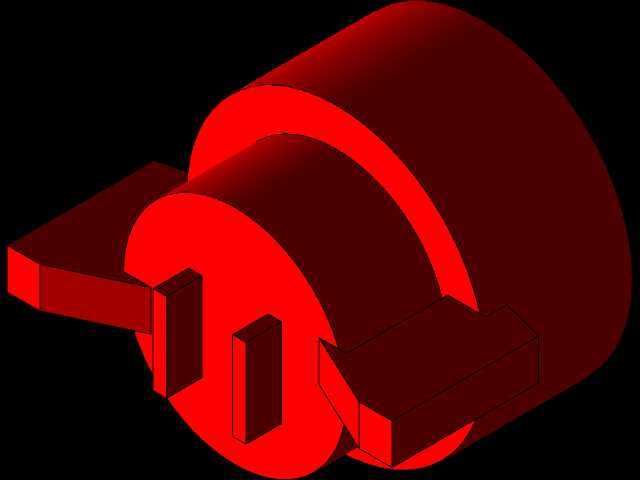

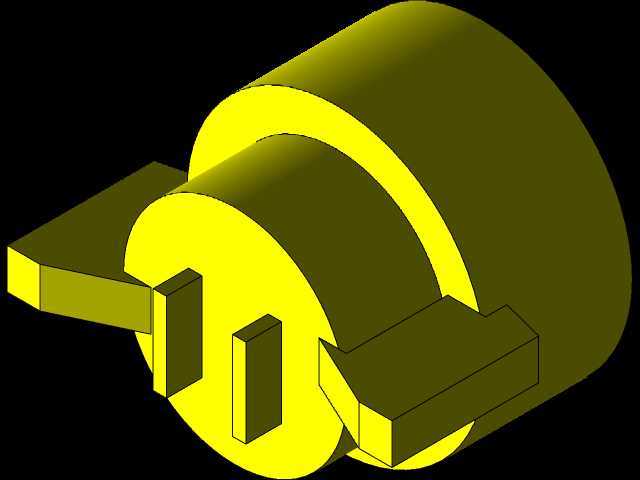

　　下部三个不同颜色的喷嘴头分别对应不同的流量参数，蓝色头对应大流量粗雾模式，适合苗期作物的土壤封闭喷施，雾滴沉降速度快，不容易被田间气流吹散；黄色头对应中流量细雾模式，是常规病虫害防治作业的常用档位，雾滴覆盖均匀度高，能在作物叶片正反面形成均匀的药膜；红色头对应小流量弥雾模式，适合大棚内的高湿度环境作业，雾滴粒径能控制在100微米以内，不会在作物叶面形成大液滴造成药害。设计时特意将三个喷嘴头的安装位做了15度的倾角差，作业时三个喷头的雾场能形成连续无盲区的覆盖带，不会出现相邻喷幅之间的漏喷区域，同时每个喷嘴头都采用卡扣式快拆结构，日常清理堵塞的时候不需要借助工具，直接旋转卡扣就能取下喷嘴片，清理完杂质后对准卡槽卡入即可复位。

　　安装边界方面，主体上部快插接口的外径适配国内绝大多数背负式喷雾器、机动喷雾机的标准喷杆尺寸，整体安装后突出喷杆的长度控制在合理范围，作业时不容易被作物枝条剐蹭脱落，侧面回流接口的朝向做了限位设计，安装到位后回流口正对药流来向，不会出现流道错位导致的压力损失。流体通道的内壁做了光滑圆弧过渡，没有直角突变结构，药液在流道内的流动阻力更小，相同泵压下的雾化效果比直角流道喷嘴提升15%左右，同时不容易在流道内部残留药液，作业完成后用清水循环冲洗两分钟就能将内部残留的药剂清理干净，避免不同药剂混合发生反应堵塞喷嘴。实际田间作业验证中，这种组合式喷嘴在0.2-0.4MPa的常规工作压力区间内，三个档位的流量偏差都能控制在5%以内，

　　不会出现同档位下不同喷嘴流量差异过大导致的喷药不均问题，喷嘴头的密封面采用锥面贴合结构，安装到位后能承受0.6MPa的水压不出现渗漏，不需要额外加装密封垫片，减少了日常维护的配件损耗。结构上的分体式设计也降低了使用成本，单个喷嘴头出现磨损或者堵塞损坏的时候，只需要更换对应颜色的喷嘴头即可，不需要更换整个喷嘴主体，长期使用的配件成本比一体式喷嘴低一半以上。针对果园高枝作业的场景，这个喷嘴的主体结构能承受常规的喷杆加长后的振动载荷，不会因为长时间的高频振动出现接口松动脱落的问题，快插结构内部的弹性卡扣经过反复插拔测试，五百次插拔后依然能保持足够的锁紧力，满足整个作业季的使用需求。
