尼龙材质PCB板胶粘固定支架结构

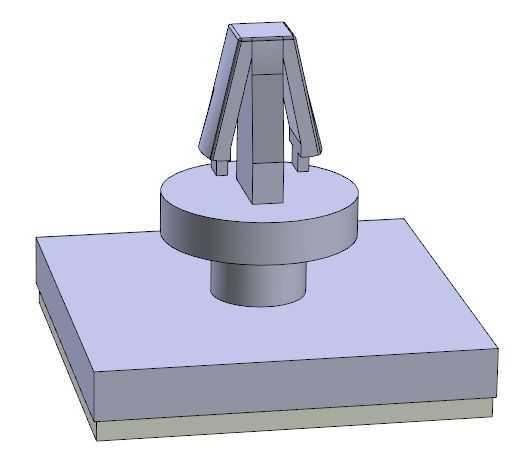

　　在消费电子、工业控制板卡、小型通讯设备的内部结构布局中，PCB板的非螺丝固定方案一直是结构设计中经常需要考量的选项，尤其是在内部空间局促、无法预留螺丝柱安装位，或是板卡厚度较薄、螺丝锁附容易造成板体应力开裂的场景下，胶粘式固定支架的应用占比正在逐步提升。这款胶粘支架采用尼龙材质注塑成型，整体结构分为底部胶粘贴合面与顶部卡接插舌两个核心功能部分，底部的胶粘面设计为带弧形让位的平面结构，能够适配设备内部壳体的平面安装区域，背面粘贴的双面胶垫可以直接与塑胶、金属壳体表面牢固粘合，不需要在壳体上开孔或者做热熔柱结构，大幅降低了壳体的加工复杂度，也避免了螺丝锁附带来的装配工时消耗。顶部的卡接插舌采用楔形导向结构，前端做了斜角导向处理，

　　装配时只需要将PCB板上预先开好的3mm直径安装孔对准插舌推入，就能依靠插舌两侧的倒扣结构卡在PCB板的背面，完成板卡的限位固定，不需要额外的卡扣或者紧固件，单人徒手就能完成装配，非常适合流水线批量作业的生产场景。从尺寸边界来看，支架整体安装完成后的总高度为6.3mm，这个高度是经过实际装配验证的，既能够在PCB板与安装壳体之间留出足够的走线空间，避免板底焊点与壳体接触造成短路风险，也不会因为支架过高占用过多的内部垂直空间，适配厚度在1.2mm到1.7mm之间的常规FR-4材质PCB板，覆盖了绝大多数小型控制板、电源转接板、信号采集板的板厚范围。在设计这款支架的三维结构时，首先要考量的是尼龙材料的成型收缩率对插舌配合尺寸的影响，

　　插舌的倒扣高度需要根据PCB板的厚度公差做适配调整，既要保证插入后有足够的卡接力，不会因为设备运输过程中的振动出现松脱，也要避免卡接过紧导致装配时需要过大的按压力，造成PCB板局部受力过大出现铜箔脱落或者板体开裂的问题。底部胶粘面的弧形让位结构并不是随意设计的造型，而是为了避让壳体表面常见的弧形加强筋或者注塑浇口凸起，保证胶粘面能够完全与壳体表面贴合，不会因为局部存在间隙导致胶粘面积不足，影响长期使用的粘接强度。插舌与底部基座的连接位置做了加厚的圆角过渡，避免支架在受到侧向拉扯力的时候出现根部断裂的问题，毕竟在设备后期维护需要拆卸PCB板的时候，难免会对支架产生侧向的作用力，足够的根部强度能够避免支架断裂残留在壳体上，

　　减少维护的麻烦。在实际的选型应用中，这类胶粘支架非常适合用于小型智能家居设备的内部板卡固定，比如智能开关、无线传感器、小型路由器这类产品，这类产品的外壳通常采用薄壁注塑设计，内部空间非常紧凑，很难预留传统的螺丝固定柱，采用胶粘支架的方案可以大幅简化内部结构设计，减少壳体的模具复杂度，降低整体的物料与装配成本。同时尼龙材质本身具备一定的韧性与绝缘性能，不需要额外增加绝缘垫片就能避免PCB板与支架之间出现导电风险，材料本身的耐温范围也能够满足常规消费电子与工业控制设备的工作温度要求，不会因为设备长时间工作产生的热量出现材质软化、卡接力下降的问题。在建模过程中，所有的配合尺寸都按照实际的装配公差做了预留，插舌的导向斜角角度经过反复调整，既能够保证装配时的导向顺滑性，也不会因为斜角过长导致有效卡接长度不足，底部胶粘面的厚度也做了优化，在保证足够结构强度的前提下尽可能减少材料的使用，符合轻量化设计的趋势。
