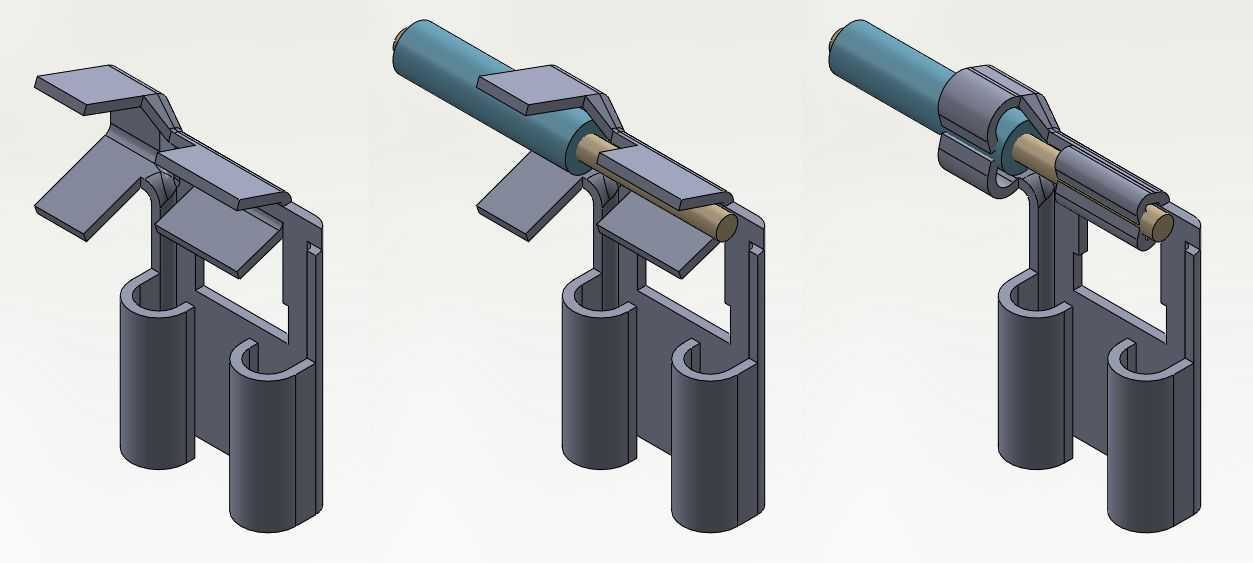

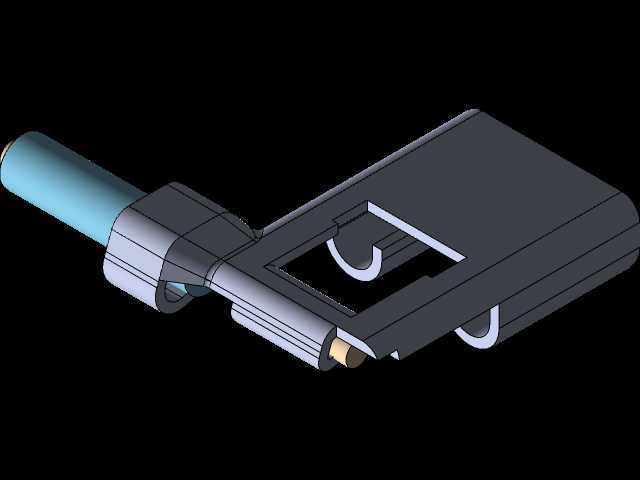

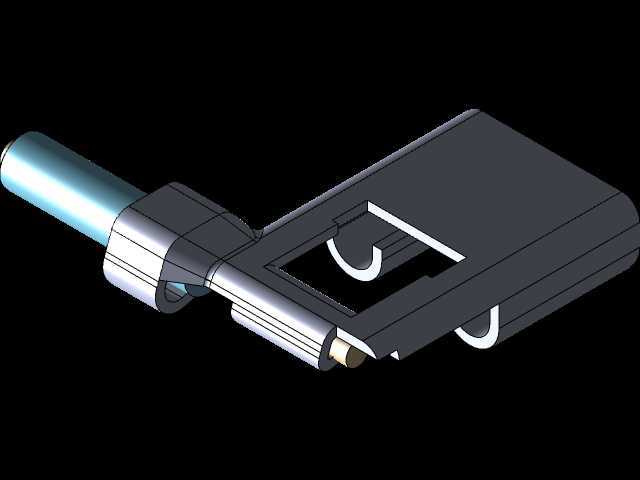

AWG18导线适配压接标志插座接头结构

　　在低压电气控制、通讯设备内部线束、工业传感信号回路的布线作业里，导线与接插件的压接连接是兼顾连接可靠性与装配效率的核心工艺环节，这款适配AWG18线规导线的压接接头，正是针对标志类插座的端接需求开发的连接部件，日常多应用在控制柜内信号转接、设备面板标识插座的线束预制、小型机电产品内部电源与信号回路的导线端接场景，能替代传统螺丝锁紧的接线方式，大幅提升批量线束加工的一致性，降低现场接线的人工操作误差。从实际使用的功能特性来看，这款接头的压接段完全匹配AWG18导线的线芯直径与绝缘层外径，压接后能同时实现线芯的机械固定与电气导通，以及绝缘层的应力释放，避免设备运行过程中受振动拉扯导致线芯断裂、接触电阻超差的问题；

　　接头与插座配合的插接段采用了对称的卡扣限位结构，插入对应标志插座后能形成可靠的机械锁止，不会因日常插拔维护、线束拖拽出现松脱，插接接触面的导电区域做了贴合设计，能保证额定电流下的温升控制在电气安全标准要求的范围内，不会出现局部过热引发的绝缘老化问题。在设计思路上，这款接头的结构完全围绕压接工艺的实操需求展开，压接端的筒状结构预留了合适的压接变形余量，不管是采用手动压接钳还是半自动压接机作业，都能让筒壁均匀包裹线芯，不会出现压接过深切断铜丝、或者压接过浅导致拉脱力不足的问题；接头中部的定位台阶在压接作业时可以作为工装定位基准，保证每一批次压接位置的一致性，避免压接位置偏移导致的装配干涉；插接端的导向斜面设计能降低装配时的对位难度，

　　作业人员不需要刻意精准对位就能顺利将接头插入插座内，提升整机组装的作业效率。从安装边界与外形尺寸来看，这款接头的整体外形做了扁平化处理，宽度方向的尺寸控制在多pin位插座的标准间距范围内，相邻接头装配后不会出现干涉，适配常见的2.54mm、3.81mm间距的标志类插座安装需求；压接完成后接头尾部的绝缘压接段外径与AWG18导线的绝缘层外径平滑过渡，不会出现突兀的台阶，穿入设备线束护线套、走线槽时不会出现卡滞；接头整体的长度尺寸经过优化，在保证压接强度与插接锁止可靠性的前提下尽可能压缩轴向尺寸，适配设备内部狭小的布线空间，不会因为接头过长导致线束折弯半径不足、或者与周边其他元器件产生安全距离不足的问题。实际工程应用中，

　　这类压接接头的可靠性直接影响整套设备的电气稳定性，设计过程中针对压接后的拉脱力、接触电阻、耐振动性能都做了匹配性的结构优化，比如压接筒内壁的防滑纹路设计，压接后能嵌入铜丝缝隙，进一步提升机械连接强度，即使在设备持续振动的工况下，也能保持接触电阻的稳定，不会出现信号闪断、供电接触不良的故障；插接端的弹性卡扣采用了对称受力的结构，多次插拔后依然能保持足够的锁止力，满足设备全生命周期内的维护插拔需求。对于线束加工与结构设计从业者来说，这类接头的三维结构能直接用于整机布线的干涉检查、线束长度的精准核算，提前预判装配过程中可能出现的走线空间不足、接插件与结构件干涉的问题，减少样机试制阶段的改模次数，缩短产品开发周期。在不同的应用场景下，这款接头的结构也能适配不同的表面处理需求，比如在腐蚀环境下使用的设备，可以选择镀锡或者镀镍的表面处理版本，提升耐氧化耐腐蚀性能，在高频信号回路中使用时，也可以通过调整接触面的镀层厚度降低信号传输损耗，结构本身的通用性足够覆盖多数低压信号、小电流供电回路的端接需求。
