农用牵引式十八片圆盘耙结构设计

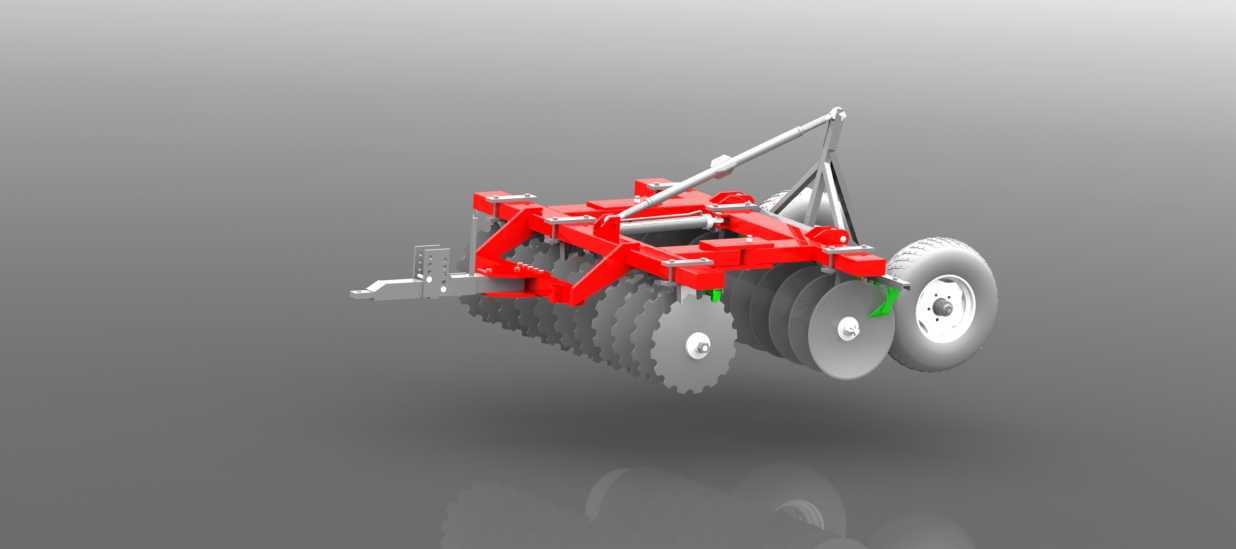

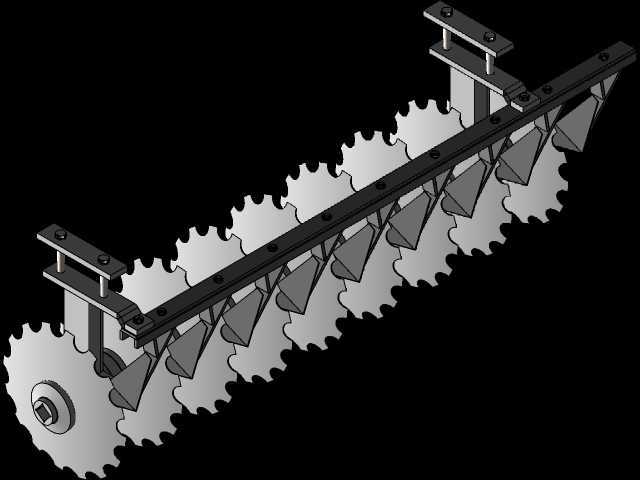

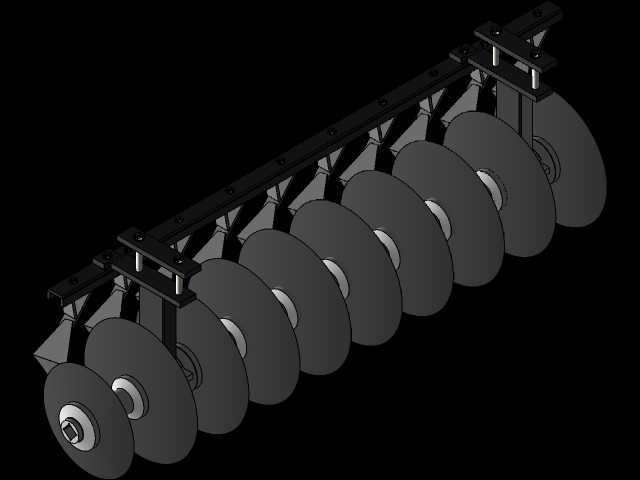

　　在旱作农业区的播前整地、收后浅耕灭茬作业场景里，圆盘耙是配合拖拉机完成表层土壤整理的核心配套机具，这款十八片结构的圆盘耙，主要适配中等功率轮式拖拉机的后悬挂牵引作业，能够在犁耕后完成土块破碎、地表平整、残茬切碎混埋的作业工序，也可直接用于小麦、玉米等作物收获后的浅耕灭茬，切断作物残留根茬，将表层秸秆混入土壤加快腐解，同时破除表层土壤板结，提升土壤孔隙度，为后续播种作业创造均匀细碎的种床条件。从结构设计逻辑来看，整机采用对称式耙组排布，左右两侧耙片以特定偏角安装在方轴上，耙片选用球面圆盘结构，刃口经过淬火处理保证入土切削性能，作业过程中耙片随机组前进做滚动运动，依靠自身重量与拖拉机的下压力切入土壤，

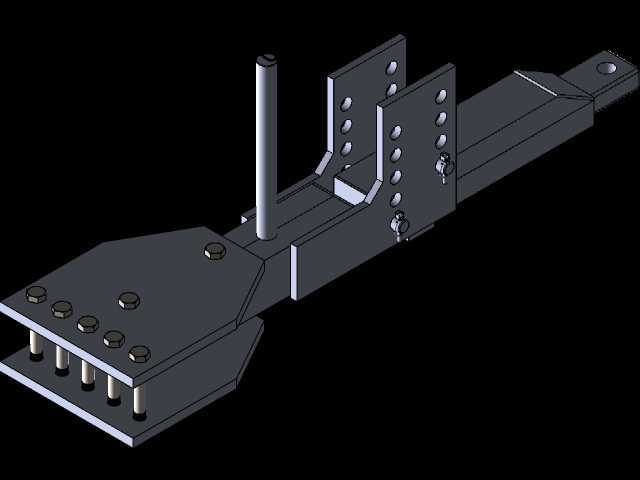

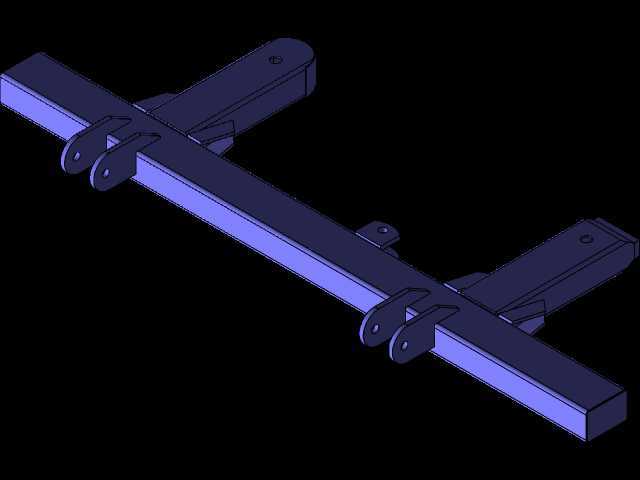

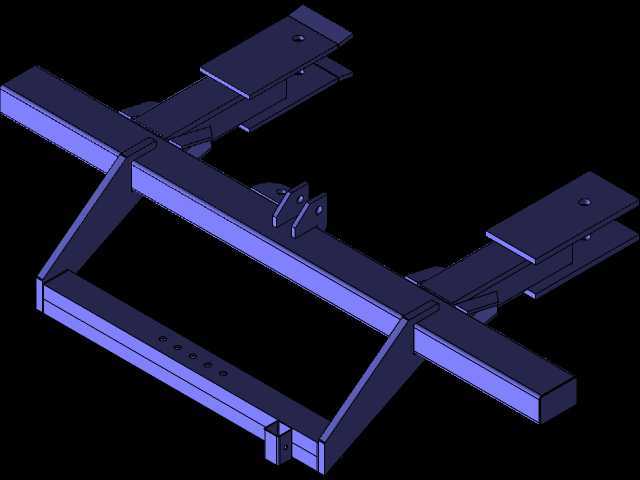

　　通过球面的曲面结构将切削下的土块向上抛送，在下落过程中与相邻耙片、机架碰撞完成破碎，同时耙片的刃口可以顺利切断地表的作物根茬与秸秆，避免作业过程中出现缠草堵壅的问题。机架部分采用矩形钢管焊接成型的框架结构，整体刚性充足，能够承受作业过程中来自土壤的冲击载荷，耙组与机架之间采用铰接式连接，配合角度调节机构，可以根据不同土壤质地、作业深度需求调整耙片的偏角角度，偏角越大时耙片的入土性能越强，作业深度越大，碎土效果也更显著，偏角调小时则更适合浅层整地、地表平整作业，减少作业牵引阻力。牵引挂接部分采用标准三点悬挂结构，挂接点尺寸符合农用拖拉机后悬挂的通用接口标准，能够快速完成与不同型号拖拉机的挂接对接，

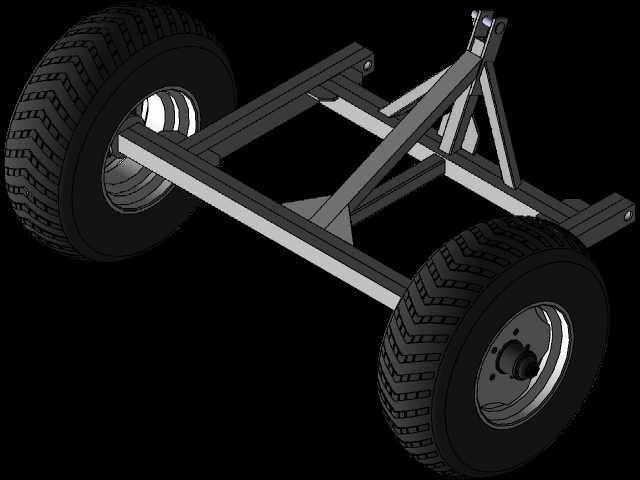

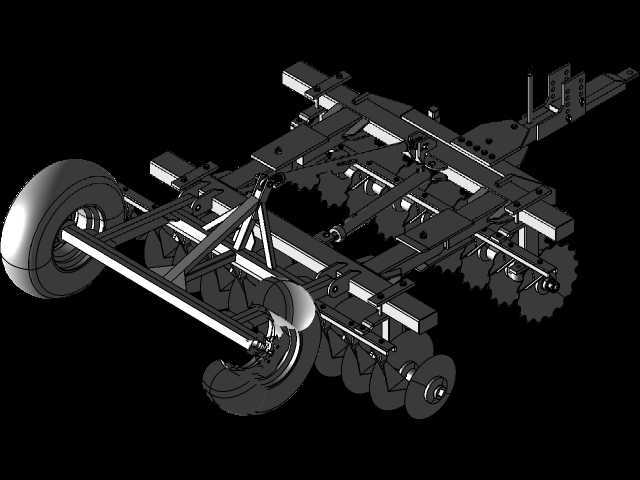

　　挂接架上设置的调节拉杆可以调整整机的作业水平度，保证左右两侧耙组的作业深度一致，避免出现一侧深一侧浅的作业质量问题。行走轮设置在机架后侧，运输状态下通过液压机构将整机抬起，耙片离开地面，减少行走过程中对路面的破坏，同时降低运输过程中的颠簸冲击，作业状态下行走轮起到限深作用，通过调整行走轮的高度位置，可以精准控制耙组的作业深度，保证整个作业幅宽内的耕深稳定性。整机的作业幅宽匹配十八片耙片的排布间距，相邻耙片之间有固定的重叠量，避免作业过程中出现漏耙的条带，耙片间距的设计兼顾了碎土效果与防堵性能，在秸秆量较大的地块作业时，足够的间隙可以让切碎的秸秆顺利通过耙组间隙，不会在耙片之间堆积造成堵塞。从安装边界来看，

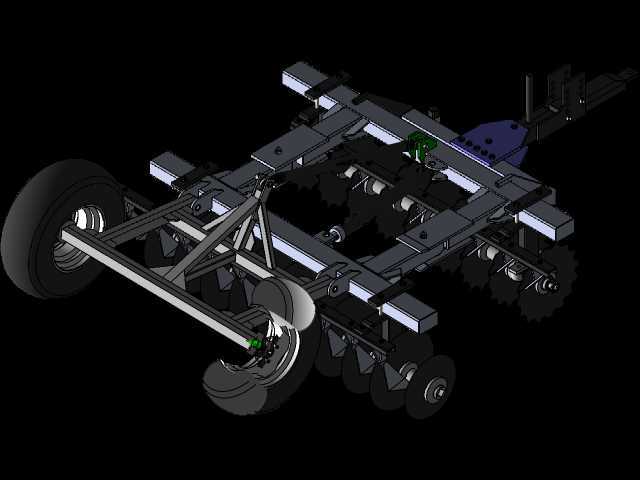

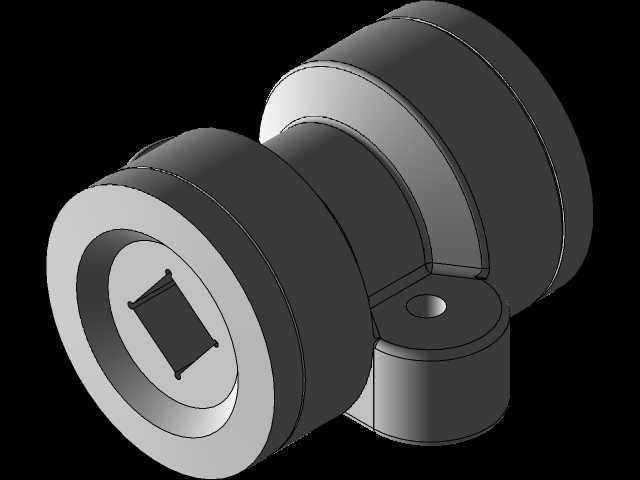

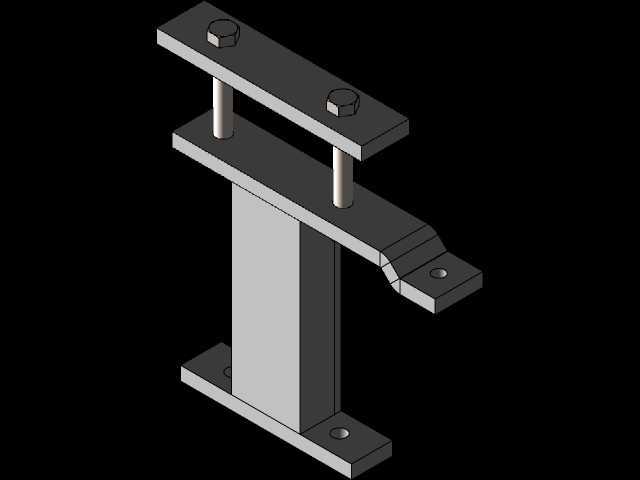

　　整机挂接后与拖拉机的连接点位置、运输状态下的整机宽度、高度都符合道路运输与田间作业的通行要求，不会超出拖拉机的轮距边界造成地头转向困难，耙组下方的最低点到机架上平面的高度差，也预留了足够的土块、秸秆通过空间，减少作业过程中的壅堵概率。在细节结构上，耙片方轴的轴承座采用密封式结构，内置防尘轴承，能够阻挡田间的泥土、灰尘进入轴承内部，延长转动部件的使用寿命，轴承座与机架的连接位置设置了缓冲垫片，吸收作业过程中遇到石块、硬土块时产生的冲击载荷，避免刚性连接造成的部件开裂变形。每个耙片之间采用间隔套定位，保证耙片间距的一致性，长期作业后也不会出现耙片移位、间距变化的问题，维护时可以快速拆卸间隔套更换磨损的耙片，降低后期维护的难度。这种结构的圆盘耙相比传统的钉齿耙，碎土能力更强，对带残茬地块的适应性更好，作业后地表平整，土块细碎度能够满足播种作业的种床要求，同时作业效率更高，单次作业即可完成碎土、平整、残茬混埋多道工序，减少农机进地次数，降低作业过程中对土壤的压实影响。在东北、华北的旱作农业区，这类圆盘耙是春耕、三秋作业中必不可少的整地机具，其结构可靠性、作业适应性直接影响整地作业的效率与后续作物的播种质量，三维建模过程中对耙片曲面、机架焊接结构、挂接调节机构、限深行走轮的位置都做了精准还原，能够为后续的结构优化、变型设计提供准确的三维模型基础，也可作为农机设计教学、结构选型参考的数字化模型使用。
