家用电动牙刷结构三维设计方案

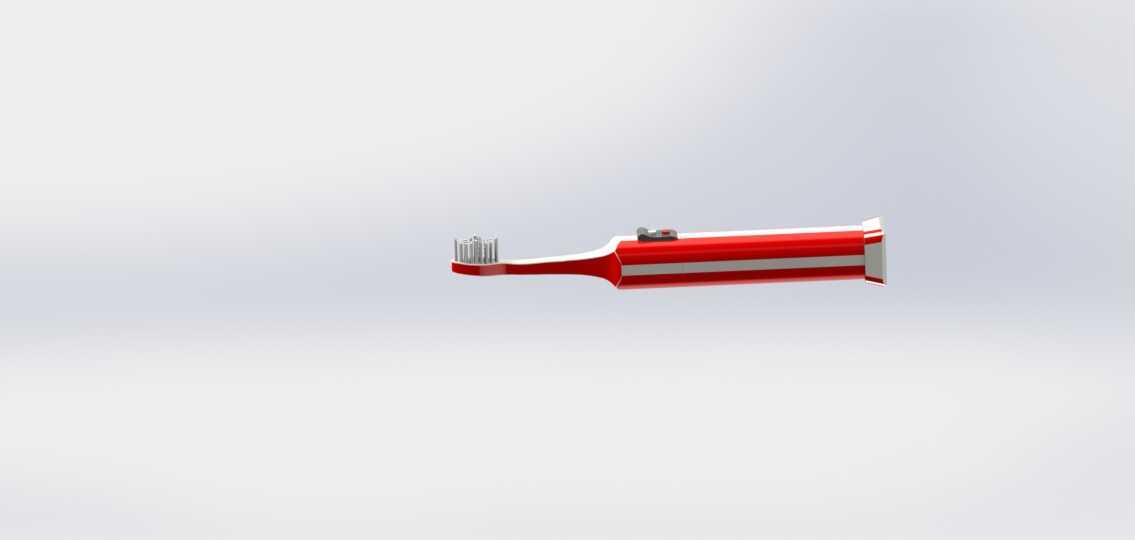

　　日常口腔清洁场景中，电动牙刷的结构合理性直接决定握持手感与清洁效率，这款电动牙刷的三维建模完全围绕日常使用的实际工况展开，没有做多余的装饰性结构，所有曲面与分件都服务于功能实现。从结构拆分来看，刷柄主体采用符合人体工学的收腰造型，握持区域的曲面弧度贴合成年人手掌自然握持时的指腹贴合角度，刷柄整体长度控制在180mm以内，最大直径32mm，放置在常规漱口杯时不会出现杯口卡滞的情况，底部做了1.5mm的平底支撑结构，直立放置时重心落在支撑面中心，不会出现侧翻问题。刷头部分采用快拆式连接结构，与刷柄驱动轴的配合间隙控制在0.1mm，既保证拆装时的顺畅度，也避免工作时刷头出现径向晃动，刷毛植毛区域的弧度贴合牙面自然曲度，

　　工作时驱动轴带动刷头做高频往复摆动，摆动幅度控制在合理区间，不会因为摆幅过大造成牙龈损伤。内部结构预留了电池仓、驱动电机、控制电路板的安装空间，各安装位的定位柱高度与卡扣强度都经过结构校核，电池仓与外壳之间预留了密封胶圈的安装槽，胶圈压缩量设计为0.3mm，满足日常洗漱场景下的防水要求，开关按键设置在刷柄拇指自然放置的位置，按键的触发行程为1.2mm，按压反馈清晰，不会出现误触问题。设计过程中优先考虑了量产时的注塑工艺可行性，所有外壳分件的拔模斜度控制在1.5度，壁厚均匀保持在2mm，没有出现壁厚突变导致的注塑缩痕问题，外观面的分型线设置在握持时不会接触到的侧面位置，避免分型线硌手影响使用体验。刷柄尾部预留了充电接口的安装位，

　　接口周围做了凸起的防水挡边，即使洗漱时水花溅到接口位置，也不会直接渗入内部电路。从实际使用场景出发，这款结构适配家庭日常使用需求，整体重量控制在120g以内，长时间握持刷牙不会出现手部酸胀的问题，刷头与刷柄的连接结构做了防呆设计，安装时不需要刻意对准角度，推入即可卡紧到位，拆卸时按下刷头侧面的解锁卡扣即可直接拔出，更换刷头的操作门槛极低。结构设计时还考虑了不同使用人群的适配性，刷柄的防滑区域做了细微的纹理结构，即使手部沾有泡沫也不会出现打滑脱手的情况，整体外观没有尖锐棱角，所有边角都做了R2以上的圆角过渡，避免使用时磕碰造成损伤。内部驱动组件的安装位做了减震筋位设计，电机工作时的震动会通过筋位传导分散，不会出现刷柄震手的问题，电池仓的尺寸适配常规的充电锂电池，续航能力可以满足日常家庭使用的充电间隔需求，控制板的安装位预留了走线槽，内部线束不会出现被结构件挤压破损的风险。
