长条形承载构件静力学应力仿真分析模型

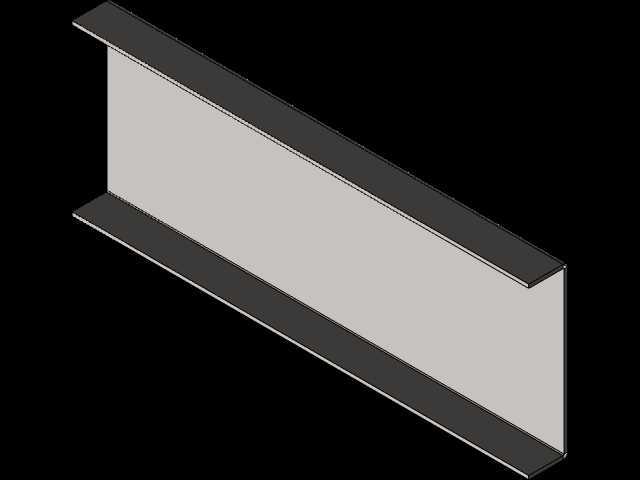

　　在重型输送、大跨度工装支撑、物流仓储货架承载梁这类场景中，长条形受弯构件的应力分布合理性直接决定整套设备的运行寿命与安全冗余，很多现场出现的构件弯折、焊缝撕裂、长期负载下的塑性形变问题，本质都是前期设计阶段未对构件实际受力状态做精准仿真校核，仅凭经验选取型材规格、布置加强结构，最终导致局部应力超出材料屈服极限，引发不可逆的结构失效。这款仿真模型针对两端约束、表面承受均布载荷的长条形承载构件搭建，建模过程中完全还原了构件实际安装时的边界条件：两端安装位设置全自由度约束，模拟构件通过螺栓组固定在机架上的实际状态，构件上表面按照实际作业时的物料堆放、设备压载情况施加垂直向下的均布载荷，同时考虑构件自身重力带来的附加弯矩，

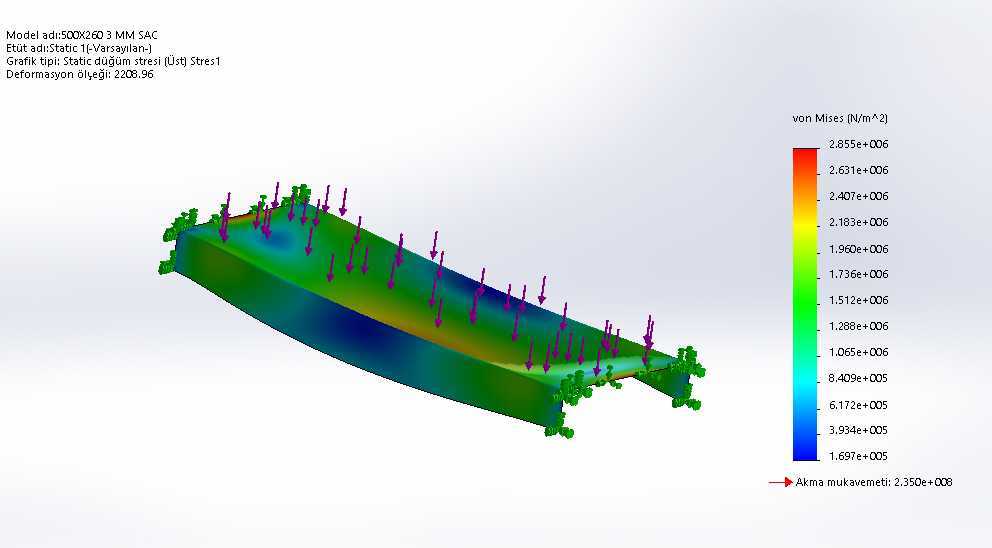

　　确保仿真输入条件和现场实际受力状态完全匹配。从仿真结果的von Mises应力云图可以直观看到，构件的应力分布呈现明显的梯度特征：跨中区域下表面受拉侧应力水平最高，往两端约束位置逐步降低，构件上表面受压侧应力整体低于受拉侧，而两端安装孔位附近因为应力集中效应，出现了小范围的高应力区，这也是实际使用中最容易出现开裂的位置。设计过程中针对这类应力分布特征做了针对性的结构优化：在跨中高应力区域适当增加腹板厚度，提升截面抗弯模量，避免受拉侧应力超出材料许用值；在两端安装位置增设加强筋，分散螺栓孔周边的集中应力，避免长期交变载荷下出现疲劳裂纹；同时根据应力梯度调整构件的截面尺寸，在低应力区域适当减薄壁厚，

　　在保证整体强度满足要求的前提下控制构件自重，降低材料成本与安装难度。这类构件的安装边界需要严格匹配仿真时的约束条件，两端安装面的平面度需要控制在合理公差范围内，避免安装时出现额外的附加弯矩，导致实际应力超出仿真计算值；螺栓预紧力需要按照设计要求施加，既要保证连接可靠性，也要避免预紧力过大导致孔位周边出现初始压应力集中。在实际工程应用中，这类仿真分析的结果可以直接指导构件的选型与结构优化，不需要反复制作物理样机做破坏性试验，就能提前预判结构的薄弱位置，针对性调整设计方案，大幅缩短产品开发周期，降低试制成本。很多一线结构设计人员在做这类承载构件设计时，容易忽略载荷施加的实际分布状态，比如把局部集中载荷简化成均布载荷，

　　或者忽略安装约束带来的应力集中，导致仿真结果和实际受力情况偏差较大，最终生产出来的构件要么强度不足容易失效，要么安全冗余过大造成材料浪费。这款模型在搭建时充分考虑了工程现场的实际工况，载荷施加位置、约束方式都完全参照真实安装使用状态设置，应力计算结果可以直接作为结构优化的依据，对于同类型的受弯承载构件设计也有很强的参考价值，设计人员可以根据自身项目的实际载荷大小、安装跨距调整模型参数，快速得到对应工况下的应力分布结果，指导结构细节设计。
