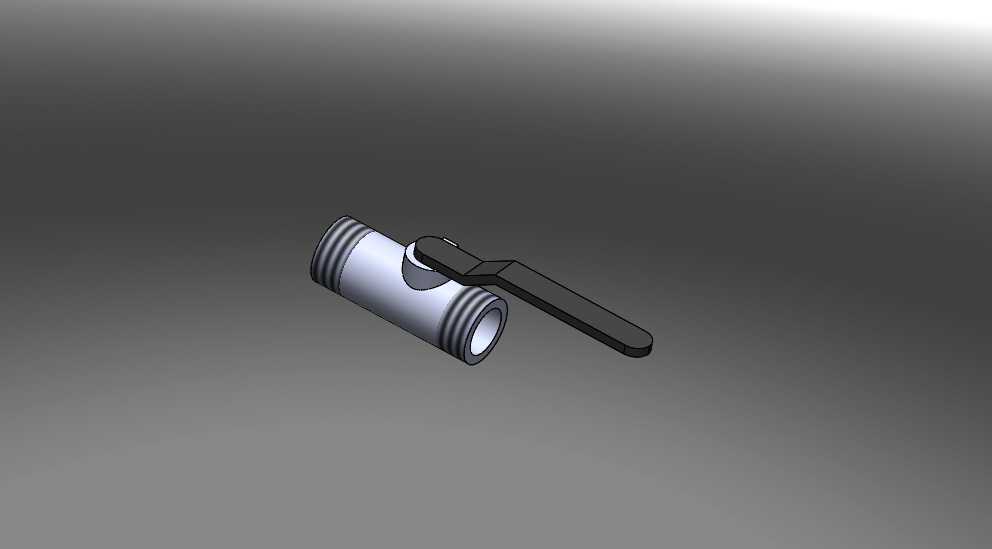

手动内螺纹直通球阀结构三维设计

　　这款手动直通球阀的三维建模，完全围绕民用给排水、小型化工支路、暖通循环水系统的实际工况展开设计，建模过程中优先考虑了现场安装的操作空间与管路适配性，没有做冗余的造型修饰，所有结构特征都服务于实际使用需求。从结构逻辑来看，采用浮动式球芯密封结构，球芯通孔与两端接口通径保持一致，全开状态下流道无突变，流体经过时的局部阻力系数远低于同口径截止阀，适合对管路压降有要求的循环水、低压流体输送场景。手柄采用扁长型杠杆结构，力臂长度经过核算，在公称压力范围内，操作人员无需借助辅助工具即可完成90度开关动作，手柄与阀杆的连接采用扁方定位加防松卡簧结构，避免频繁操作后出现手柄打滑、空转的问题，同时手柄的旋转角度设置了机械限位，

　　全开和全关位置都有硬限位阻挡，不会出现过转导致的密封面错位。两端的连接结构采用55度密封管螺纹，螺纹段长度符合常规管路安装的拧入深度要求，建模时特意预留了螺纹末端的退刀结构，避免实际加工时出现螺纹烂牙、安装时无法拧到位的问题，同时阀体两端的六角结构尺寸适配常规活动扳手、管钳的夹持范围，现场安装不需要定制专用工装。密封结构上，阀杆部位采用双层O型圈密封，相比传统填料密封，摩擦阻力更小，开关力矩更稳定，同时在长期使用出现微量磨损后，可通过拧紧阀杆压盖补偿密封预紧力，不需要整体拆解阀门；球芯两侧的密封座采用弹性PTFE材质，建模时预留了密封压缩量，保证低压工况下也能实现零泄漏，同时密封座背后设置了弹性补偿结构，

　　在密封面出现正常磨损后能自动跟进补偿，延长阀门的维护周期。建模过程中对安装边界做了充分校核：手柄全开状态下，手柄末端距离阀体中心的横向距离控制在合理范围，避免在密集管路排布时，手柄被相邻管路、支架阻挡无法完成全开操作；阀体整体轴向尺寸紧凑，适合安装空间局促的设备内部管路、装配式管井场景；同时阀杆的高度设置考虑了管路保温层的厚度，即使管路包裹20mm厚度的保温棉，手柄操作也不会被保温层干涉。从实际应用场景出发，这款阀门适配公称通径DN15到DN50的低压管路，工作介质覆盖常温清水、无强腐蚀性的流体、压缩空气等，可作为支路截断阀、设备进出口控制阀使用，不适合做节流调节使用——建模时特意在结构上做了适配，

　　因为球阀在半开状态下球芯密封面会被流体高速冲刷，长期节流会导致密封面损坏，所以手柄的限位结构只保留全开、全关两个定位点，避免操作人员误将其作为节流阀使用。整个模型的结构拆分完全按照实际加工装配逻辑搭建，阀体、球芯、阀杆、密封座、手柄、压盖、紧固件都做了独立的特征建模，装配间隙按照实际加工公差设置，既不会出现装配干涉，也不会因为间隙过大导致的结构松动，可直接用于工程选型参考、管路装配模拟、非标设备的管路系统集成设计，也可作为阀门结构设计的基础参考模型，根据不同工况调整通径、压力等级、密封材质即可衍生出不同参数的同系列产品。
