工业传动滚子链条配套链轮组合结构

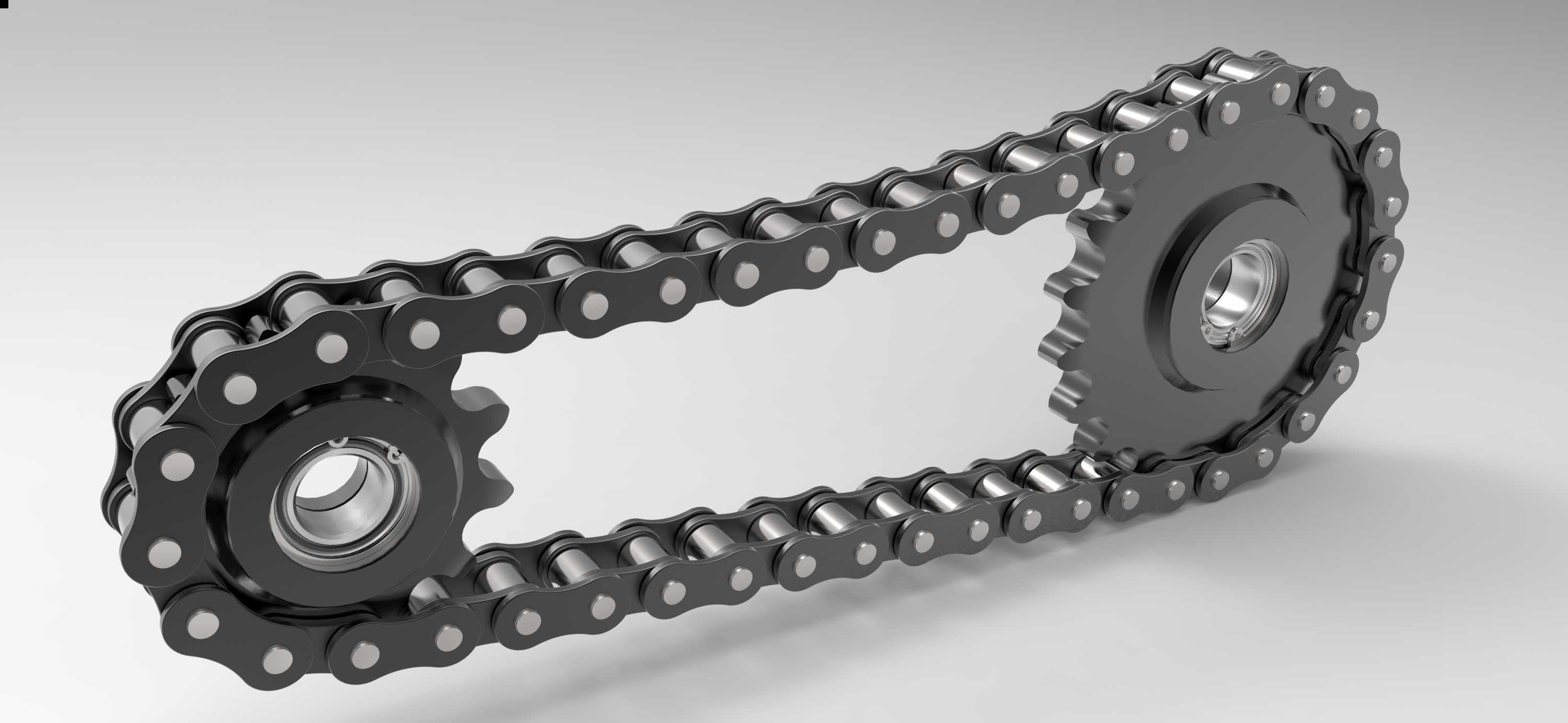

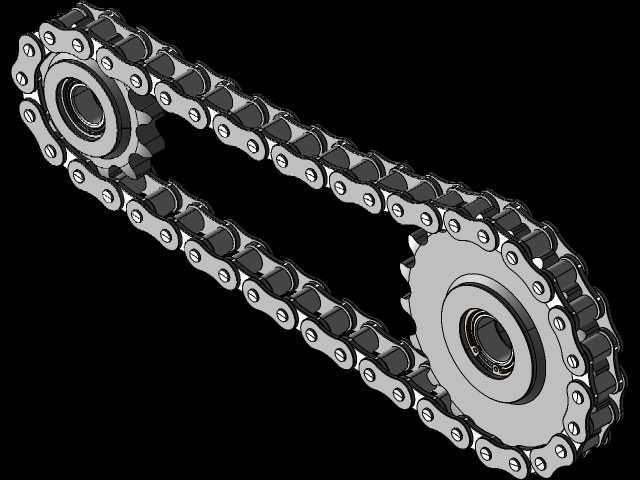

　　这套链传动组合结构，是机械传动系统里应用极广的挠性传动部件，区别于齿轮传动的中心距限制、带传动的打滑丢转问题，能在两轴中心距较大的工况下保持精准的平均传动比，适配从常规轻工输送到重型工程机械动力传递的各类场景。日常做设备结构设计时，很多新手容易忽略链传动的张紧边界与安装同轴度要求，这套模型把链节的铰接间隙、链轮齿形的啮合轮廓都做了还原，能直观看到装配时的公差配合逻辑。

　　从实际应用场景来看，这类双链轮搭配滚子链的结构，常见于自动化生产线的工件输送段、农用机械的动力输出单元、摩托车及非机动车的后轮驱动结构、输送线的动力传递段，还有部分机床的进给传动机构里也会用到。和带传动比，它不需要太大的张紧力，作用在轴和轴承上的径向载荷更小，能在高温、多尘、有油污的恶劣工况下保持稳定工作，不会像V带那样遇油打滑、高温老化失效；和齿轮传动比，它的制造安装精度要求更低，中心距适应范围能从几十厘米到数米，不需要额外布置中间惰轮来适配长距离传动，成本控制优势明显。

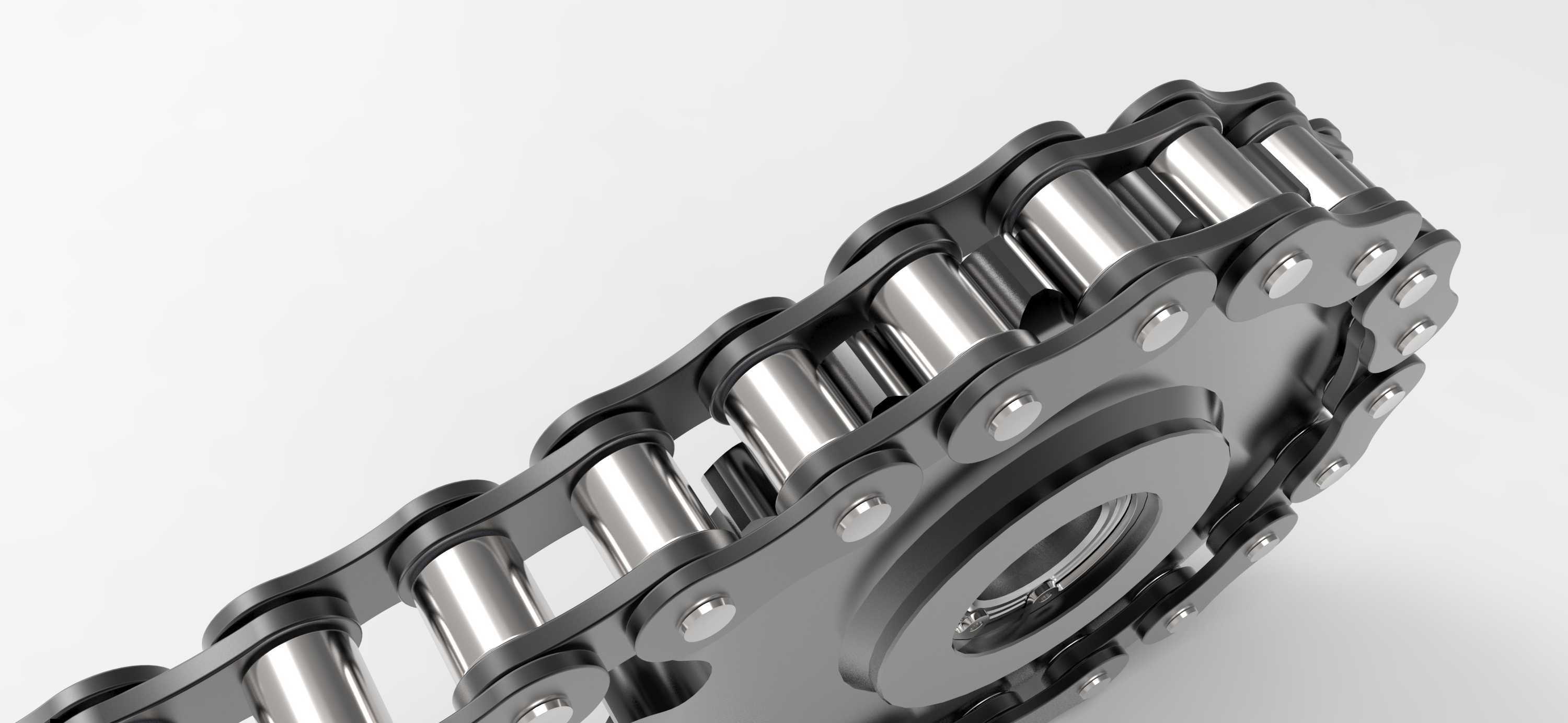

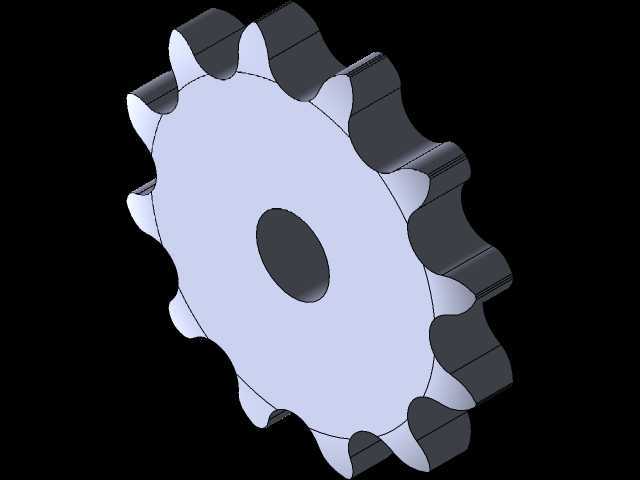

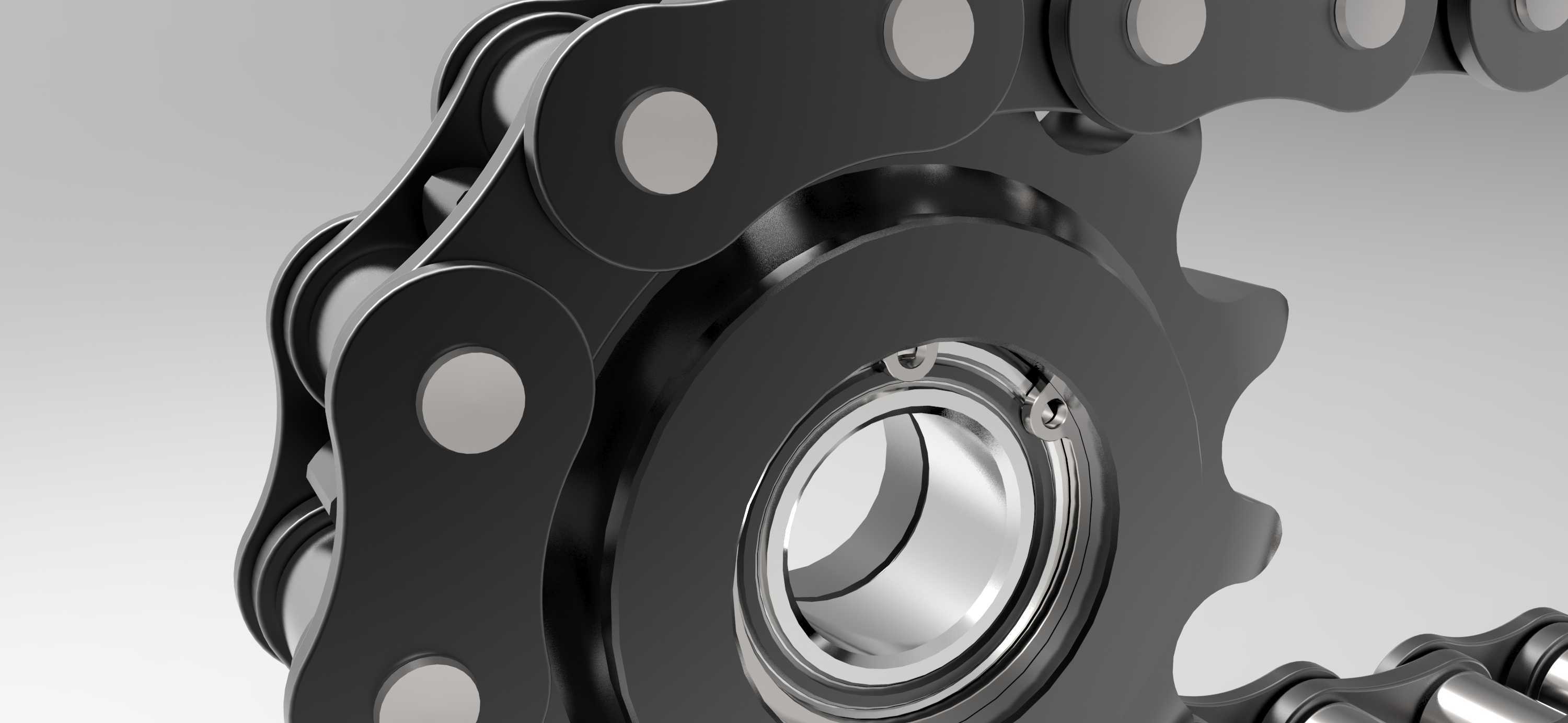

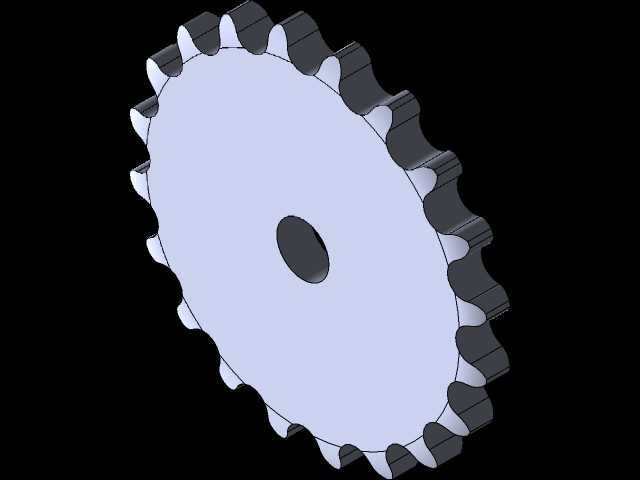

　　从产品功能特性来看，模型里的链条是标准短节距精密滚子链结构，每一节链节由内链板、外链板、销轴、套筒、滚子五个零件组成，滚子在链轮啮合时能绕套筒自由转动，大幅降低齿面的磨损速率，内外链板做了8字形的等强度截面设计，在保证链板抗拉强度的前提下，尽可能减轻了整体重量，降低运动时的惯性冲击。配套的两个链轮，齿数根据常规传动比做了匹配，齿形采用三圆弧一直线的标准齿廓，能保证链节顺利啮入啮出，减少啮合时的冲击和接触应力，链轮中心的轮毂位置预留了标准轴承安装位，能直接适配常用的深沟球轴承，装配时不需要额外加工轴承座的适配结构。

　　做这套结构的三维设计时，首先要确定的是传动功率和输入转速，以此选定链条的节距和排数，节距越大承载能力越强，但高速工况下的动载荷也会越大，所以高速轻载的场景多选小节距多排链，低速重载的场景才会选大节距单排链。其次要核算两链轮的中心距，中心距过小会导致链条绕链轮的包角太小，同时啮合的齿数太少，容易加剧轮齿磨损和链条疲劳；中心距过大则会导致链条松边垂度过大，运行时出现上下抖振的问题，常规设计里中心距一般取30到50倍链条节距，最大不超过80倍，松边要预留张紧调节的余量，要么设置张紧轮，要么把中心距做成可调结构。

　　外形尺寸与安装边界方面，这套模型里的链轮齿顶圆、分度圆、齿根圆尺寸都符合标准滚子链链轮的尺寸规范，链节的销轴长度、链板高度都和对应节距的标准链条参数匹配，安装时要保证两个链轮的端面共面，偏差不能超过两轴中心距的千分之二，否则会出现链条跑偏、咬链、异常磨损的问题。链轮在轴上的轴向定位要可靠，不能出现运行时的轴向窜动，链条装配后的初始垂度要控制在中心距的百分之一到百分之三，水平布置时垂度取小值，垂直布置或者有冲击载荷、反向传动的场景垂度要取更小值，必要时加装张紧装置。另外要注意，链传动的瞬时传动比不是恒定值，因为链条绕在链轮上是多边形的一部分，运行时会产生多边形效应，导致链速周期性波动，带来动载荷和冲击，所以对传动平稳性要求极高的精密传动场景，不能直接用这类普通滚子链结构，需要选用齿形链或者搭配其他稳速结构。

　　很多工程师在选型时容易只看链条的抗拉强度，忽略链条的极限转速和许用功率，实际上链条的失效形式不只是拉断，还有链板疲劳断裂、滚子套筒冲击疲劳破坏、销轴和套筒的胶合、链条铰链磨损导致的节距伸长跳齿，这些失效形式都和运行转速、润滑条件直接相关，设计时必须根据实际工况的转速、功率、工作环境选定对应的链条规格，同时匹配对应的润滑方式，低速工况可以定期人工注油，中速工况用油浴润滑或者飞溅润滑，高速工况就要用压力喷油润滑，才能保证设计寿命。这套三维模型把链节的铰接结构、链轮的齿形细节都做了清晰的呈现，不管是做设备选型时的结构校核，还是做教学演示的传动原理展示，都能直观看到链传动的配合关系，避免设计时出现安装干涉、参数匹配错误的问题。
