槽轮式间歇传动机构结构设计

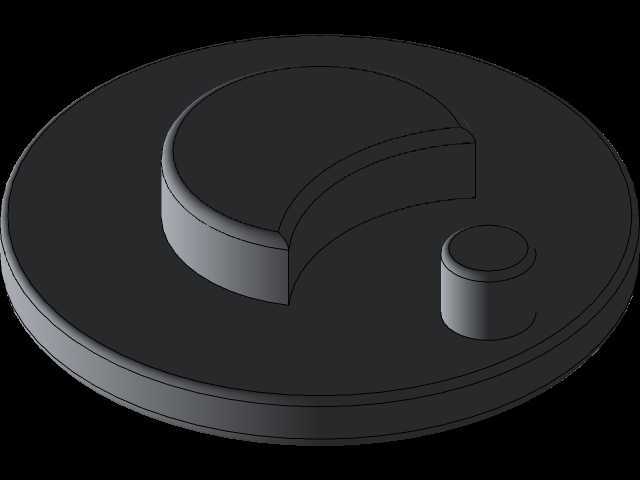

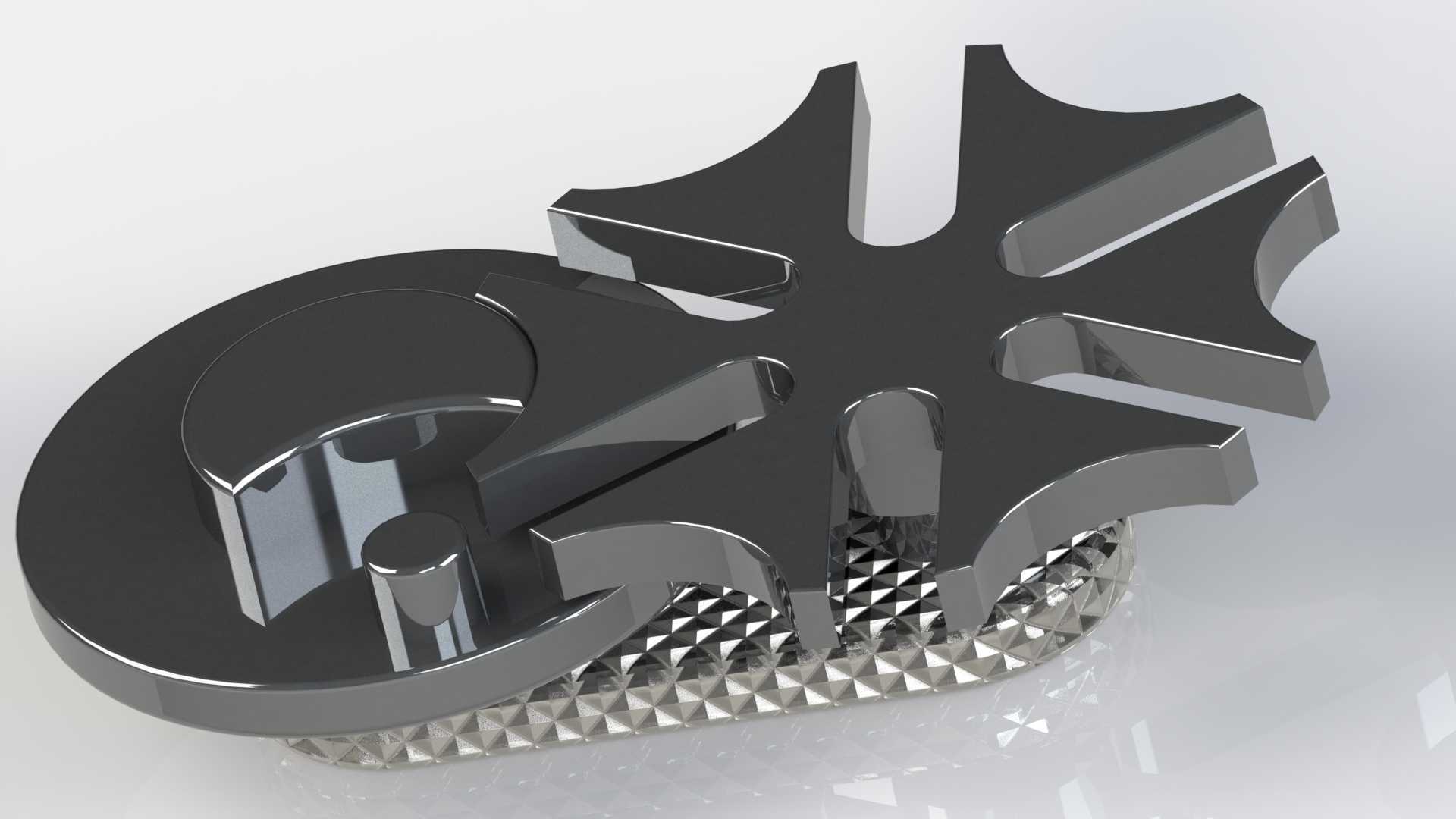

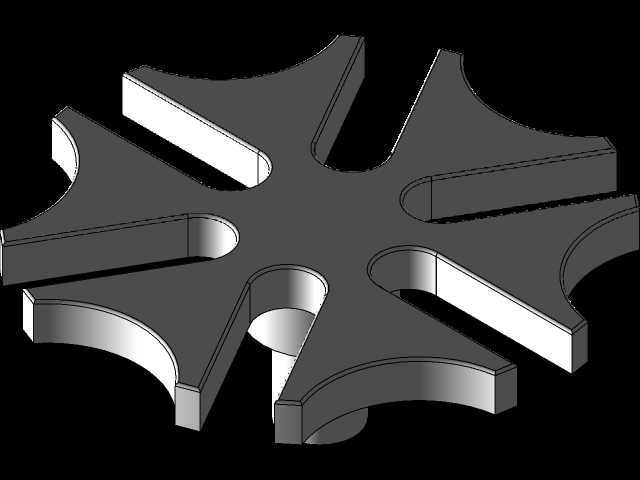

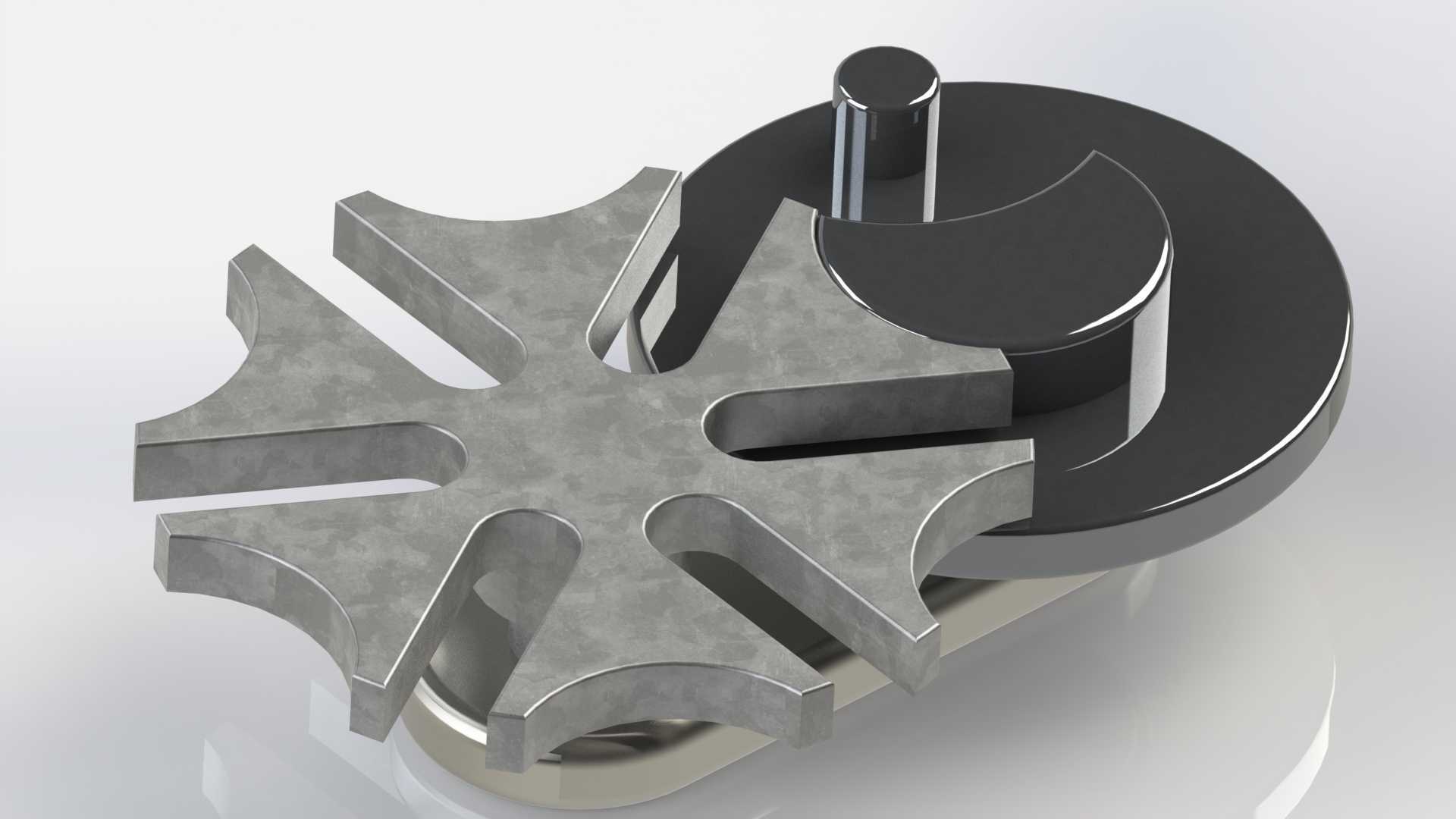

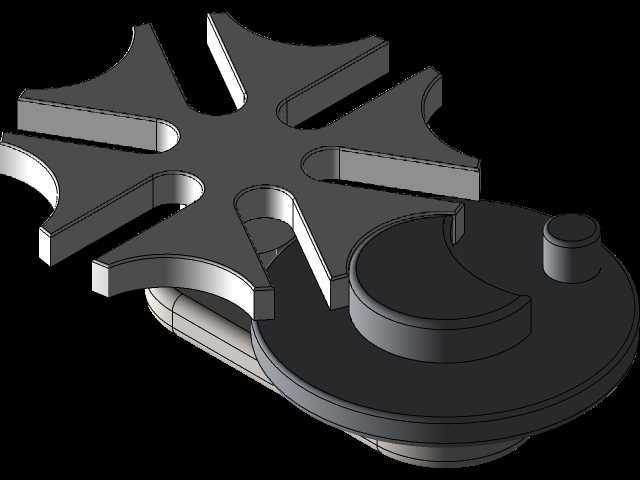

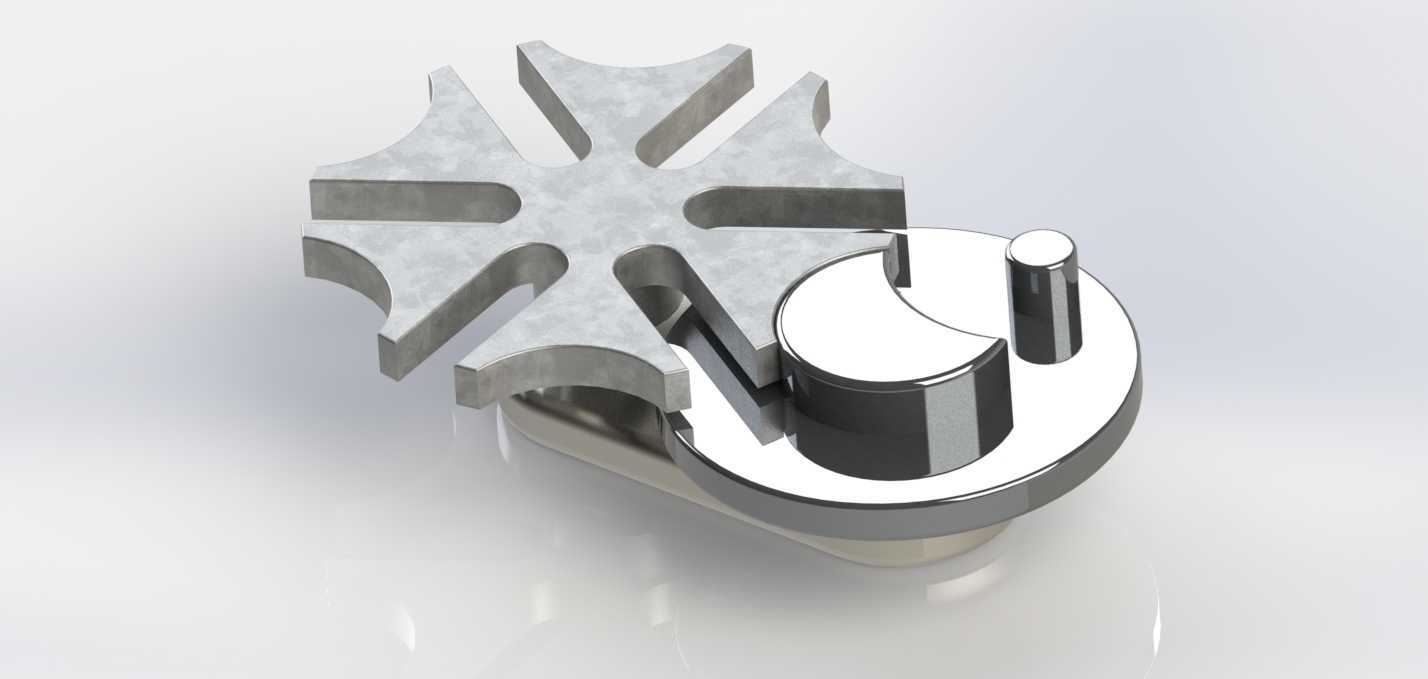

　　在多工位自动化装配、轻工包装、印刷输纸、机床转位进给这类需要实现定角度步进送料的场景里，间歇传动机构的运行稳定性直接决定整线节拍精度与产品良率，槽轮式间歇传动也就是常说的日内瓦机构，是这类工况下应用极为广泛的机械式分度方案，相比凸轮分度器成本更低、结构更易加工维护，相比棘轮机构传动冲击更小、分度定位精度更易控制。这套机构的核心功能是将输入端的连续匀速旋转运动，转换为输出端的周期性间歇旋转运动，每一次动作对应输出端转过固定的分度角度，停顿阶段可配合执行机构完成装配、检测、印刷、上料等工序动作，不需要额外配置复杂的电控分度程序，纯机械结构即可保证动作时序的刚性同步，避免电控信号延迟带来的工位错位问题。从结构设计逻辑来看，这套机构分为主动拨盘与从动槽轮两个核心组件，主动拨盘上配置有圆柱形锁止弧与圆柱传动销，锁止弧的轮廓与槽轮的凹圆弧面完全贴合，当传动销未进入槽轮的径向导槽时，锁止弧会将槽轮完全卡止，避免输出端在外力作用下发生偏移，保证停顿时的工位定位刚性；当主动拨盘旋转至传动销进入槽轮径向导槽的位置时，锁止弧恰好脱离槽轮的止动面，传动销带动槽轮转过固定角度，待传动销从导槽另一侧脱出时，锁止弧再次与槽轮的凹弧面贴合，槽轮重新进入锁止停顿状态，完成一个分度周期。设计过程中首先要根据工位数量确定槽轮的径向槽数，常见的4槽、6槽、8槽结构分别对应90度、60度、45度的分度转角，槽数越少单步转过角度越大，传动过程中的角加速度变化越剧烈，

　　运行冲击与噪声也会相应提升，因此高速工况下通常优先选用槽数更多的结构，但槽数过多会导致槽轮整体直径增大，机构整体占用空间提升，需要结合设备内部安装空间做平衡选型。传动销的直径设计需要与槽轮导槽的宽度做间隙配合，间隙量控制在0.02-0.05mm区间，间隙过大会导致传动换向时存在回差，停顿阶段工位定位精度下降，间隙过小则会提升零件加工精度要求，装配时容易出现卡滞，运行过程中磨损速度加快。锁止弧的配合间隙需要单独控制，既要保证锁止状态下槽轮无周向窜动，也要避免配合面过紧导致拨盘旋转阻力增大，长时间运行出现配合面拉伤。从安装边界来看，这套机构的主动轴与从动轴为平行轴布置，两轴的中心距是核心安装参数，直接决定槽轮与拨盘的啮合轨迹，

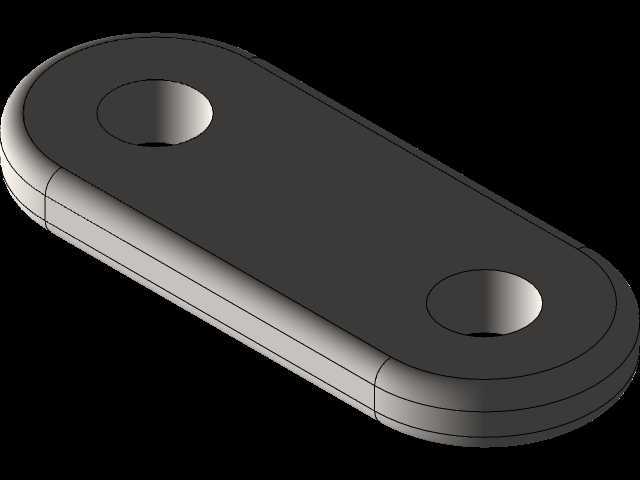

　　中心距偏差过大会导致传动销进入导槽时出现卡滞，甚至无法完成正常的分度动作；主动轴输入端通常可直接连接减速电机输出轴，不需要额外添加传动缓冲结构，从动轴输出端可直接连接转台、送料盘、输送辊等负载组件，输出轴的轴向与径向跳动公差需要控制在0.01mm以内，避免旋转过程中槽轮与拨盘的配合面出现偏磨。机构整体的外形轮廓为扁平盘状结构，厚度方向尺寸紧凑，可直接嵌入设备的安装墙板之间，不需要额外预留过大的避让空间，适合在内部空间紧凑的中小型自动化设备中布置。实际应用中需要注意，这类纯机械槽轮机构的分度角是固定的，无法通过程序调整分度角度，因此在设计初期就需要明确工位数量与分度转角要求，一旦加工完成无法更改参数；运行速度方面，

　　常规加工精度的钢制槽轮机构输入转速不宜超过100rpm，转速过高会导致传动销进入和脱出导槽时的刚性冲击大幅提升，不仅会产生明显的运行噪声，还会加速配合面的磨损，缩短机构使用寿命，高速工况下可对传动销端部加装滚动轴承，将滑动摩擦转换为滚动摩擦，降低磨损与运行阻力。另外在停顿阶段的负载如果存在较大的周向外力，可在输出端额外添加弹性定位销结构，辅助锁止弧承担定位负载，避免长时间运行后锁止弧磨损导致定位精度下降。建模过程中需要重点验证传动销的运动轨迹，确认在整个啮合周期内传动销与导槽侧壁无干涉，锁止弧的起止位置与传动销的进出槽位置完全匹配，避免出现锁止失效或者传动卡滞的问题，装配时需要保证两轴的平行度公差，避免槽轮与拨盘出现偏斜导致配合面受力不均。
