在各类需要变角度传递旋转扭矩的轴系布局中,十字轴式万向节是应用范围极广的基础传动部件,区别于固定式刚性联轴器只能实现同轴间的扭矩传递,这类结构可以补偿两连接轴之间的角度偏移,在存在安装偏差、工作中轴段相对位置发生动态变化的场景下,依然可以稳定传递旋转运动。从实际工程应用来看,这类结构常见于车辆底盘的传动路径、工业设备的长轴系传动段、轻工机械的动力输出端,只要两轴之间存在不超过设计允许值的夹角,就可以通过该结构完成动力的连续传递,避免轴系因强制对中产生额外的弯曲应力,大幅降低轴段、轴承的早期失效概率。

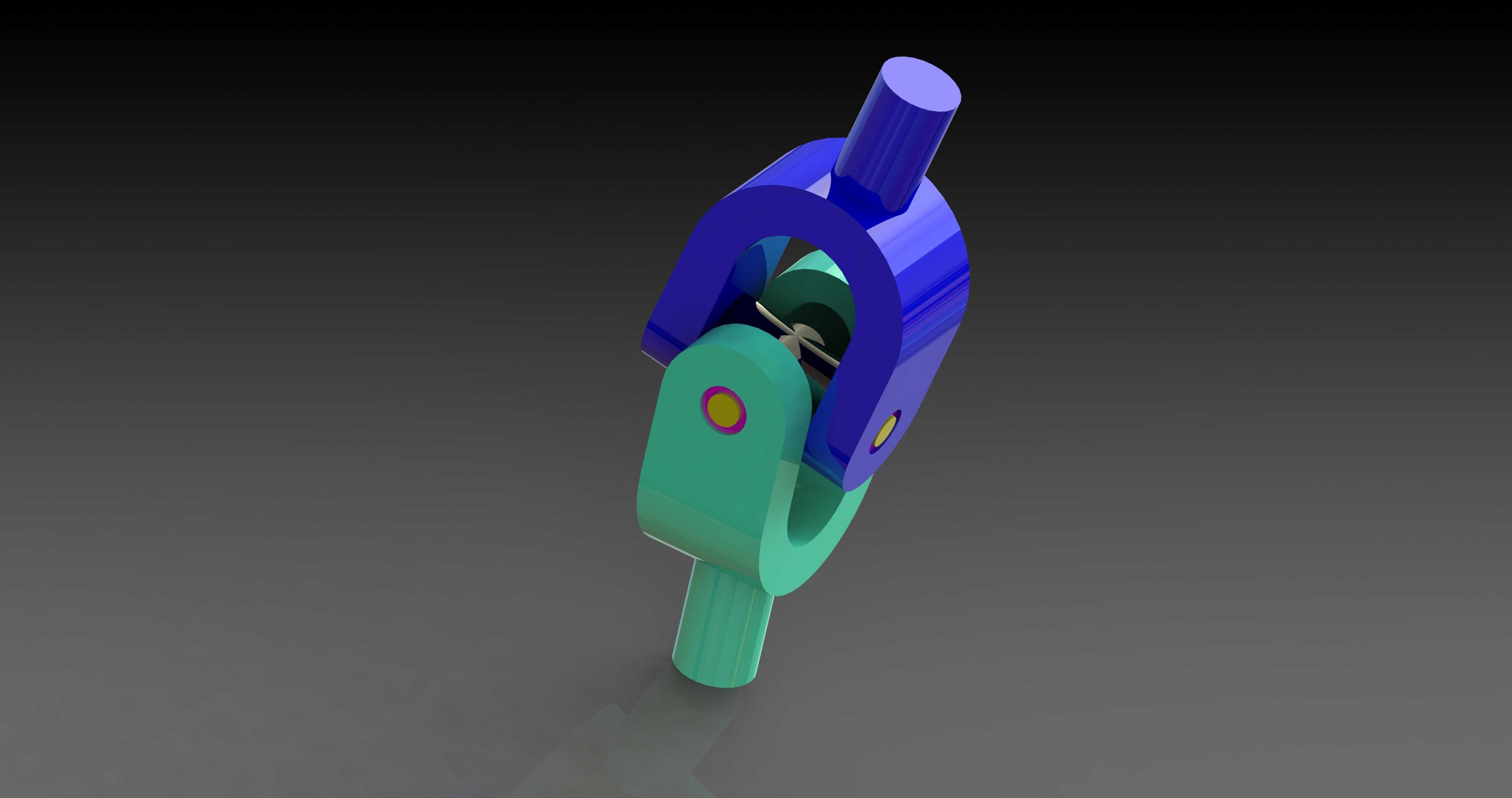

从结构设计逻辑来看,该万向节采用分体式叉形接头配合十字销轴的组合布局,两个叉形件分别对应主动轴与从动轴的连接端,十字轴的四个轴颈分别嵌入两个叉形件的安装孔内,每个铰接位置都预留了合理的转动间隙,保证两轴存在夹角时,十字轴可以在叉形耳孔内自由偏转,不会出现运动卡滞。设计过程中首先要确定的是十字轴的轴颈直径,这个参数直接决定了部件可传递的额定扭矩,轴颈过大会导致整体结构笨重,转动阻力上升,轴颈过小则会在冲击载荷下出现剪切断裂,需要结合匹配轴段的直径、传递扭矩的峰值做匹配计算。两个叉形件的耳板间距需要严格控制,既要保证十字轴装入后没有过大的轴向窜动,也要避免间隙过小导致热胀状态下出现夹死的问题,耳板的厚度需要根据挤压强度做校核,保证在最大扭矩传递时,耳板与十字轴接触的位置不会出现压溃变形。
从安装边界来看,这类万向节的输入端与输出端都采用圆柱轴段的连接形式,轴段直径与配套的轴系孔径保持一致,安装时需要保证两个叉形件的回转中心与十字轴的中心完全重合,否则会在转动过程中产生附加的不平衡力矩,引发轴系振动。单万向节工作时存在瞬时传动比波动的特性,也就是当两轴存在夹角时,从动轴的转速会呈现周期性的波动,夹角越大波动幅度越明显,因此在对传动平稳性要求较高的场合,通常会成对使用双万向节结构,安装时保证中间轴两端的叉面处于同一平面,且中间轴与主动轴、从动轴的夹角相等,就可以消除转速波动的问题,实现等速传动。
在实际选型过程中,首先要核算工作场景下的最大传递扭矩,预留足够的安全系数,尤其是存在正反转切换、冲击载荷的工况下,安全系数需要适当提高,避免瞬时冲击造成部件损坏。其次要确认工作过程中两轴之间的最大夹角,不能超过结构允许的最大偏角,否则会造成十字轴轴颈的局部应力集中,大幅缩短使用寿命。铰接位置的润滑设计也是结构可靠性的关键,十字轴的每个轴颈位置都需要设计润滑通道,保证转动过程中摩擦面可以得到持续的润滑,降低磨损速率,如果是长期在多粉尘、潮湿环境下使用的结构,还需要在耳板外侧加装密封件,阻挡外界杂质进入铰接摩擦面,避免磨粒磨损造成间隙快速扩大。
从外形尺寸的匹配逻辑来看,万向节的最大回转直径不能超过周边安装空间的最小边界,避免转动过程中与周边的机架、护罩等部件发生运动干涉,连接轴段的插入深度需要做明确限定,保证轴端锁紧装置可以可靠固定,防止工作过程中轴段脱出。叉形件的开口宽度需要与十字轴的轴向尺寸精准配合,公差控制在合理范围内,既不能因为公差过大造成传动过程中的冲击异响,也不能因为公差过小导致装配困难。这类结构的零件加工工艺性较好,叉形件可以采用模锻成型后再做机加工,十字轴采用合金钢锻造后经热处理提升表面硬度,兼顾整体韧性与接触位置的耐磨性能,适合批量生产应用,在各类传动系统中作为角度补偿的核心部件,承担着稳定传递动力、补偿安装与工作偏差的重要作用,是轴系设计中非常常用的基础传动组件。
