方形中空带安装凸耳设备支撑基座结构

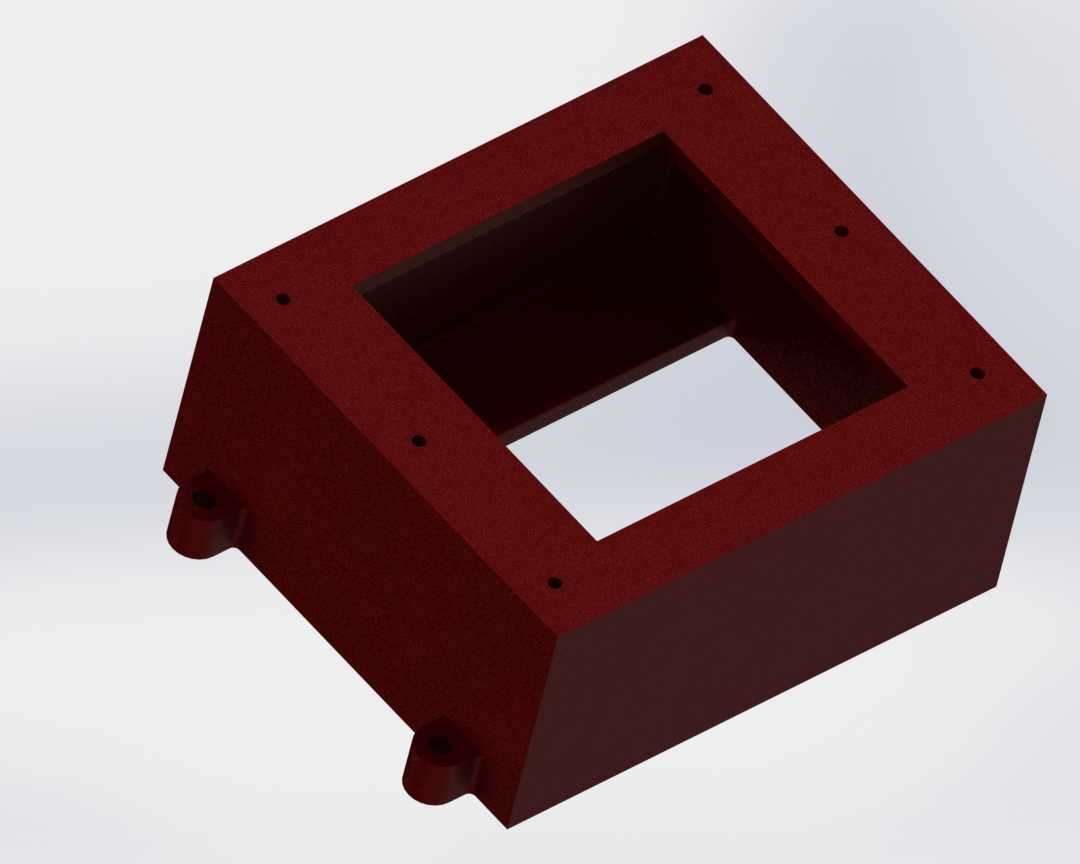

　　在小型非标自动化设备、桌面级实验工装、轻型物料承载台架的搭建场景中，支撑基座作为整套设备的底部承力构件，直接决定了上层结构的安装精度与运行稳定性，这款方形中空结构的支撑基座，正是针对这类小载荷、需预留走线或嵌装空间的应用场景设计。不同于整块实心铣削的厚重底座，这款基座采用中空腔体式结构，在保证整体结构刚度满足使用要求的前提下，大幅削减了构件自身重量，同时腔体内部可直接容纳设备的接线端子、小型传感模块或是配重块，无需额外在基座外侧加装布线槽或是附属安装盒，让设备底部的结构布局更加紧凑整洁。从结构细节来看，基座主体为规则的方形框体，顶面沿框体周向均匀分布了多个螺纹安装孔，这些孔位的位置公差严格按照上层安装板的对接要求设定，

　　装配时可直接通过螺栓实现上层功能模块与基座的刚性连接，无需额外加工转接板，减少了装配环节的累计误差。基座底部两侧延伸出带通孔的安装凸耳，凸耳的安装面与基座底面做了共面铣平处理，保证基座放置在工作台面或是设备机架上时，四个接触点受力均匀，不会出现翘曲晃动的问题，凸耳上的通孔可适配常用的内六角膨胀螺栓或是T型槽螺栓，既可以将基座固定在铝型材机架的台面上，也可以直接固定在水泥地面的预埋螺栓上，适配多种安装场景。设计过程中，针对框体的壁厚做了反复的受力校核，框体侧壁的厚度取值既避免了壁厚过薄导致的顶面受压变形，也不会因为壁厚过大造成材料浪费与重量冗余，腔体内部的转角处均做了圆角过渡处理，一方面减少了注塑或是铣削加工时的应力集中问题，

　　另一方面也避免了直角缝隙积灰难以清理的问题，适配车间多尘的使用环境。基座的外表面做了均匀的喷塑处理，涂层厚度控制在合理区间，既可以起到防锈防腐蚀的作用，也不会因为涂层过厚影响安装孔位的配合精度，安装孔的内螺纹在喷涂前做了防护处理，装配时螺栓可以顺畅拧入，不会出现涂层卡滞螺纹的问题。在实际使用中，这款基座可直接作为小型分拣机构的底部支撑，上层安装直线导轨与气动滑台，中空腔体内穿过滑台的气管与传感器线缆，线缆不会外露在设备外侧，避免生产过程中物料剐蹭导致线缆破损；也可作为小型检测工装的承载底座，腔体内嵌装光源控制器与电源模块，顶面直接安装检测平台与视觉相机支架，整套工装的集成度更高，搬运移位时无需拆分线缆与模块。从安装边界来看，

　　基座的整体外廓尺寸适配常规的40系列铝型材框架搭建，凸耳的安装孔间距与铝型材型材的槽口间距匹配，不需要额外打孔即可完成固定，基座的整体高度控制在合理范围，既保证了腔体有足够的内部容纳空间，也不会因为基座过高导致设备整体重心上移，提升设备运行时的稳定性。针对不同的使用载荷需求，这款基座的结构可做针对性调整，若用于承载较重的冲压类小型机构，可在腔体内部增设加强筋，提升框体的抗变形能力；若用于对重量有严格要求的移动类小设备，可在非承力面做轻量化挖孔处理，进一步降低基座自重。结构设计时充分考虑了加工工艺性，若采用钣金焊接工艺制作，所有的折弯边均预留了合理的折弯余量，焊接位置避开了安装孔的受力区域，减少焊接变形对安装精度的影响；若采用铸件工艺生产，拔模斜度设置在合理范围，脱模后无需大量的后处理即可满足尺寸精度要求，降低加工成本。
