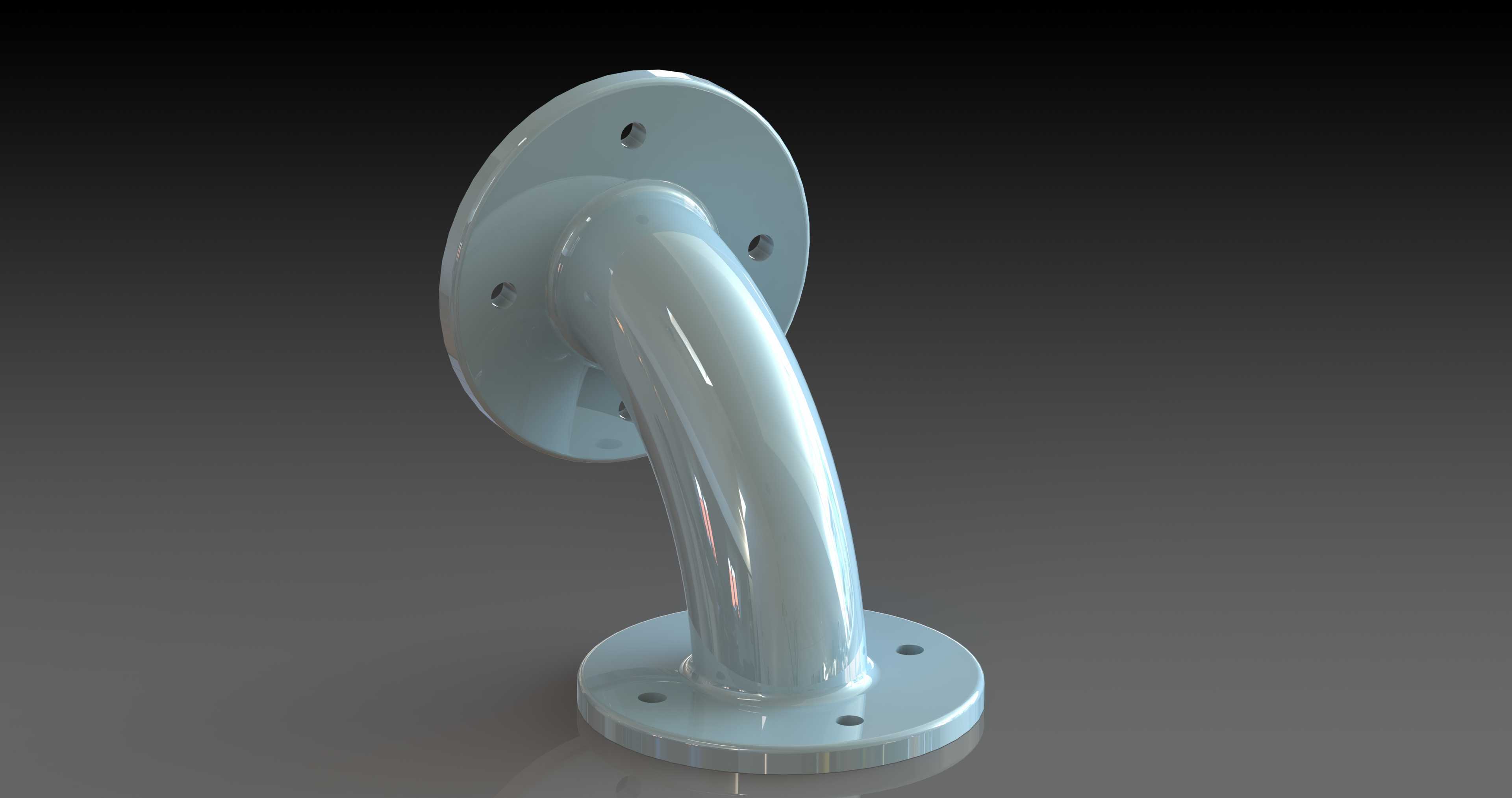

内径1英寸90度弯曲双法兰连接过渡管件

　　在流体输送管路的布设场景中，经常会遇到两段呈垂直角度布置的管路需要对接的工况，尤其是在设备侧壁接口与水平布设管路的衔接位置，常规直通过渡件无法适配角度偏差，带角度的焊接弯头又存在现场焊接作业难度大、后期拆装维护不便的问题，这款双法兰连接的90度弯曲过渡管，就是针对这类垂直转向的管路衔接需求设计的专用连接件。从实际使用场景来看，这类管件常应用在小型水处理设备的腔体出水端、气动系统的阀组转角连接、小型液压站的油路转向位置，也可用于通风管路的小口径风道转向对接，适配内径1英寸的管路通径，能够满足低压流体、压缩气体、常规液压油等多种介质的输送转向需求。产品两端均采用标准圆形法兰结构，法兰盘上均匀布置4个安装通孔，安装时无需对管路端部做套丝、

　　焊接处理，只需在对接法兰之间加装密封垫片，再通过螺栓穿过两端法兰的安装孔锁紧即可完成固定，相比螺纹连接的弯头，法兰连接的形式能够承受更高的管路压力，同时拆装过程不会损伤管路本体，后期需要拆解维护管路、清理管内积垢时，只需松开法兰螺栓即可将过渡件拆下，作业效率远高于焊接式弯头。在设计思路上，这款弯管的弯曲段采用大曲率半径的圆弧过渡，没有采用直角弯折的结构，主要是为了降低介质在转向位置的流动阻力，减少流体在弯管处的紊流、冲蚀问题，尤其是输送带有微小固体颗粒的流体介质时，大曲率的流道能够避免颗粒在转角位置堆积，降低管路堵塞的风险；弯管与两端法兰的衔接位置做了平滑的圆角过渡，没有结构突变，既能够减少流体流动时的局部压损，

　　也能避免应力集中导致的结构开裂问题，在管路存在轻微振动的工况下，平滑过渡的结构能够更好地分散振动带来的应力，提升连接件的使用寿命。从安装边界来看，两端法兰的密封面为平面结构，适配常用的橡胶平垫片、四氟垫片等常规密封件，安装时需要保证两端对接的法兰面与过渡件法兰面平行，螺栓锁紧时要按照对角顺序逐步拧紧，避免单侧受力过大导致法兰变形、密封失效；弯管的弯曲段外侧与安装基准面的预留间隙需要满足最小安装空间要求，避免安装后弯管外壁与周边设备、结构件发生干涉，同时要注意管路内介质的流向，虽然弯管本身没有强制的流向要求，但如果是输送易沉积的介质，建议将弯管的弯曲方向设置为便于介质流动的角度，减少介质残留。在结构细节上，

　　法兰盘的安装孔位置采用了均匀等分的设计，能够适配不同安装角度的对接需求，现场安装时可以根据实际管路的走向，旋转过渡件的角度来对齐安装孔，无需额外调整对接管路的位置，降低现场安装的调整难度；弯管的管壁厚度均匀，整体成型后内外壁光滑，没有明显的凸起、凹陷等结构缺陷，既能够保证流体在管内流动的顺畅性，也能保证整体结构的强度一致性，在额定工作压力下不会出现局部变形、渗漏的问题。对于结构设计人员来说，在进行管路布局设计时，选用这类标准化的法兰弯管过渡件，能够减少现场加工的工作量，提升管路系统的装配一致性，同时法兰连接的形式也便于后期的运维检修，不需要对管路进行破坏性拆解即可完成配件更换；在三维建模过程中，这类弯管的建模需要重点保证弯曲段的曲率连续性，法兰安装孔的位置度要符合公差要求，两端法兰的端面要保证与对应连接管路的轴线垂直，避免安装时出现密封面贴合不严的问题。
