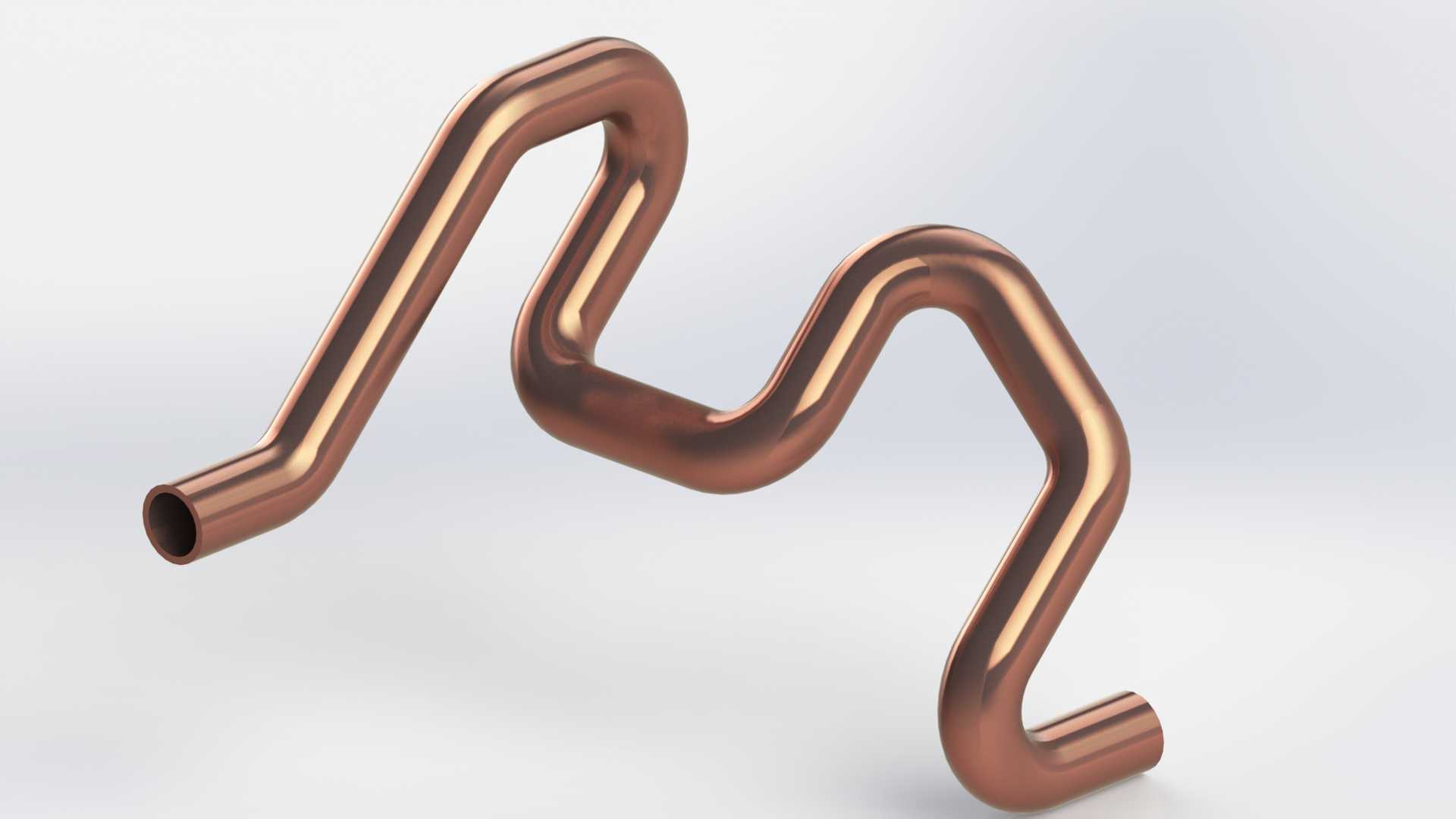

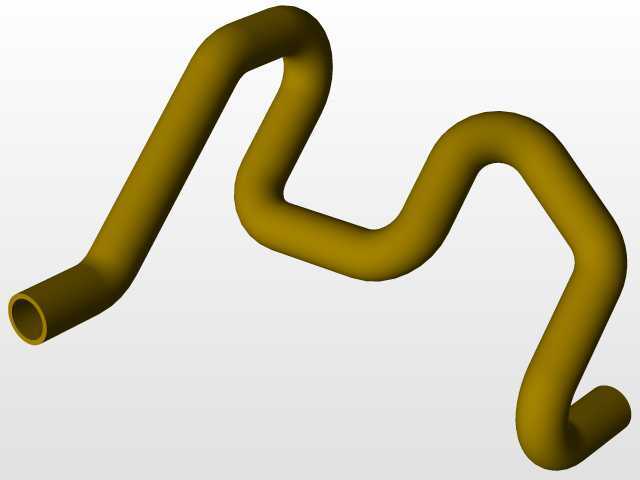

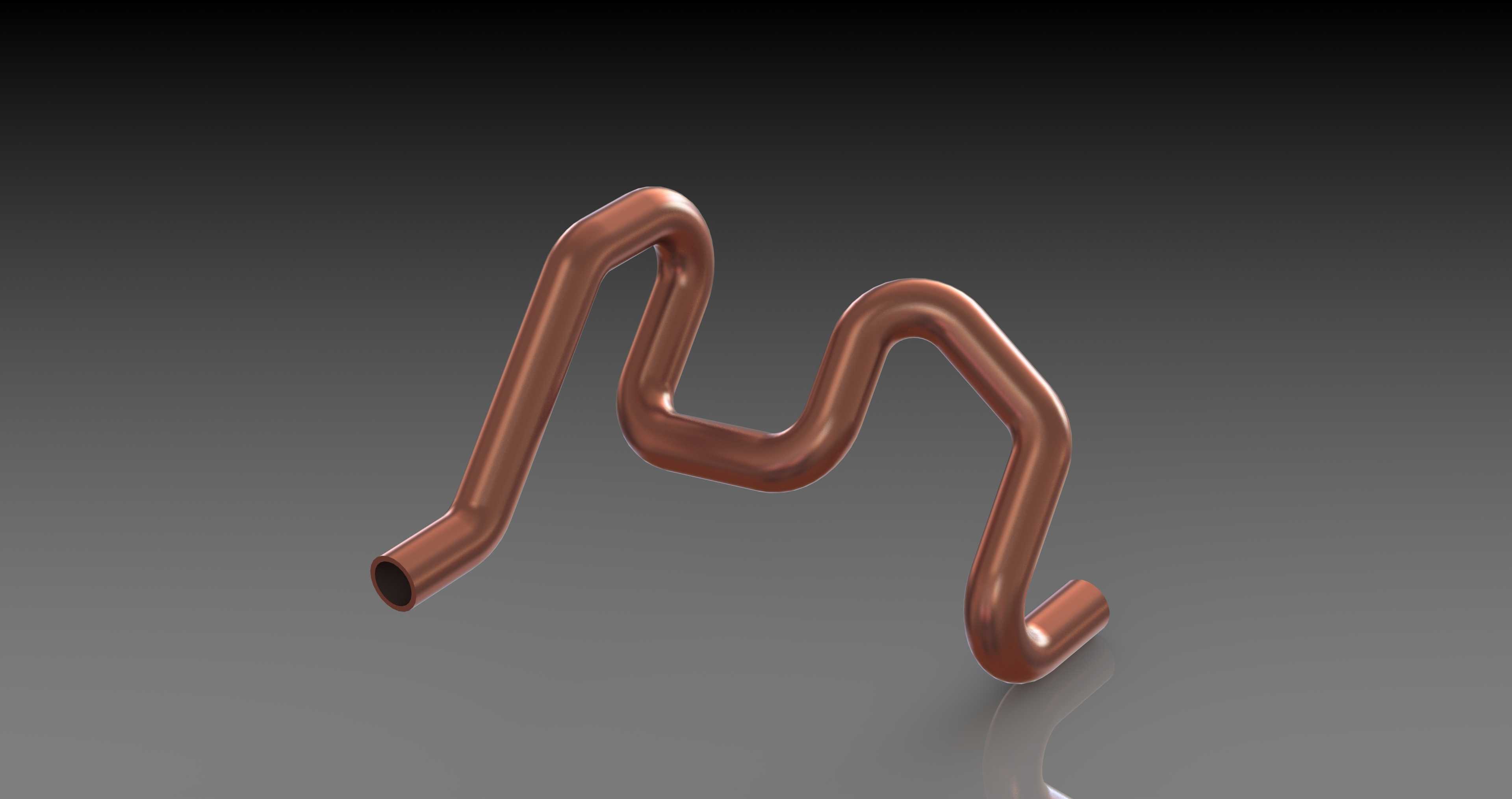

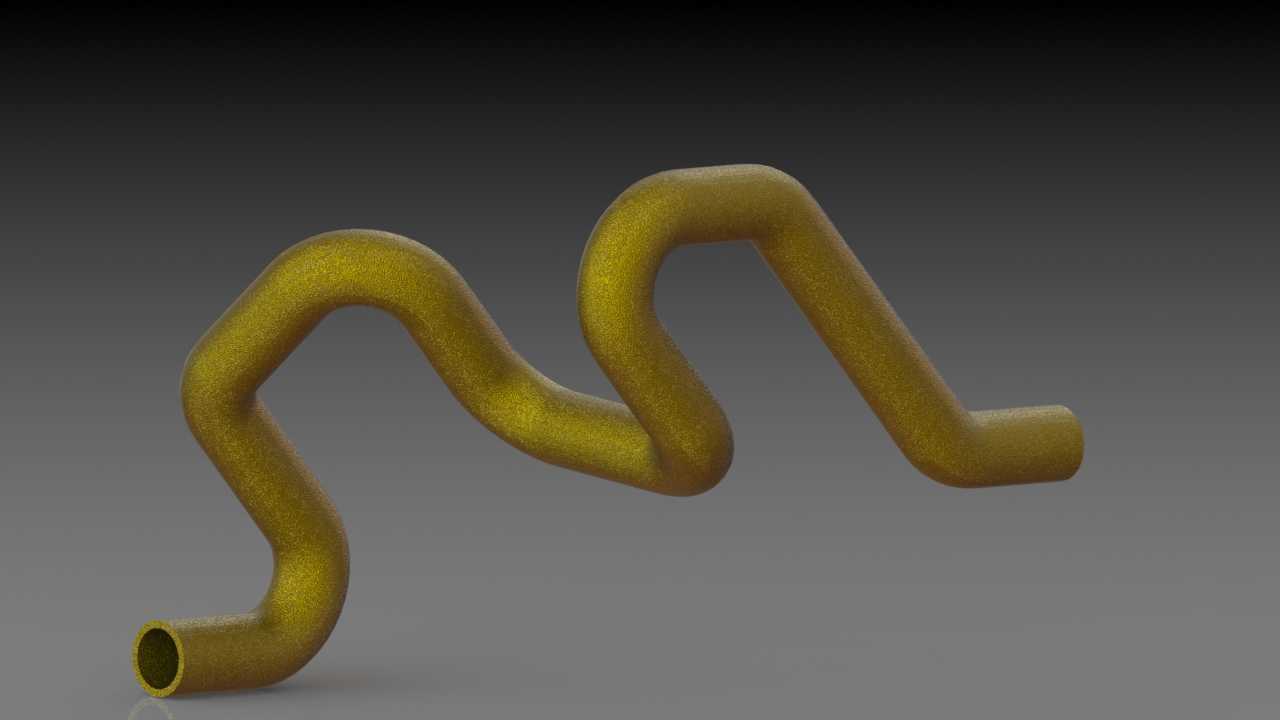

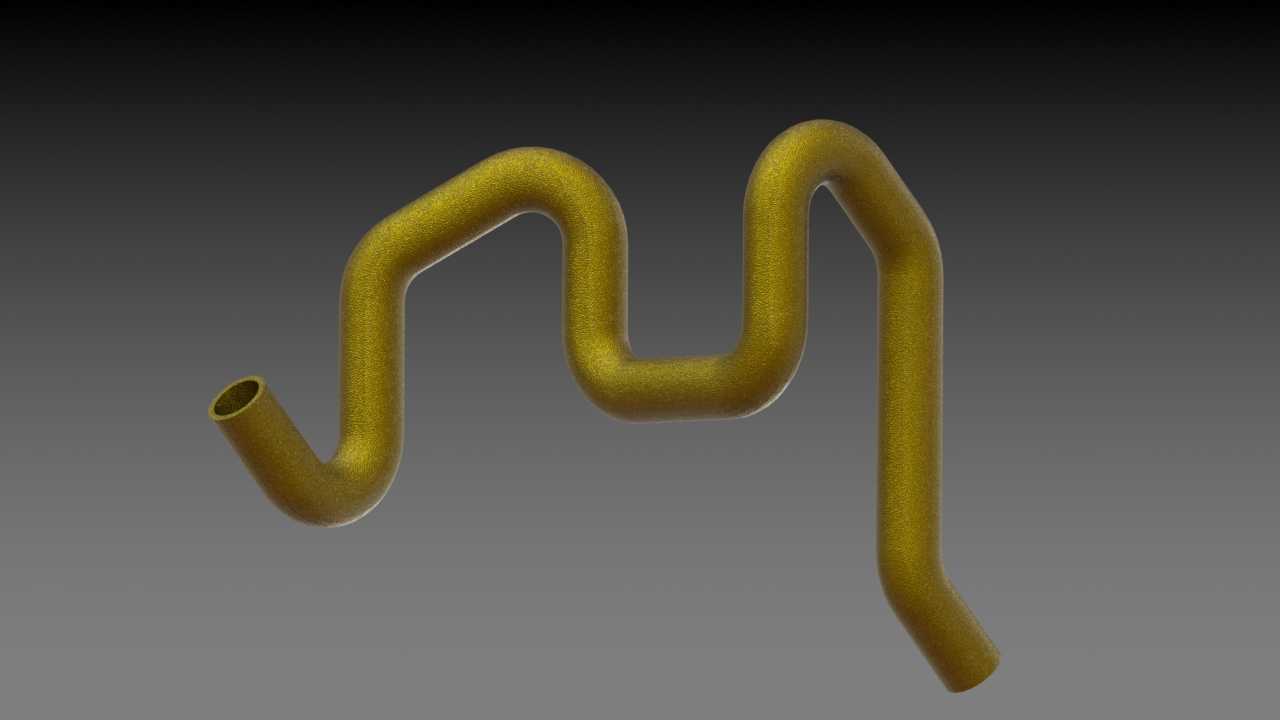

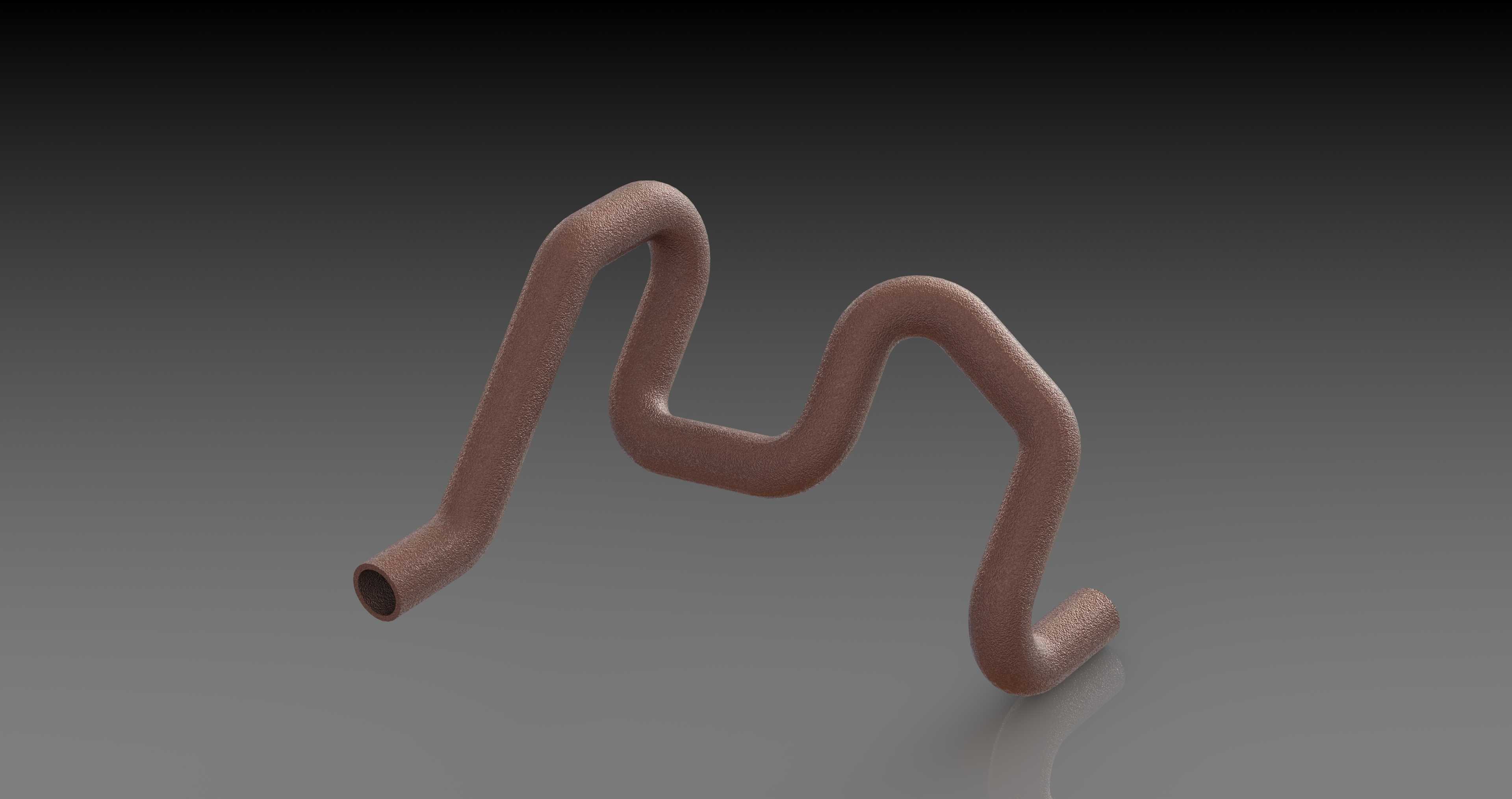

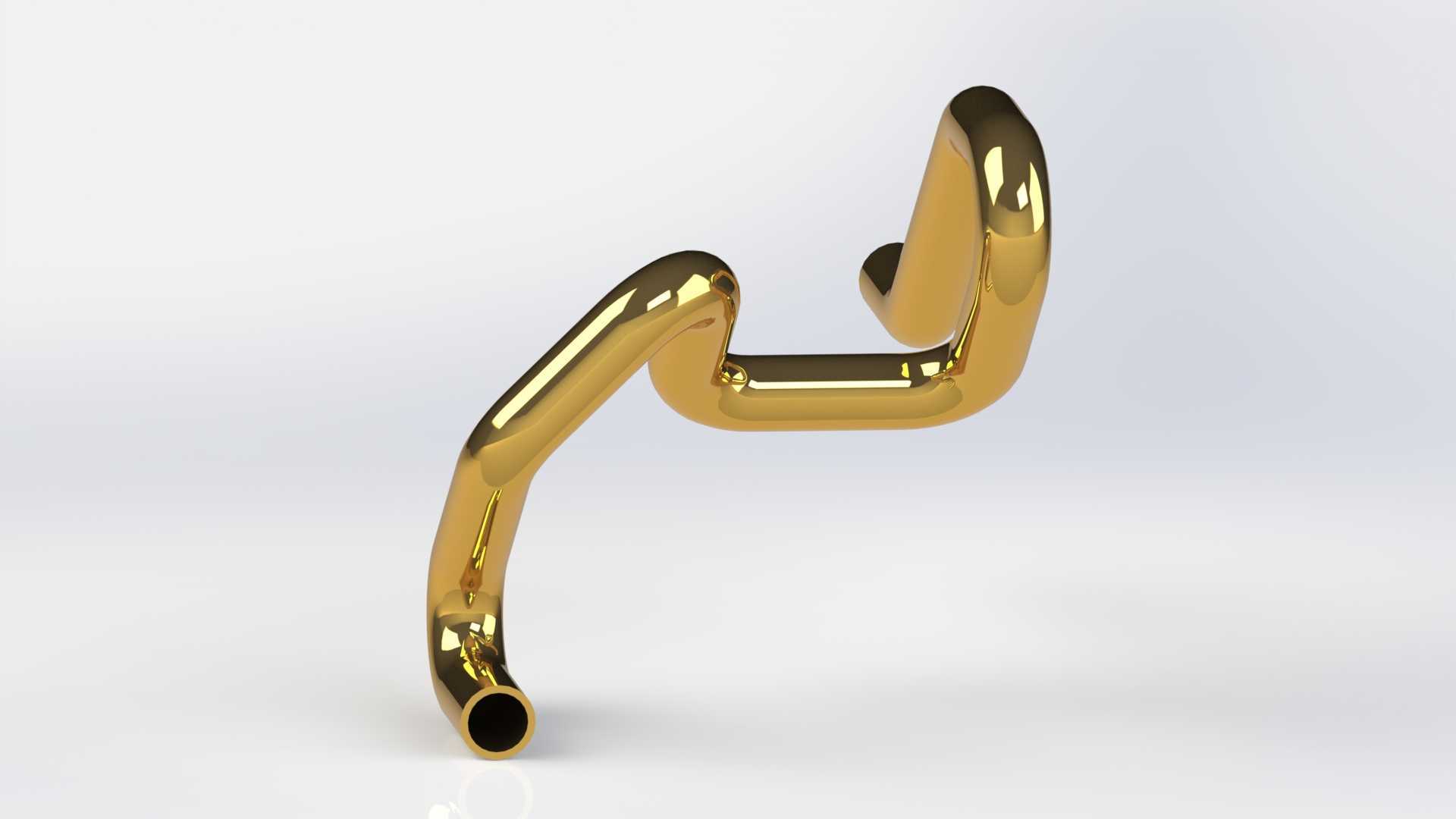

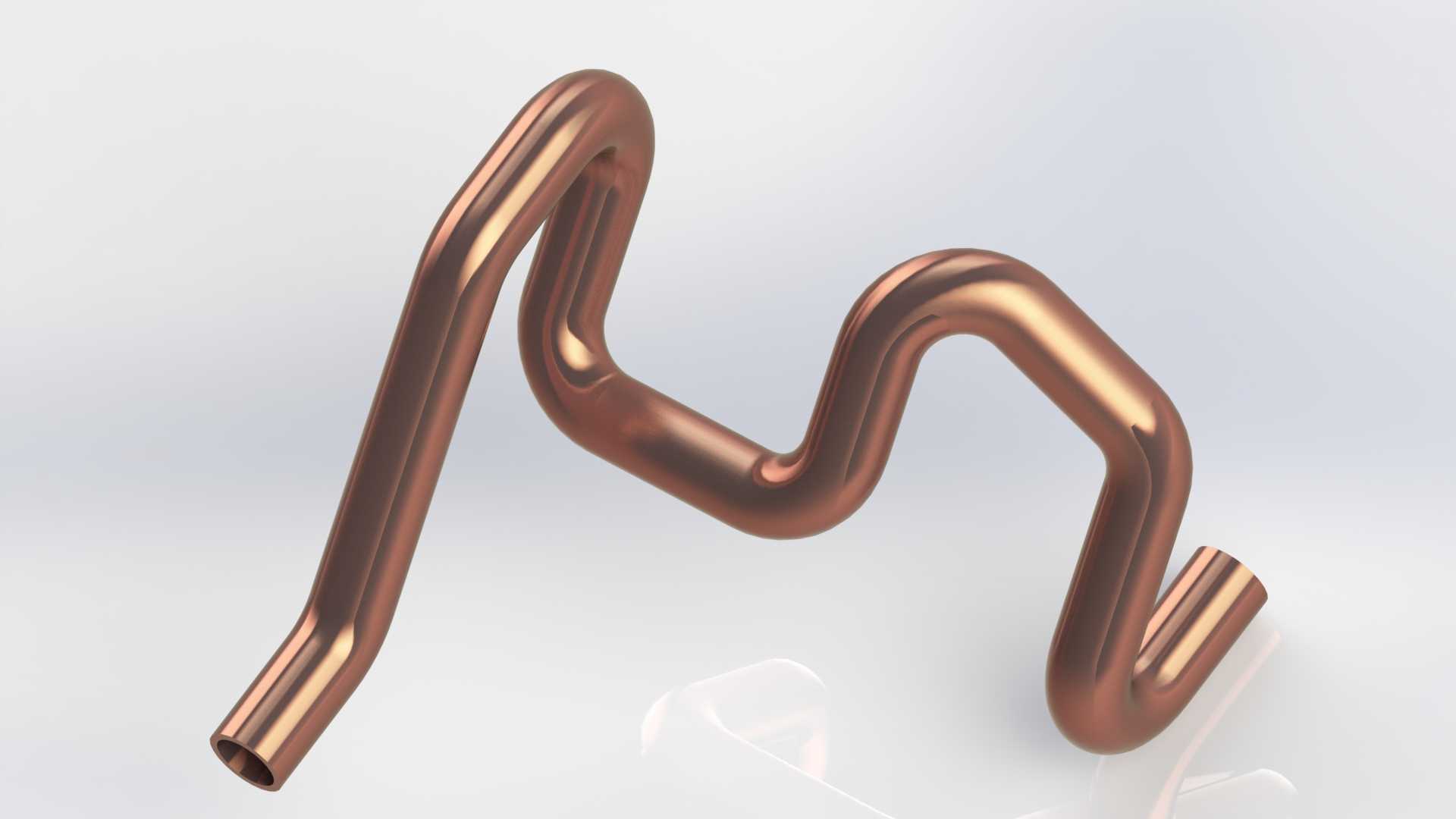

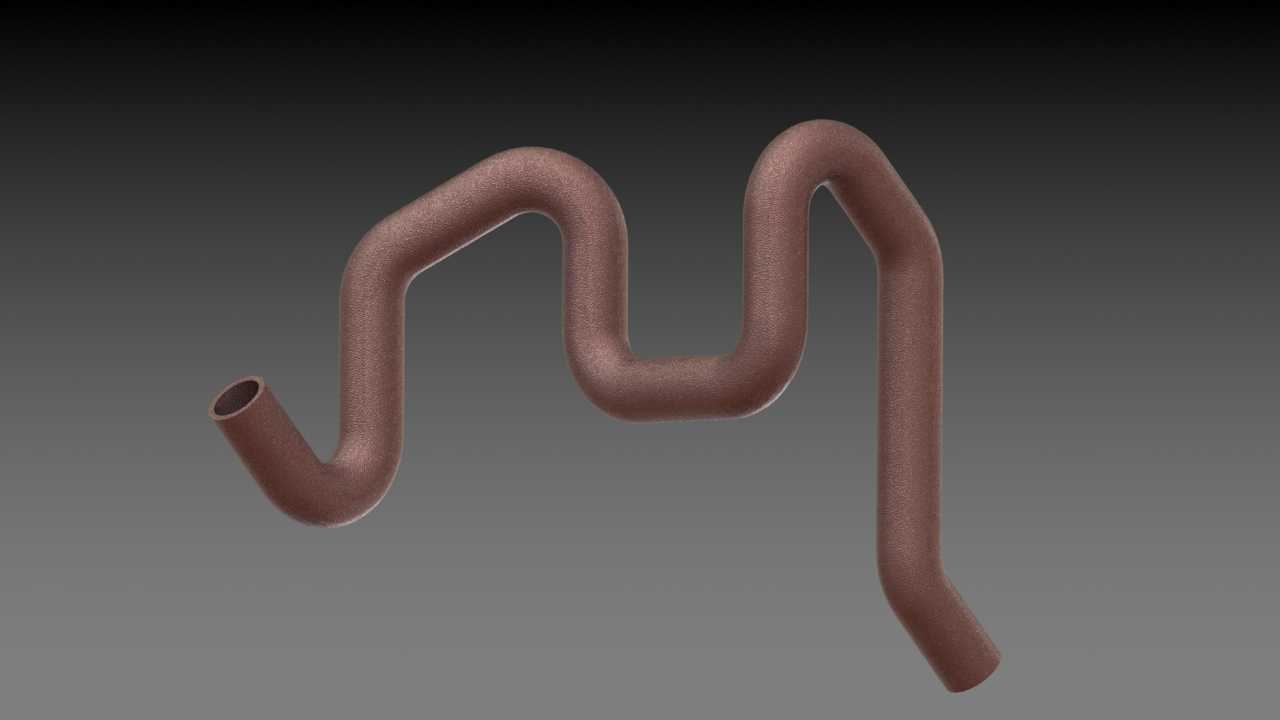

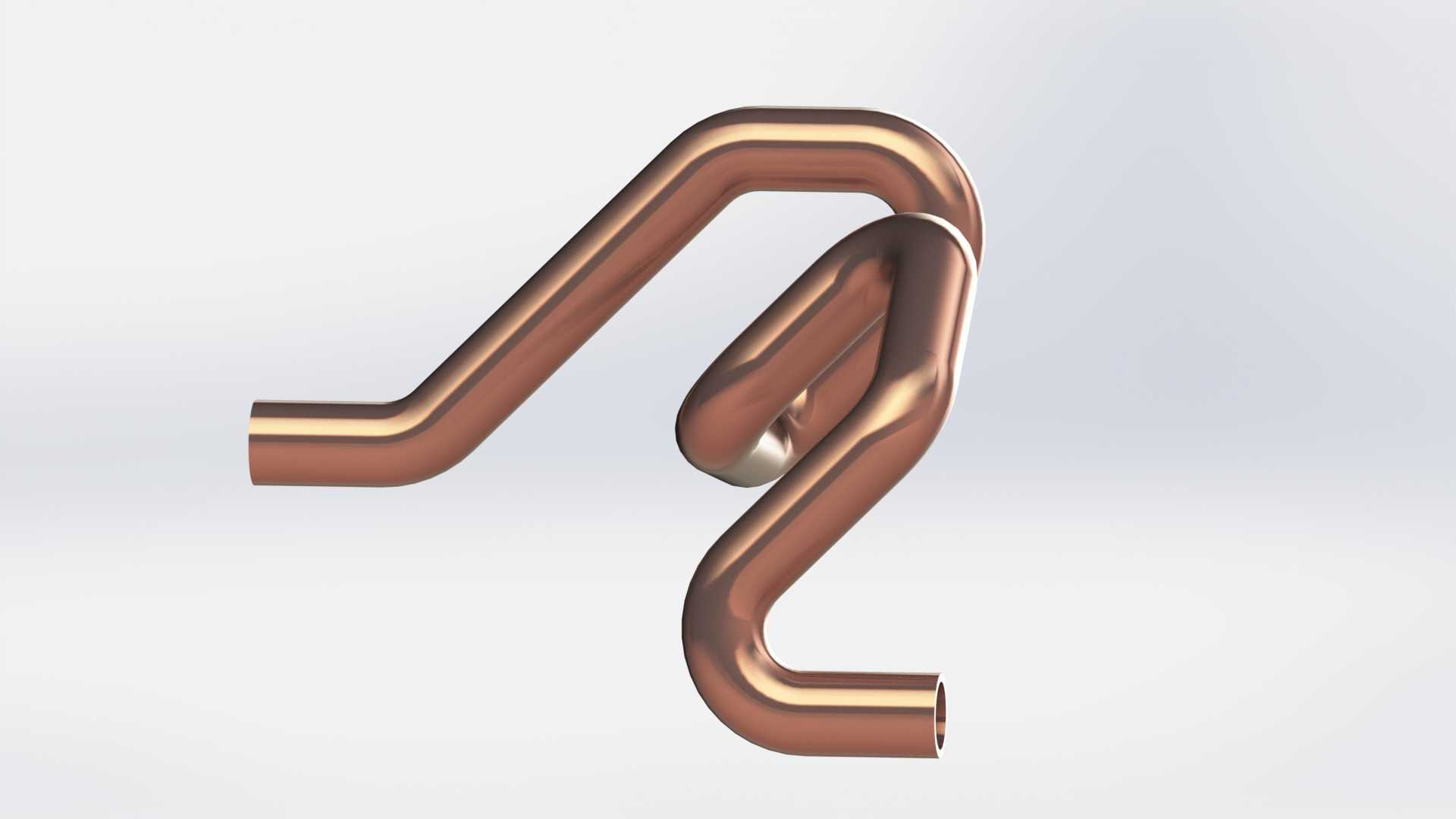

多弯折异形弯管管路结构设计

　　这类多弯折异形弯管，常见于空间受限的流体输送场景，比如小型动力单元的油路排布、紧凑型实验设备的气路连接、定制化温控系统的冷却液回路，在设备内部安装空间被各类阀组、电控元件、结构件挤占的情况下，常规直角弯头拼接的管路会出现干涉问题，一体弯折成型的异形弯管就能顺着设备内部的空余间隙走管，不需要额外增加管接头，既减少了管路的泄漏点，也能压缩管路整体占用的空间。从结构功能上看，这类弯管的内壁需要保持连续顺滑的过渡，弯折段的曲率半径经过匹配管路通径设计，避免流体在弯折处形成涡流增大流阻，尤其是输送带有一定粘度的液压油或者冷却介质时，顺滑的内壁过渡能降低管路的压力损失，减少泵组的负载损耗。设计这类管件的时候，首先要确认两端接口的安装坐标与朝向，

　　先在三维环境中定位两端接口的安装基准面，确定管口的对接方向与伸出长度，再结合周边零部件的排布边界，逐段调整弯折段的走向，每一段弯折的曲率都要匹配实际弯管加工的工艺极限，避免出现曲率过小导致弯管加工时管壁起皱、壁厚减薄超差的问题。走管路径规划时，要避开设备内部的运动部件行程范围，同时预留出管路安装时的操作空间，比如管口对接时扳手的操作余量，管路固定卡箍的安装位置，还要考虑设备运行时的振动影响，在弯折段适当预留形变余量，避免长期振动下管路焊缝或者接口处出现疲劳开裂。从安装边界来看，这类弯管的所有外轮廓都要和周边零部件保持足够的安全间隙，和带电部件的间隙要满足电气安全要求，和发热部件的间隙要考虑热胀冷缩的影响，

　　必要时还要在对应段增加隔热防护结构。管路的壁厚选择要匹配工作压力等级，弯折处的壁厚减薄量要控制在标准允许范围内，保证管路的承压能力满足工况要求。建模过程中采用扫掠特征生成主体结构时，要重点检查路径的连续性，确保路径上没有尖锐折角，所有弯折处都做顺滑的曲率过渡，生成实体后要检查内壁的顺滑度，避免出现特征生成导致的内壁凸起或者凹陷，影响流体输送效率。这类异形弯管不需要额外拼接多个标准弯头，减少了接头数量，也就降低了管路泄漏的风险，同时一体成型的结构抗振性能更好，适合在有持续振动的设备工况下使用。在实际设备装配中，这类定制弯管能大幅提升管路排布的整洁度，避免管路杂乱堆叠，也方便后期的设备维护检修，不需要拆解多段管路就能排查周边的元件故障。

　　设计时还要考虑管路的固定点设置，在每段平直段或者弯折处合理设置卡箍固定位，避免管路在流体冲击下出现晃动，固定点的位置要避开管路的应力集中区域，防止长期受力导致管路变形。对于输送特殊介质的管路，还要结合介质的腐蚀特性选择对应的管壁材质，建模时预留好表面处理的厚度余量，保证最终加工完成的管路通径满足设计流量要求。
