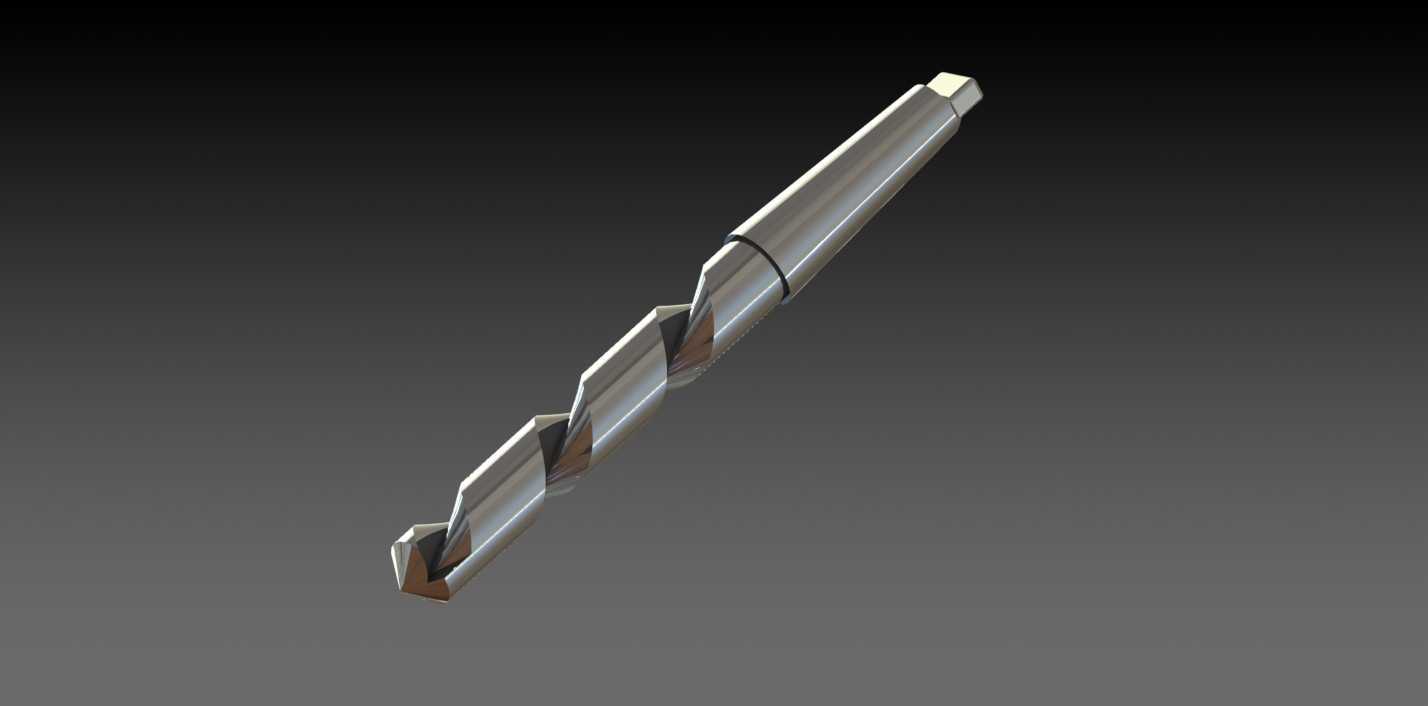

15毫米直径镀铬锥柄麻花钻结构模型

　　在机械加工的孔加工工序里，15mm直径属于中等规格的常规加工孔径，覆盖了通用机械装配、钢结构件预制孔、液压阀块安装孔、模具模板过孔等大量常见加工场景，这款镀铬锥柄麻花钻的三维结构，完全还原了实际量产刀具的所有功能特征，建模时每一处结构都对应实际加工中的功能需求，没有多余的装饰性设计。先从安装端说起，这款钻头采用莫氏锥柄结构，锥柄的锥度严格遵循通用机床主轴的锥孔配合标准，不需要额外装夹套就能直接适配对应规格的台钻、立钻、车床尾座以及摇臂钻床的主轴锥孔，锥柄尾部的扁尾结构，是为了配合主轴内部的楔铁拆卸结构设计的，既可以传递钻削时的扭矩，避免钻头在锥孔内打滑，也能在钻头磨损需要更换时，通过楔铁顶出扁尾快速拆卸，不需要敲击钻身损伤刀具精度。

　　钻身的螺旋槽结构是麻花钻的核心功能区，建模时螺旋升角完全按照高速钢钻头的常规加工参数设置，这个角度直接决定钻削过程中切屑的排出效率，15mm规格的钻头加工钢材时，切屑会沿着螺旋槽顺畅向外排出，不会在孔内堆积造成堵屑、烧刀的问题，槽型的抛光处理对应实际产品的镀铬工艺，镀铬层一方面可以降低槽壁的表面粗糙度，减少切屑排出时的摩擦阻力，另一方面也能提升钻身表面的硬度，减少切削过程中工件材料对钻身的粘附，尤其是加工低碳钢、铝合金这类粘性材料时，镀铬层能有效避免积屑瘤附着在钻身上，保证孔径加工的一致性。钻尖部分的建模还原了标准麻花钻的顶角、横刃以及后角结构，118度的通用顶角适配绝大多数黑色金属、有色金属的钻削加工，横刃的修磨结构也做了还原，

　　实际加工中横刃是钻削轴向力的主要来源，标准修磨后的横刃可以大幅降低进刀时的轴向阻力，减少机床的负载，也能避免钻头刚接触工件时出现滑移、孔位偏移的问题。从安装边界来看，这款钻头的总长度、锥柄长度、钻身有效切削长度都严格遵循国标直柄麻花钻的尺寸规范，有效钻深可以覆盖15mm直径钻头常规加工的孔深范围，不会出现切削行程不足的问题，锥柄的大端、小端直径尺寸完全匹配对应莫氏锥度的参数，装夹后锥面的配合面接触率能达到90%以上，保证高速旋转时的同轴度，避免钻削时出现摆振，导致孔径超差、孔壁粗糙度过高的问题。在实际生产场景中，这类钻头的使用频率极高，不管是单件小批量的设备维修加工，还是批量生产的流水线零件加工，

　　15mm的孔径都是非常常见的装配尺寸，比如普通M12螺栓的过孔就需要加工到13.5-15.5mm区间，15mm的钻头刚好可以满足多数通用装配的过孔需求，另外在模具加工中，模板的冷却水道孔、顶针过孔也经常用到这个规格的钻头，镀铬的表面处理也让这款钻头比普通发黑处理的钻头防锈能力更强，在车间存放环境下不容易生锈，减少了刀具日常维护的工作量。建模过程中，所有的过渡圆角、刃口倒角都做了还原，没有出现尖锐的非功能棱角，这也和实际刀具的生产工艺一致，钻头在热处理后都会对非刃口部位做倒角处理，减少应力集中，避免钻削过程中出现崩刃、断钻的问题，螺旋槽和钻尖刃口的衔接处也做了平滑过渡，保证切屑排出时不会在衔接处出现卡滞。
