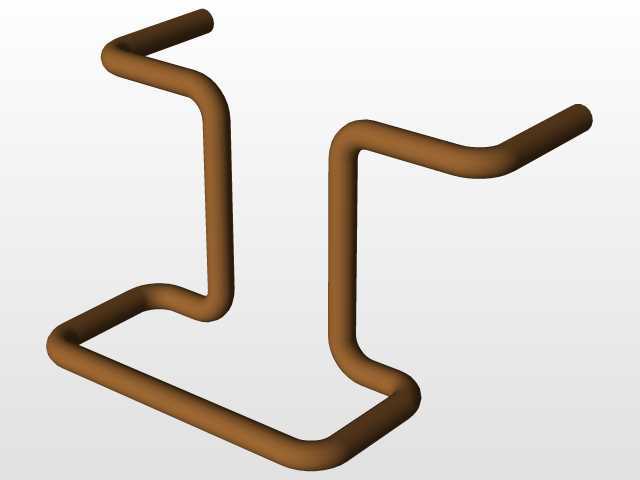

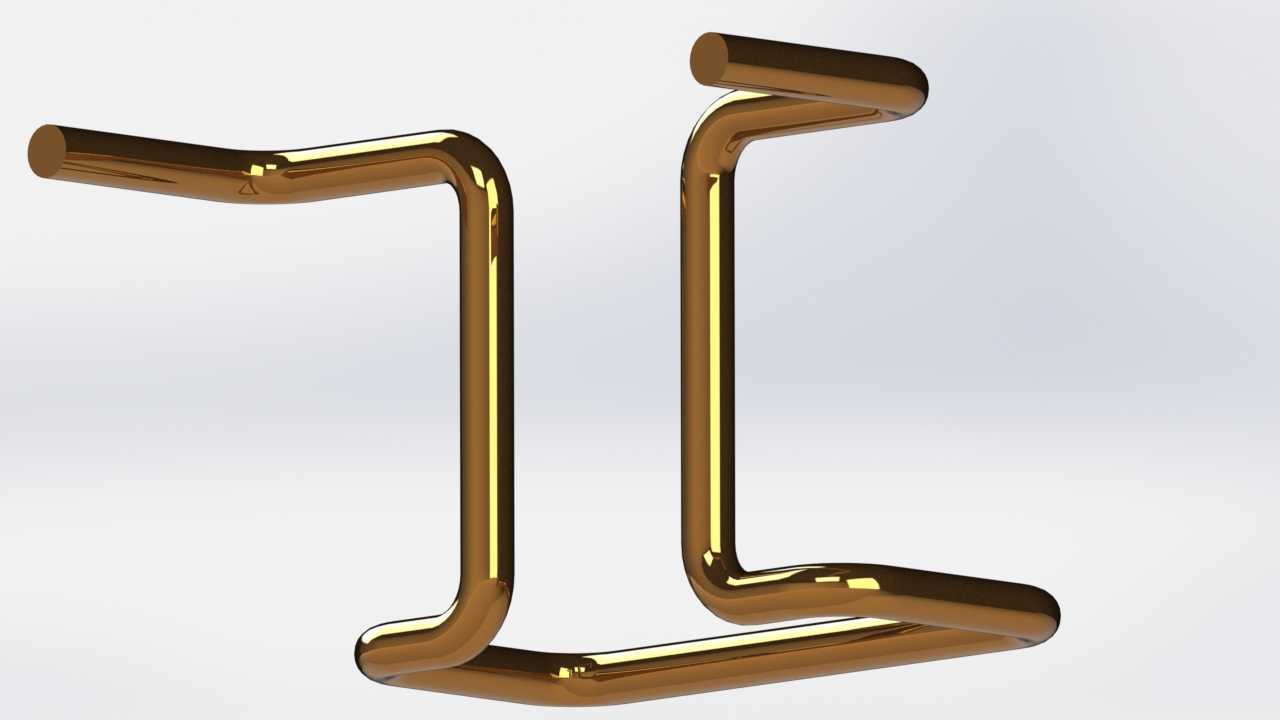

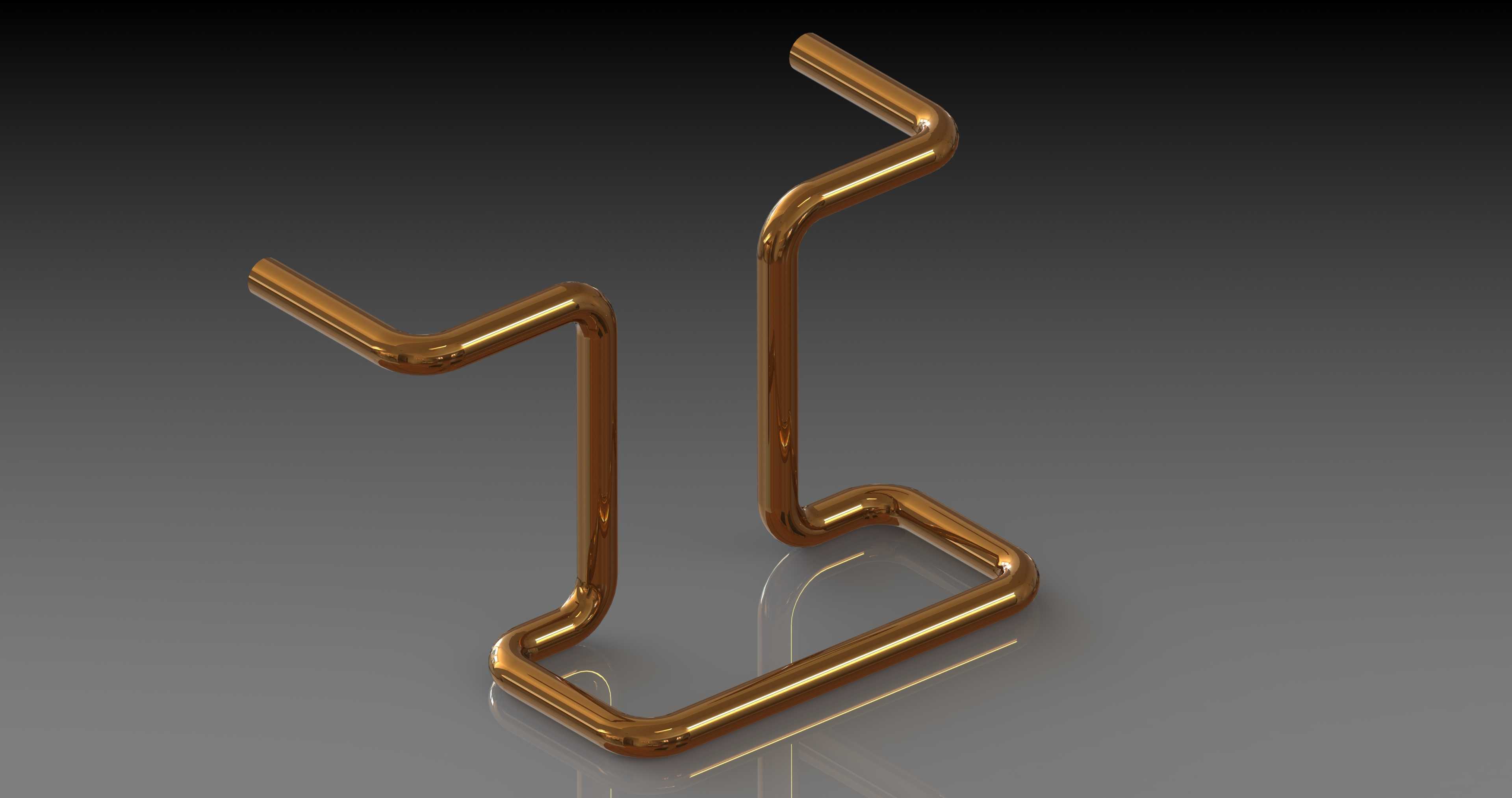

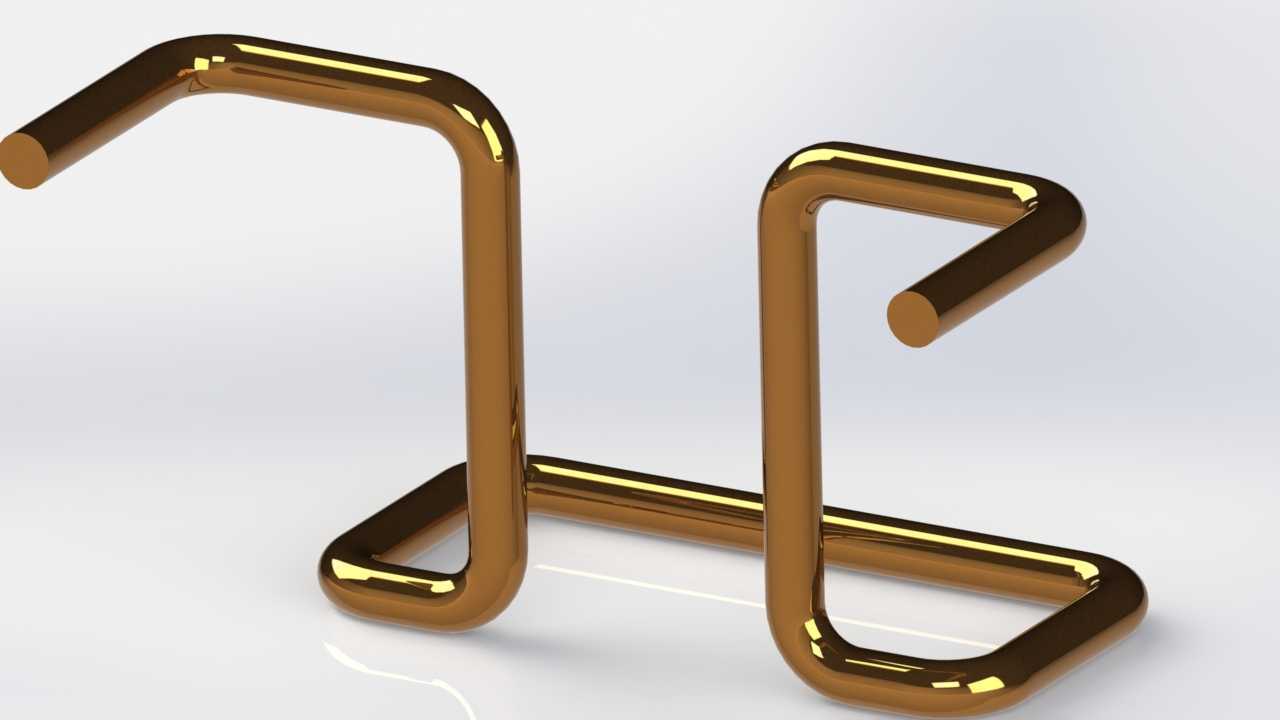

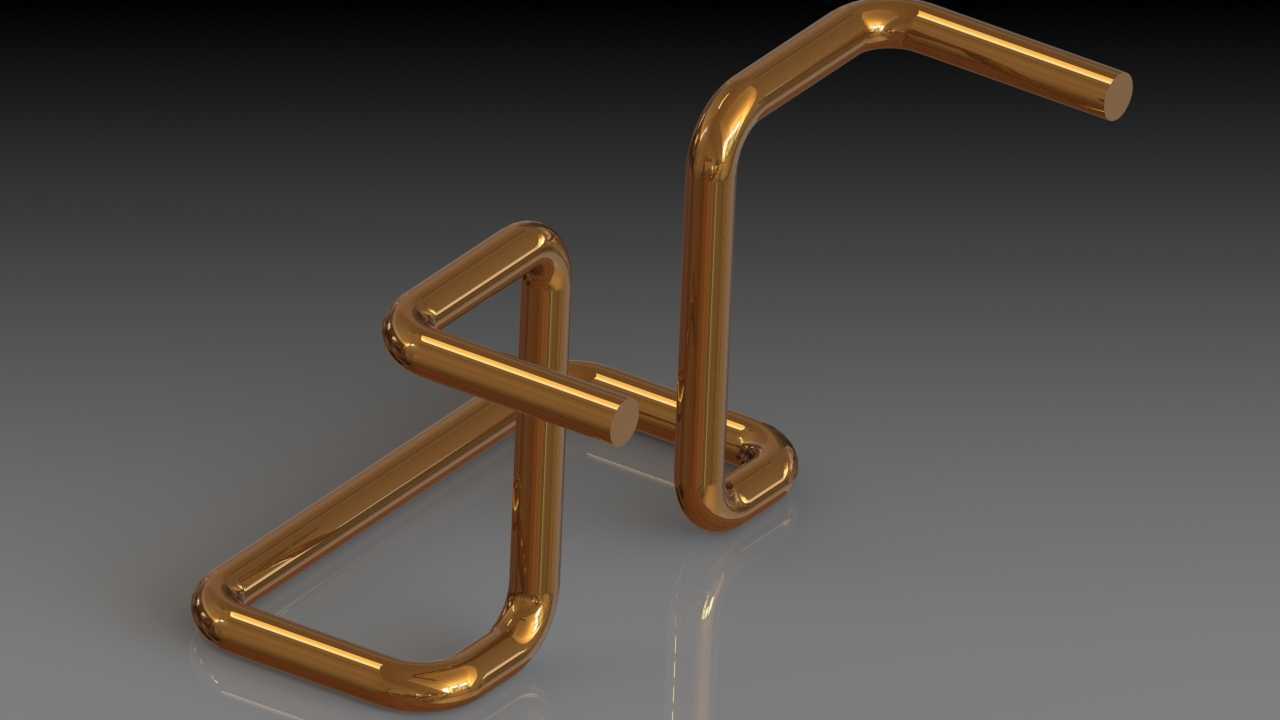

铜质弯折管路支撑构件三维造型

　　做这类弯折管路支撑件的造型，最先要捋清楚的是现场安装的边界约束，很多刚入行的建模人员容易只盯着外形做扫掠，忽略了实际装配时的干涉问题。这类构件常见于小型流体管路的布设场景，比如实验室气路终端的管线固定、小型液压站的旁通管路支撑，还有部分电子设备散热管路的定位，它不需要承担大载荷，核心作用是给薄壁管路提供稳定的支撑点，避免管路长期受流体脉冲振动出现焊缝开裂或者接头松脱的问题。

　　设计的时候最先确定的是底部的安装基准面，底部的矩形弯折段不是随便做的造型，这个平面要和安装基板完全贴合，两个弯折的直角边要保证和安装面的垂直度控制在0.1mm以内，不然锁紧固定件的时候会出现翘边，长期受振会松动。往上延伸的两段竖管段的高度差是根据实际避让的空间来定的，高的那一段支撑位是给上层布设的管路预留的，低的支撑位对应下层管路，两个支撑点的水平间距要匹配管路的弯曲半径，不能让管路在固定位置出现憋弯的情况，不然会增大流体阻力，甚至造成管路弯折处通径变小影响流量。

　　扫掠成型的时候，截面的选择要匹配实际的管材规格，这里用的是等径圆管截面，整个扫掠路径的圆角过渡是重点，所有弯折位置的内圆角半径不能小于管材外径的1.5倍，要是圆角做小了，实际弯管加工的时候会出现管壁外侧拉薄、内侧起皱的问题，直接影响构件的结构强度。很多新手做扫掠的时候容易忽略路径的连续性，整个弯折路径要保证G1连续，也就是相邻线段在连接位置相切，不然做出来的构件弯折位置会有明显的棱边，既不符合弯管加工的工艺要求，安装的时候也容易刮伤管路的外保护层。

　　从安装边界来说，底部矩形段的两个长边长度要比固定件的安装宽度多出至少5mm的余量，方便安装的时候调整固定位置，不需要在现场二次修磨。两个向上延伸的支撑臂的末端要做轻微的倒角处理，不能留尖锐的切口，一方面是避免安装的时候划伤操作人员，另一方面也防止穿装固定管卡的时候被毛刺卡住。构件的整体高度要控制在安装空间的净空以内，比如用在设备内部的话，要和周边的电气元件、其他传动部件留出至少10mm的安全间隙，避免设备运行过程中出现磕碰。

　　实际应用里，这类支撑件不需要做额外的表面处理，铜质本身的防锈性能足够应对常规的室内工况，要是用在有轻微腐蚀的环境里，只需要在外层做钝化处理就可以，不需要喷涂，不然反而会影响和管卡、安装面的贴合精度。建模的时候还要考虑加工的工艺性，整个构件是单根管材连续弯折成型的，没有焊接拼接的位置，所以扫掠路径的总长度要匹配原材料的下料长度，算上弯折位置的材料延伸量，不能出现路径长度和下料长度偏差太大的情况，不然加工出来的构件尺寸会超差。

　　很多人做这类造型的时候会把重点放在渲染效果上，其实工程类的构件造型，核心是要把工艺约束和安装要求嵌到建模参数里，比如每个弯折段的长度、圆角半径、相对位置尺寸，都要能直接导出到加工图纸里指导生产，而不是只做一个看起来像的外观。比如两个支撑臂的平行度要控制在0.2mm以内，不然固定管路的时候会出现管卡装歪，管路受附加应力的问题。底部安装面的平面度也要有要求，不能出现翘曲，不然锁紧螺丝的时候会把构件拉变形，导致支撑位置偏移。

　　这类构件虽然结构简单，但是在管路系统里的作用很关键，要是支撑位置设计不合理，很容易造成管路共振，时间长了就会出现泄漏问题。所以建模的时候不光要把外形做准确，还要结合实际的管路振动特性调整支撑点的位置，尽量把支撑点设在管路振动的节点位置，最大化降低振动传递。扫掠的时候还要注意截面的方向，整个路径上的圆截面要始终和路径保持垂直，不能出现截面扭转的情况，不然加工出来的管材会有扭弯的缺陷，根本没法正常安装。
