中型轮式装载机配套高卸铲斗结构

　　在散料转运尤其是煤矿井下及地面堆场的物料倾卸场景中，常规铲斗的卸料高度往往无法满足高位料仓、加高运输车厢的卸料需求，高卸铲斗正是针对这类痛点开发的装载机专用工作属具，其结构设计直接决定了散料装卸的作业效率与设备适配性。从实际作业工况来看，这类7立方级容积的高卸铲斗，主要匹配中型轮式装载机使用，作业场景覆盖煤矿采掘面的原煤短距离转运、洗煤厂的煤堆高位堆存、散货码头的物料加高卸料等场景，相比标准铲斗，其最大的优势在于卸料时的举升高度冗余更大，能够在不额外改装装载机举升臂的前提下，完成更高位置的物料倾卸，避免了常规铲斗卸料时物料撒漏、无法对位高位受料点的问题。

　　从结构设计思路来看，该铲斗在建模阶段就充分考虑了组装便捷性与作业耐用性，整体采用分块式焊接结构，斗体主切削刃部位做了加厚耐磨处理，侧刃与斗底板的衔接位置采用圆弧过渡设计，既减少了物料装填时的阻力，也避免了散料在斗内拐角处的残留堆积。斗体内部设置的加强筋板并非采用满焊的整块钢板，而是根据作业时的应力分布做了分段式布置，在斗体与装载机摇臂、拉杆连接的铰接耳板位置，做了双层板加厚处理，铰接孔内预留了耐磨衬套的安装位，能够在长期重载作业下减少铰接位置的磨损量，降低后期维护的更换成本。

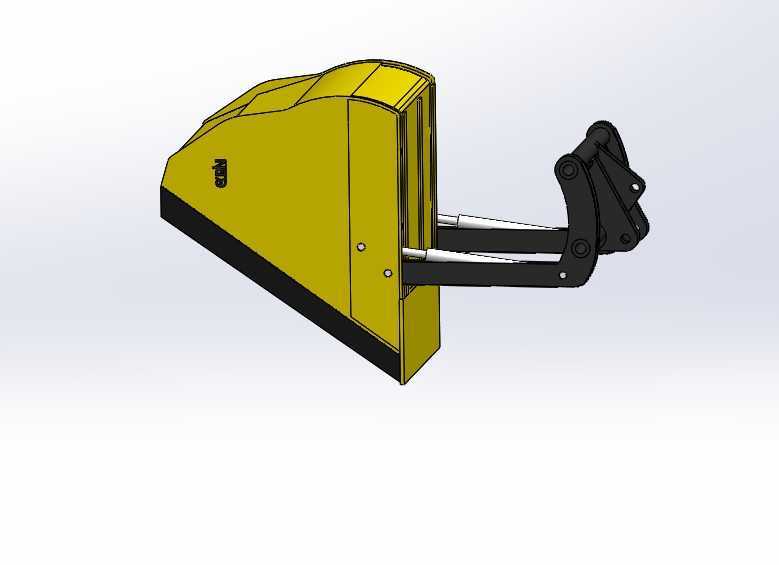

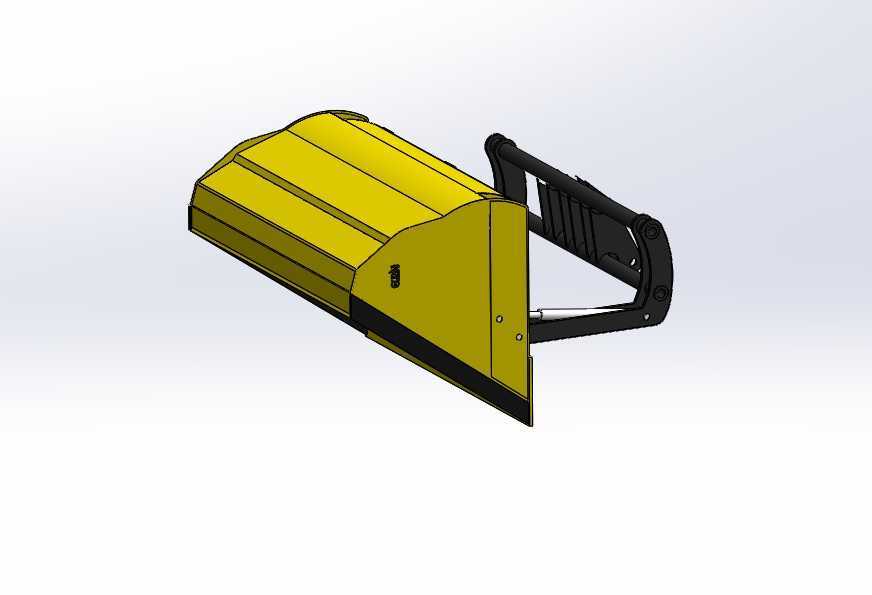

　　在安装边界的匹配上，该铲斗的铰接点间距、销轴孔径完全适配中型轮式装载机的标准工作装置接口，不需要对装载机的动臂、拉杆结构做任何改装，直接通过销轴连接即可完成装配，更换作业属具的时间能够控制在半小时以内，满足矿山、堆场等场景下快速切换作业属具的需求。斗体的外形轮廓在设计时做了收边处理，在保证7立方额定装载容积的前提下，尽可能缩小了斗体的整体宽度与深度，避免装载机在狭窄巷道内作业时出现斗体剐蹭巷道壁的问题，同时斗体的重心位置经过反复校核，在满载状态下整机的纵向稳定性依然能够满足井下作业的安全要求，不会出现前倾翘尾的风险。

　　从功能特性来看，该铲斗的高卸结构并非简单将斗体加深，而是通过优化斗体的倾翻角度设计，在动臂举升到最高位置时，铲斗的倾翻角度能够达到50度以上，相比标准铲斗42度左右的倾翻角度，物料能够依靠自重完全卸出，不会出现粘斗、残留的问题，尤其是针对湿度较大的原煤、矿粉类物料，大倾翻角度能够有效减少斗内余料，提升单次装卸循环的作业效率。斗体侧面的耐磨板采用可更换式设计，当长期作业导致侧刃磨损后，不需要整体更换斗体，仅需拆卸螺栓更换耐磨板即可，大幅降低了属具的全生命周期使用成本。

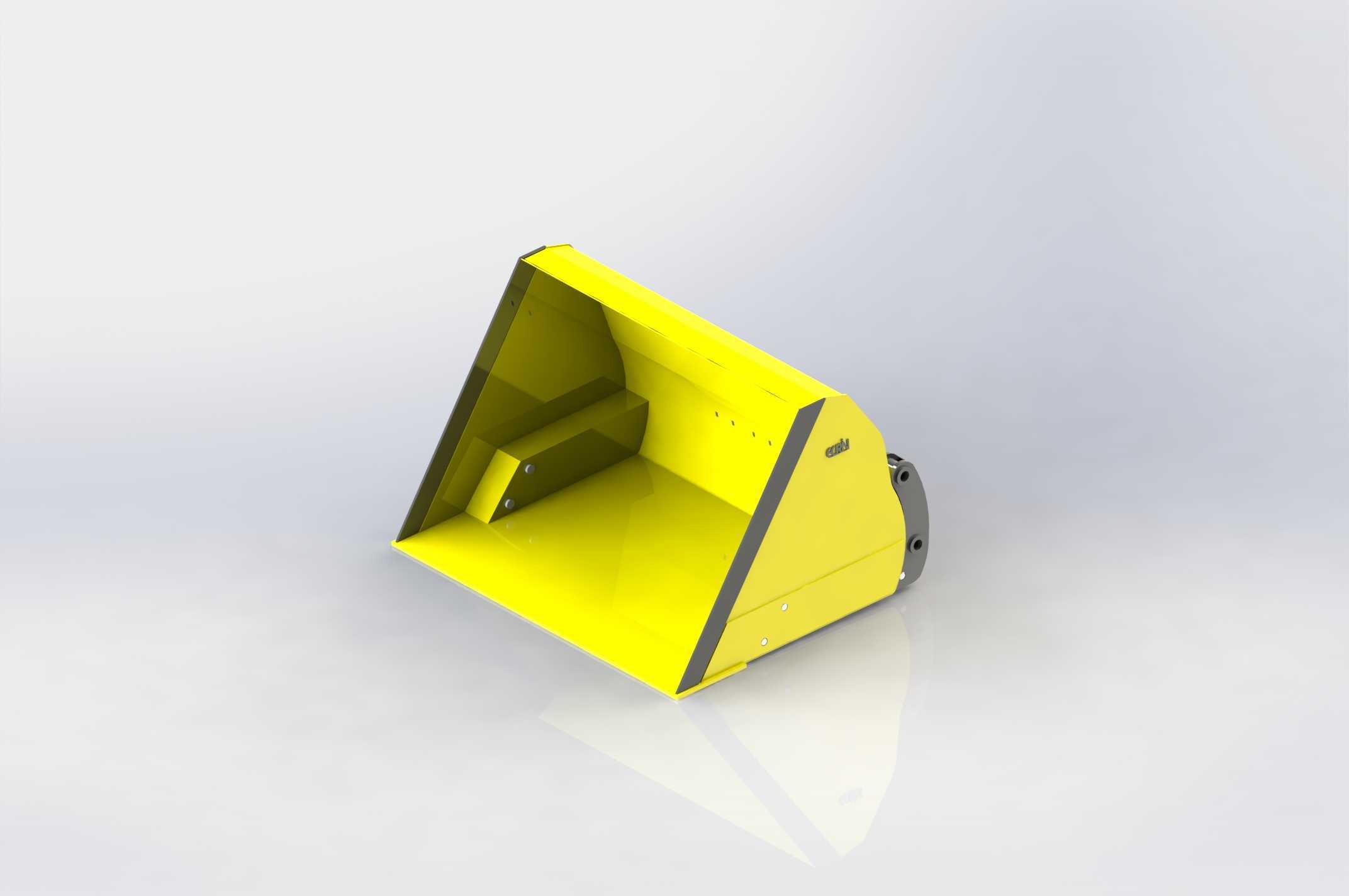

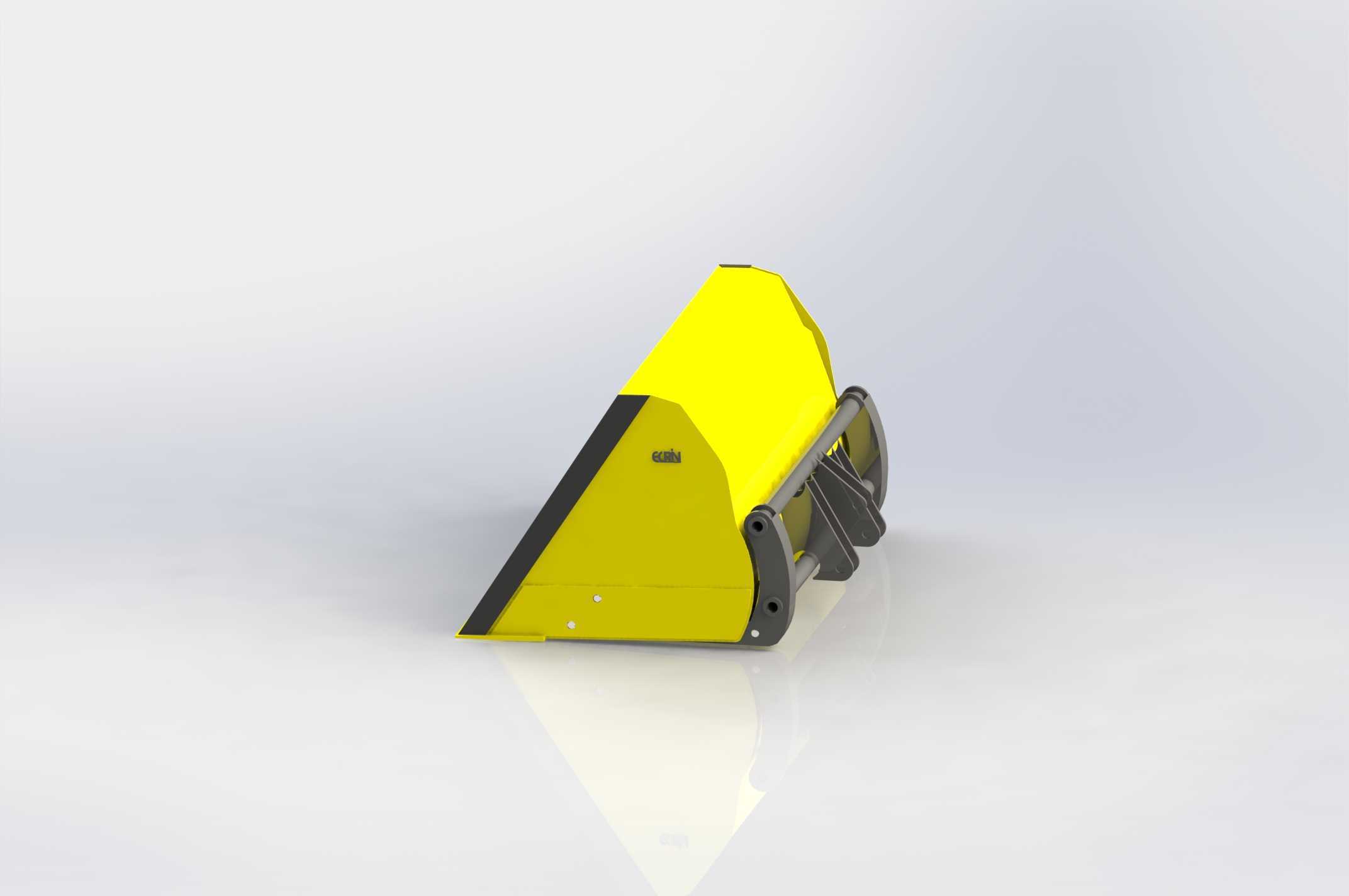

　　在实际组装过程中，该铲斗的所有零部件均采用标准化的焊接与螺栓连接结构，没有复杂的异形加工件，一线维修人员不需要借助专用工装即可完成斗体的组装与零部件更换，斗体表面的涂装采用耐磨防腐的黄色工程漆，既符合工程机械的安全标识要求，也能够适应煤矿井下高湿度、高粉尘的腐蚀环境，延长结构件的使用寿命。针对倾卸作业的特殊需求，斗体的后挡板做了加高处理，能够避免装载机在举升过程中物料从斗体后侧洒落，保护装载机的动臂与液压管路不受散落物料的撞击损坏，同时后挡板与斗底板的衔接位置采用圆弧过渡，进一步减少了物料残留的死角。
