L298N双H桥直流电机驱动板结构设计

　　在小型移动机器人、智能小车、桌面级自动化执行机构的开发场景中，电机驱动模块是连接控制单元与动力输出部件的核心桥梁，L298N作为经典的双全桥驱动方案，其结构设计直接决定了小功率直流电机、步进电机的驱动稳定性与安装适配性。从实际工程应用来看，这类驱动板常被用于教学类机器人平台、小型智能巡检装置、DIY数控进给机构、桌面机械臂的动力控制环节，能够同时承载两路直流电机的正反转、调速控制需求，也可适配四相步进电机的驱动逻辑，适配多数5V逻辑电平的主控单元输出信号。

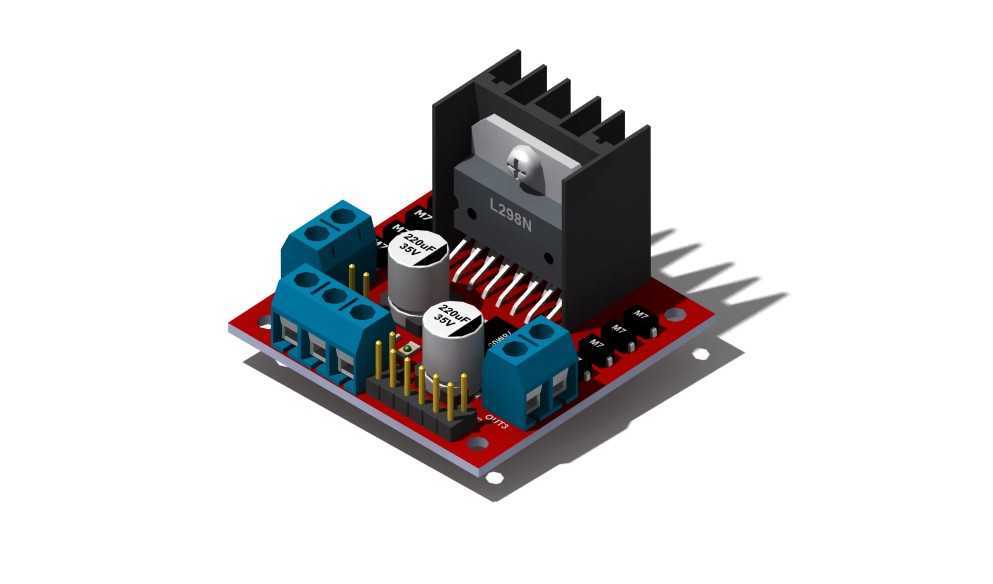

　　从功能特性层面看，该驱动板的核心功率器件采用立式封装的L298N芯片，背部加装开槽式铝制散热片，通过螺丝与芯片本体紧密压合，在持续带载工况下能够快速导出芯片工作产生的热量，避免功率器件因过热触发过温保护，保障长时间运行的可靠性。板载的两颗铝电解电容分别布置在功率输入回路与逻辑供电回路旁，能够有效滤除电源输入端的纹波干扰，抑制电机启停瞬间产生的反向电动势对主控回路的冲击，减少信号误触发的概率。功率输出端采用蓝色栅栏式接线端子，端子引脚间距适配常规导线压接规格，能够牢固锁紧电机引线与电源输入线，避免设备运行过程中因振动导致接线松脱；逻辑控制端采用排针引出方式，排针间距为标准2.54mm，可直接与杜邦线连接，适配各类开源控制板的IO接口，无需额外转接即可完成接线。

　　设计过程中，PCB板采用红色阻焊层工艺，板边预留两个对称的圆形安装孔，安装孔位置避开板上走线与元件焊盘，可通过M3螺丝将驱动板固定在设备的安装平面上，安装孔的中心距经过适配，能够兼容多数小型机器人底盘、电控安装板的通用孔位布局。散热片的高度经过严格控制，不会超出板上最高元件的边界，在多层堆叠安装的场景中不会与上层电路板产生干涉；接线端子的朝向统一布置在板边同侧，方便外部线束的整理与固定，避免线束交叉缠绕影响设备内部走线布局。板上的功率走线做了加宽处理，能够承载持续的大电流通过，信号走线与功率走线保持合理间距，减少功率回路对弱信号的电磁干扰，板载的电源指示灯能够直观显示模块供电状态，方便调试阶段快速排查供电故障。

　　从安装边界来看，整个驱动板的外形轮廓方正，所有外接元件均未超出PCB板的外边缘，在设备内部布局时，只需预留出接线端子的操作空间与散热片上方的空气流通空间即可，无需额外预留过大的安装余量。功率芯片的安装位置位于PCB板中部，重心落在板件中心区域，固定后不会出现单侧偏重的问题，在移动类设备上使用时能够承受一定程度的振动与冲击，不会因长期振动导致元件引脚脱焊。实际选型使用时，该驱动板可直接固定在绝缘安装面上，无需额外加装绝缘垫片，PCB板本身的基材绝缘性能能够满足常规低压电控系统的绝缘要求，接线时只需按照端子旁的丝印标识对应连接电源正负极、电机引线与控制信号线，即可快速完成硬件搭建，大幅缩短小型自动化设备的电控组装调试周期。
