四通道继电器电子开关控制模块结构设计

　　在工业自动化控制、小型电气设备改造、教学实验平台搭建这类场景里，多通道继电器模块是非常常见的底层执行部件，这次完成的四通道继电器控制模块结构设计，完全围绕实际安装、接线、日常运维的实际需求展开，没有做多余的装饰性结构，所有特征都服务于功能落地。先从实际用途说起，这类模块核心作用是用低压控制信号去通断高压负载回路，四个独立通道可以分别控制四路不同的负载，常见的应用场景包括小型生产线的工位执行件通断控制、智能家居改造里的强电回路切换、学生电子设计竞赛里的负载驱动单元，还有老旧设备的电控改造里的信号中转执行单元，相比单路继电器零散接线的方案，集成化的模块能大幅减少柜内布线的杂乱程度，降低接线错误概率。设计思路上首先考虑的是安装兼容性，

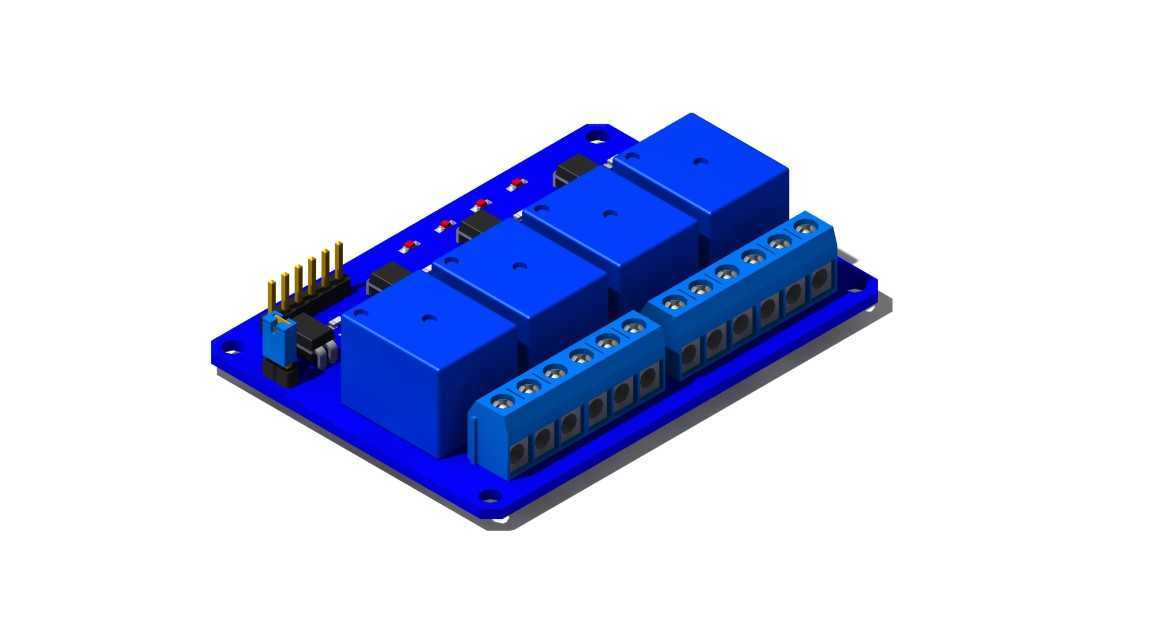

　　PCB基板采用标准的安装孔位布局，四个角预留的通孔适配M3规格的安装螺丝，孔位间距匹配市面上通用的继电器模块安装槽尺寸，不管是固定在DIN导轨配套的安装座上，还是直接锁在电气柜的绝缘安装板上都能适配，基板边缘做了圆角处理，避免安装时剐蹭导线绝缘层。继电器本体选用蓝色塑封外壳的标准功率继电器，四个继电器沿基板长度方向等距排布，相邻继电器之间预留了2mm的散热间隙，避免长时间满负载工作时热量堆积影响触点寿命，每个继电器顶部都预留了状态指示的透光位，实际工作时可以直接通过指示灯判断对应通道的吸合状态，不用额外万用表测量回路通断。接线端的设计是重点，强电输出端采用蓝色栅栏式接线端子排，端子间距为7.62mm，符合强电接线的安全爬电距离要求，

　　每个端子位都对应标注了通道序号和公共端、常开端、常闭端的标识，接线时不用反复对照说明书就能快速完成接线，端子的螺丝采用防滑脱设计，拧到最大行程也不会从端子座里脱落，避免现场安装时螺丝掉落进柜内造成短路隐患。低压控制信号端采用排针接口，排布在基板的一侧，对应VCC、GND和四个通道的信号输入引脚，排针高度做了限制，插上杜邦线之后整体高度不会超出继电器本体的顶部高度，不会和柜内其他层的部件产生干涉。基板上的外围元件包括续流二极管、状态指示灯、限流电阻都做了规整排布，全部位于继电器和接线端子之间的空余区域，元件高度都控制在5mm以内，不会被继电器本体遮挡，后期维修更换元件时不用拆卸继电器就能操作。基板的边角位置预留了光耦隔离芯片的安装位，

　　根据不同的成本需求可以选择焊接或者不焊接隔离元件，兼容带光耦隔离和不带隔离的两种方案，不用重新开版就能适配不同的应用场景，比如工业现场干扰强的场景就焊接光耦，避免控制端信号受干扰出现误动作，教学实验这类干扰小的场景就可以省掉光耦降低成本。外形尺寸上整个模块的长宽控制在85mm*55mm的范围内，整体高度（从基板底部到继电器顶部）为18mm，属于比较紧凑的尺寸，在小型电气控制盒里也能轻松安装，不会占用过多的柜内空间。安装边界方面需要注意，模块底部和安装面之间不需要额外加绝缘垫，因为基板本身采用FR-4环氧板材，底部走线全部做了绿油覆盖，只要安装面没有尖锐凸起刺破绿油就不会出现短路问题，模块上方需要预留至少10mm的散热空间，不要紧贴其他部件安装，保证继电器工作时的热量能自然散出，接线时强电侧的导线需要选用0.75平方以上的多股铜芯线，压接冷压端子后再接入端子排，避免线头散丝造成相邻端子短路。另外在结构细节上，接线端子排的两侧做了挡边设计，即使接线时导线偏斜也不会碰到相邻的继电器引脚，控制端的排针旁边做了丝印标识，对应每个引脚的功能，插线时不会插反电源引脚造成模块烧毁。整个模块的结构没有多余的造型，所有的尺寸、孔位、元件排布都是经过实际装机验证的，不管是用来做二次开发的基础部件，还是直接集成到成品设备里，都能满足日常使用的可靠性要求，不会出现结构干涉、接线不便、散热不足这类常见的设计问题。
