多孔网格结构印制电路板三维设计

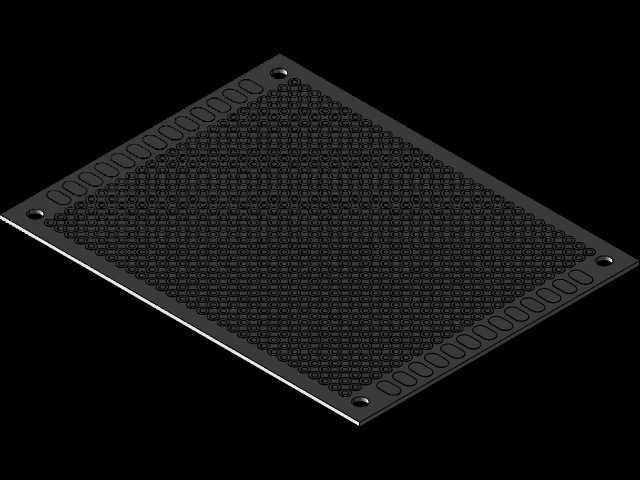

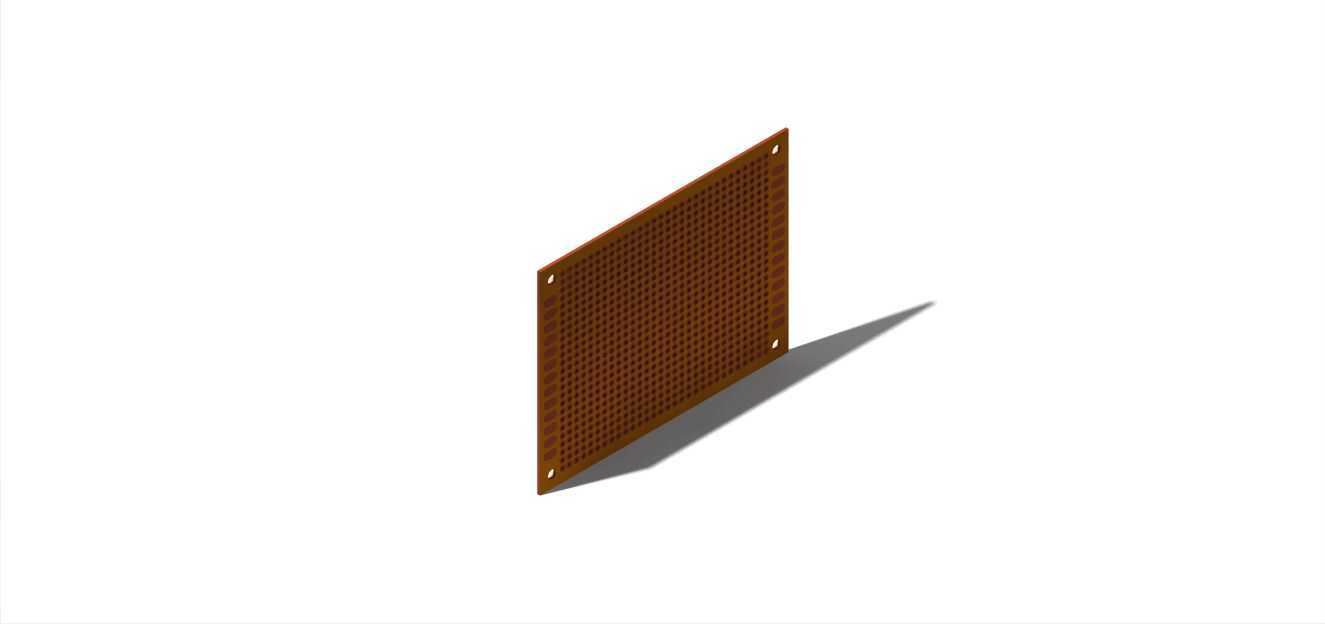

　　在工业控制设备、消费电子、通讯终端等各类电子电气产品的结构设计环节，印制电路板的三维建模精度直接决定了后续整机装配的干涉校验可靠性，很多刚入行的结构工程师容易忽略PCB板的安装孔位、板厚与周边结构件的间隙匹配，等到打样组装时才发现固定柱对位偏差、接插件伸出高度与外壳冲突，反而拖慢整个项目的迭代进度。这款多孔网格结构的印制电路板设计，核心围绕通用类电子设备的载板需求展开，板体采用矩形平板构型，四个边角位置预留了沉头安装孔，孔位的中心距严格按照通用电子壳体的固定柱间距设定，安装孔周边做了局部铜箔避让设计，避免锁付螺丝时出现导电短路的隐患，板身整体厚度选取常规FR-4基材的通用厚度，既满足中小功率电路的载流强度要求，

　　也适配市面上绝大多数板对板连接器、贴片元件的焊接高度公差。板体表面的网格状铺铜设计，一方面是为了提升整板的电磁屏蔽性能，减少高频信号传输过程中的对外辐射干扰，另一方面网格结构相比整面实心铺铜，能更好地平衡不同温湿度环境下的板材应力，避免回流焊过程中因为热胀冷缩系数不均导致的板体翘曲变形。从设计思路上看，这款板型没有针对特定专用电路做异形裁切，保留了规整的矩形外轮廓，能够适配多数通用型电子设备的内部安装腔，不管是用作工控模块的核心载板，还是小型家电的控制基板，都可以在这个基础板型上调整线路走线、增减元件焊盘，不需要重新校核安装边界。实际建模过程中，板体的边缘做了微小的圆角过渡，避免锐边在装配时划伤操作人员或者割破导线绝缘层，

　　安装孔的深度按照常用M3螺丝的锁付深度设定，既保证螺丝锁入后有足够的咬合力，也不会因为孔深过深导致螺丝顶穿板体背面的元件焊盘。很多工程师在做PCB三维建模时，往往只关注板体的外形轮廓，忽略了板身表面的铺铜结构、安装孔的沉头深度这些细节，导致导出的STEP模型导入整机装配时，和实际生产出来的PCB板存在尺寸偏差，后续做运动仿真、干涉检查时的参考价值大打折扣。这款模型在构建时，把板体的每一处网格筋条宽度、开孔尺寸都按照实际生产的工艺参数做了还原，网格的开孔大小兼顾了波峰焊时的锡流通过性，避免焊接过程中藏锡留渣，同时网格筋条的宽度也满足大电流走线的载流宽度要求，不需要额外在走线上加锡增加过流能力。在设备实际应用场景里，

　　这类通用型多孔PCB板常被用在模块化电子设备的拓展槽位，作为功能拓展模块的载板使用，规整的外形尺寸可以直接插入标准导轨式安装槽，四个边角的安装孔也可以配合铜柱实现多层板叠层安装，充分利用设备内部的立体安装空间。板体的安装边界设计充分考虑了公差配合，外轮廓尺寸的公差带按照塑胶壳体的注塑公差设定，和壳体安装槽的单边间隙控制在合理范围，既不会因为间隙过大导致板体安装后晃动，也不会因为间隙过小导致装配时卡滞。对于做电子设备结构设计的从业者来说，这类通用板型的三维模型可以直接复用在不同的项目中，只需要根据具体的电路需求调整表面的元件布局，不需要重新绘制板体的基础结构、校核安装孔位，能大幅缩短前期结构方案的设计周期。建模时还特意还原了板体表面的阻焊层质感，和实际板材的视觉效果保持一致，在做产品渲染、方案汇报时能够更真实地呈现整机内部的结构布局，不需要额外做材质贴图的调整。值得注意的是，这类网格铺铜的PCB板在做热仿真分析时，网格结构的通风属性也能更准确地还原板上元件的散热路径，相比实心铺铜的简化模型，仿真得到的元件工作温度更贴近实际运行状态，能帮助工程师提前判断散热方案是否合理，避免样机测试时出现元件过热降频的问题。
