真空吸尘器压力驱动通风装置结构设计

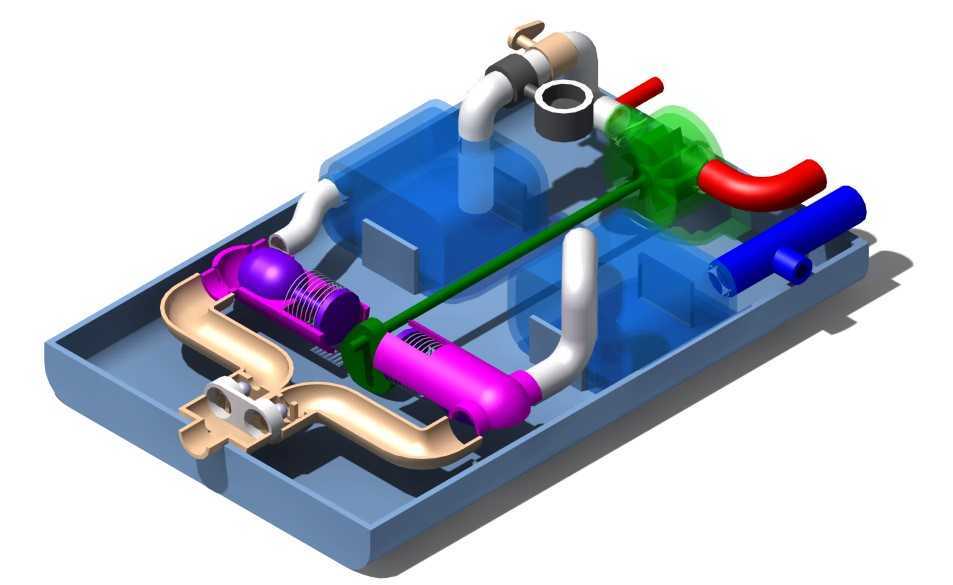

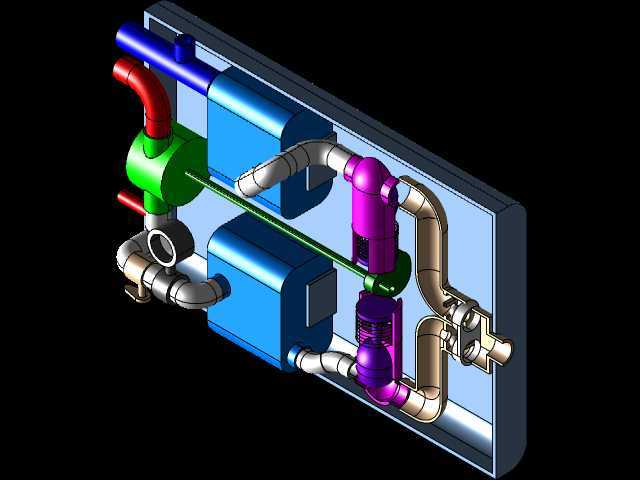

　　这套依托真空吸尘器压力工况工作的通风装置，核心适配家用清洁设备配套的负压通风、局部气流循环场景，也可拓展至小型工业工位的定点除尘、密闭小空间换气等工况，在设备整体布局上采用了底座集成式设计，所有功能部件均依托统一的安装基座排布，既减少了外接管路的冗余长度，也能控制整体安装边界，适配多数卧式、桶式真空吸尘器的上部安装空间，不会额外占用过多设备收纳尺寸。

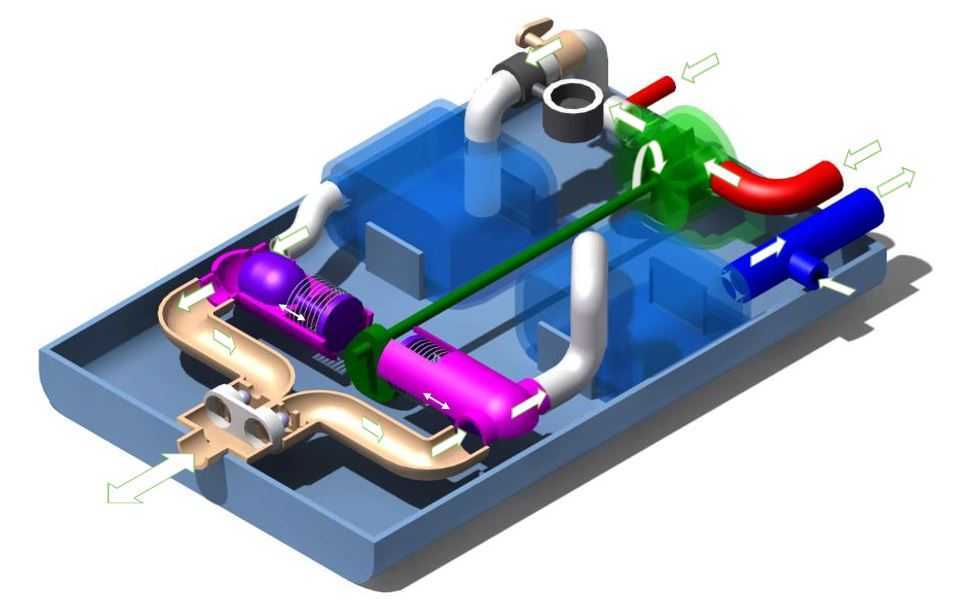

　　从功能逻辑来看，装置的动力输入直接对接真空吸尘器的负压发生端，通过紫铜色的进气流道将带压气流导入动力腔，紫色的动力转换组件将气流的压力能转化为旋转机械能，通过贯穿整机的绿色传动长轴将动力传递至另一端的绿色叶轮腔，叶轮旋转产生的定向气流通过红色弯管导出，可实现定点送风或者辅助吸尘的气流补偿，蓝色的集成阀组则负责调节不同管路的气流通断与压力分配，白色的弯管分别对应泄压回路、辅助进气回路，可根据实际工况调整气流配比，避免单一回路压力过高导致的动力组件过载。

　　设计过程中优先考虑了部件的拆装维护性，所有管路接口均采用快插式结构，动力腔与叶轮腔的端盖都预留了卡扣安装位，无需专用工具即可完成易损件的更换；传动长轴采用两端支撑的结构，靠近动力腔与叶轮腔的位置都设置了自润滑轴承位，既降低了传动过程中的径向跳动，也能减少长期运转的磨损量，延长部件使用寿命。安装基座的边缘预留了四个对称的安装孔位，可通过螺栓直接固定在吸尘器的主机壳体上，基座底部做了加强筋布局，在控制整体壁厚、降低重量的同时，保证了各部件安装位置的结构强度，不会因为设备移动、运转振动导致管路错位或者传动偏心。

　　在流道设计上，所有弯折管路都做了大圆角过渡处理，避免直角弯折带来的气流阻力损失，进气流道的截面从接口到动力腔逐步扩大，可降低气流进入动力腔时的湍流损耗，提升压力能的转换效率；叶轮腔的壳体采用渐扩式结构，匹配叶轮的出气角度，让叶轮甩出的气流能够顺畅进入导出管路，减少气流在腔体内的紊流噪音。阀组的调节手柄做了限位结构，可在全闭、半开、全开三个档位快速定位，用户无需额外查看刻度即可完成常用工况的调节，适配不同清洁场景下的通风量需求，比如在清理大面积浮尘时可全开阀组提升通风补偿量，在清理缝隙积尘时可调小阀组保证主吸尘回路的负压值。

　　整套装置的部件布局充分考虑了动平衡要求，动力组件与叶轮组件分别布置在传动长轴的两端，重量分布相对均衡，可降低高速运转时的振动幅度，减少对吸尘器主机的振动传递；所有外露的管路接口都做了密封槽设计，装配时搭配对应规格的密封圈即可保证气路密封性，避免压力泄漏导致的动力损失。
