手推式小型农用播种作业机具结构设计

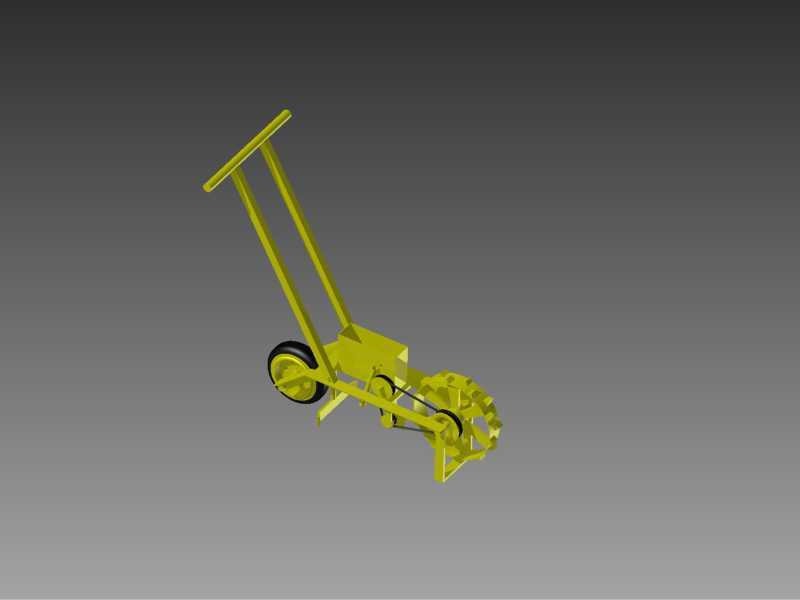

　　这款手推式播种机具主要面向丘陵山地零散地块、大棚内部作业、菜园小面积种植场景设计，解决了大型播种设备无法进入狭窄作业区域、小地块播种人工成本高、排种精度差的实际生产痛点。不同于牵引式大型播种设备需要配套动力机具，该设备完全依靠人力推行即可完成全部作业流程，作业时操作人员握持扶手推行，地轮接触地面获得转动力矩，通过链传动机构将动力传递至排种轮组件，实现行走过程中的同步排种，避免出现漏播、断条、堆种的常见问题。

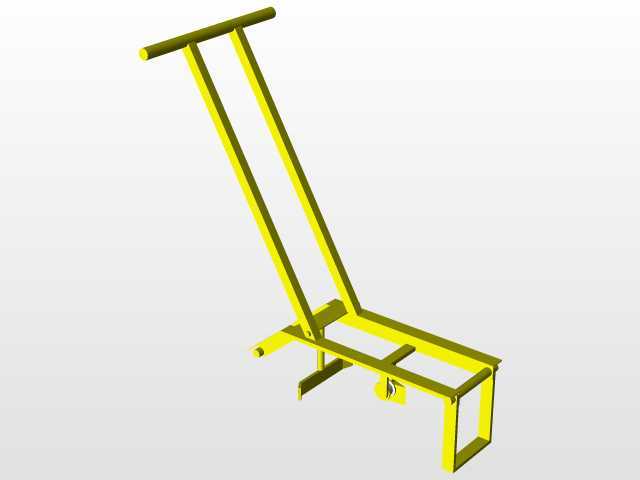

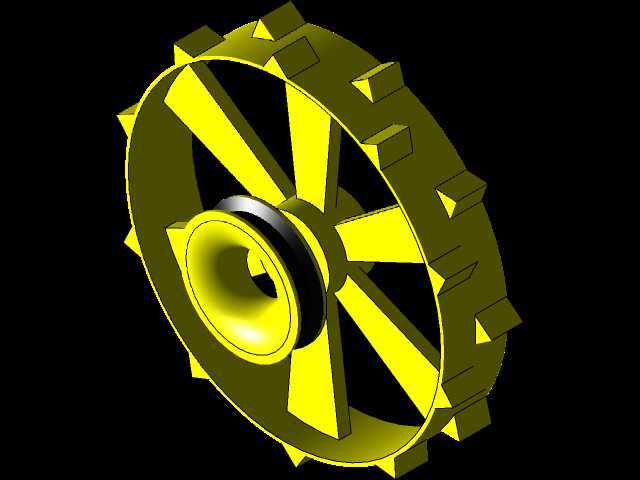

　　从结构设计逻辑来看，整机采用立式单梁承托架构，扶手采用倾斜圆管弯折成型，握持高度适配155cm至180cm身高的操作人员直立推行姿态，无需大幅弯腰即可掌控行进方向，长时间作业的疲劳度远低于传统蹲姿人工点种作业。地轮采用实心橡胶轮缘搭配钢制辐条结构，轮缘表面设置凸起防滑齿，在松软耕整后的土地上行进时不会出现打滑空转，保证排种转速与行进距离的精准匹配，排种间距误差可控制在5%以内，满足小粒作物、中粒旱作作物的播种农艺要求。

　　排种组件位于整机前部下方，采用窝眼轮式排种结构，可根据不同作物的籽粒尺寸更换对应规格的窝眼轮，适配蔬菜、谷物、小粒油料作物等不同品类的播种需求，排种口下方配套开沟器，开沟深度可通过调节地轮与机架的相对安装位置进行调整，调整范围覆盖1cm至5cm，满足不同作物的播种深度要求，开沟器后侧配套弹性覆土板，种子落入种沟后自动完成覆土作业，无需后续人工覆土工序，单次推行即可完成开沟、排种、覆土三道作业工序，作业效率是人工点种的8至10倍。

　　整机的安装边界控制十分紧凑，横向最大宽度不超过35cm，可在垄距40cm的大棚垄沟内顺畅通行，不会刮蹭两侧作物植株，纵向总长度控制在110cm左右，地头转向半径不足0.5m，在面积不足一分的零散地块也能灵活转向作业，不存在作业死角。整机所有传动部件均设置在机架内侧，外侧无突出尖锐结构，推行过程中不会勾扯田间杂草、地膜等杂物，降低作业过程中的故障清理频次。

　　结构设计上充分考虑了农用机具的耐用性要求，所有承力构件均采用普通碳素结构钢焊接成型，焊接位置做了圆角过渡处理，避免应力集中导致的机架开裂，传动链条采用标准农机用滚子链，张紧度可通过机架上的长槽安装孔进行调节，日常维护仅需定期对传动转动位置加注润滑脂即可，无需复杂的保养流程。整机重量控制在12kg左右，单人即可轻松搬运转移，跨地块作业时无需额外的转运设备，适合散户种植、小规模农业生产主体使用。

　　在排种精度控制上，设计时针对窝眼轮的充种角度、清种刷的安装位置做了反复校核，保证窝眼转动至充种区时可以稳定携带单粒种子，经过清种区时刷除多余籽粒，到达投种位置时依靠自重顺利落入种沟，不会出现种子卡滞在窝眼内的情况，空穴率可控制在2%以下，远低于人工点种的空穴比例，同时可以节省30%以上的种子用量，降低种植的种子投入成本。扶手位置设置有防滑橡胶套，即使操作人员手上沾有泥土也能稳定握持，不会出现打滑脱手的情况，地轮的安装轴采用耐磨衬套与机架连接，长期在多尘的田间环境下作业也不会出现过度磨损，使用寿命可满足5年以上的常规农业作业需求。
