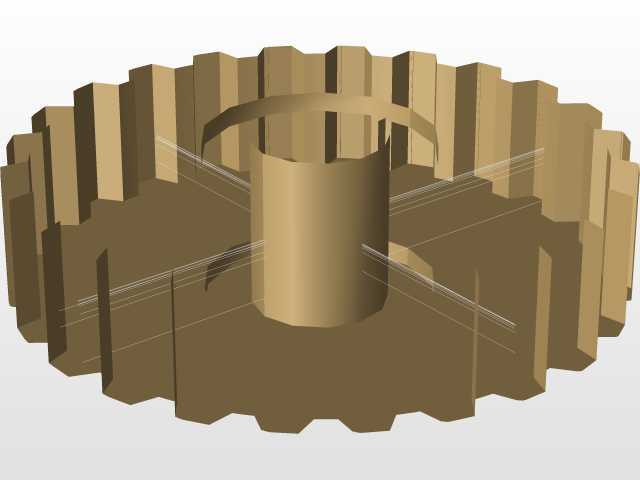

带轮毂凸台直齿圆柱传动轮齿结构

　　在常规中小载荷的机械传动场景中，这类带中心安装凸台的直齿圆柱轮齿是应用覆盖面极广的基础传动零件，从轻工包装线的辊筒驱动、小型输送设备的动力传递，到普通机床的进给机构、农用小型机具的动力换向结构中，都能见到这类轮齿结构的实际应用。不同于大模数重载齿轮的厚重结构，这款轮齿的设计偏向紧凑化布局，中心的通孔用于穿装定位轴，孔周的凸起轮毂一方面增加了轮体与轴的配合接触长度，避免传动过程中轮体出现偏摆晃动，另一方面也能分散轮齿啮合时传递到轴孔位置的应力，减少孔壁的压溃磨损风险。从结构设计逻辑来看，轮齿采用标准渐开线齿形，齿顶与齿根的过渡圆角做了适配中小载荷的优化，既保证啮合过程中齿面接触的平稳性，降低传动时的冲击噪音，

　　也避免齿根应力集中导致的断齿隐患。轮体的辐板部分采用等厚度设计，没有额外的减重孔结构，适配常规粉末冶金或者普通钢件切削加工的工艺要求，加工时不需要复杂的工装夹具，普通滚齿机配合对应的芯轴夹具就能完成齿形加工，生产效率较高，适合批量配套使用。实际选型使用时，需要注意安装边界的匹配：轮齿的齿顶圆直径决定了配对齿轮的中心距范围，轮毂的凸起高度要和安装位置的轴段长度匹配，避免装配时轮毂端面和相邻的轴承、轴套出现干涉，中心孔的公差要和配合轴的公差带适配，若采用键连接传动，还需要在孔壁加工对应尺寸的键槽，保证扭矩传递的可靠性。这类轮齿的啮合侧隙需要根据使用场景的转速、温度变化范围调整，常温下恒定转速的传动场景可以选取较小的侧隙，减少回程误差；

　　如果是工作环境温度变化大、转速波动频繁的场景，要适当放大侧隙，避免热胀导致轮齿卡滞。在日常维护场景中，这类轮齿的齿面润滑多采用脂润滑或者低速油浴润滑，不需要复杂的润滑回路，维护成本较低，齿面磨损后更换也十分便捷，只需要松开轴向定位件就能完成轮体的拆换，不需要拆解整个传动链。从建模角度来说，这类轮齿的建模需要先确定模数、齿数、压力角等基础齿形参数，先绘制齿廓的渐开线曲线，通过阵列生成全部轮齿特征，再完成中心孔、轮毂凸台的结构搭建，建模时要注意齿根圆角的处理，不能出现直角锐角结构，避免后续工程分析时出现应力奇异点，也能匹配实际加工的工艺圆角要求。很多入门结构设计人员在绘制这类轮齿时，容易忽略轮毂凸台的拔模斜度或者加工倒角，

　　导致实际加工出来的零件装配时无法贴合定位面，或是孔口的锐边划伤装配人员、切割密封件，这些细节在建模阶段就需要提前考虑到位，结合实际加工工艺预留合理的倒角与退刀空间。另外，轮齿的端面跳动、径向跳动公差需要根据传动精度要求标注，普通传动场景选取中等精度等级即可，过高的精度要求会大幅提升加工成本，过低的精度则会导致传动噪音大、磨损快，需要结合实际的传动载荷、转速要求匹配对应的精度等级。在传动布局中，这类直齿轮没有轴向力，支撑轴只需要承受径向载荷，对轴承的选型要求较低，采用普通深沟球轴承就能满足支撑需求，能有效降低整套传动机构的成本，这也是这类轮齿结构在中小载荷传动场景中被广泛应用的核心原因之一。
