卡利普棘轮式传动轮组模具结构设计

　　这套轮组结构核心采用异形齿廓的棘轮啮合设计，主要应用在间歇送进类工装的传动环节，常见于轻载输送线的步进驱动、小型冲压设备的间歇进给工位，以及包装机械的定距送料机构中，区别于常规渐开线圆柱齿轮的连续传动特性，该结构的齿形做了非对称轮廓处理，啮合过程中仅能完成单向扭矩传递，反向转动时齿面会自动锁止，避免工位偏移，这一特性刚好匹配需要单向步进、防止逆转的工况需求，比如薄膜收卷工位的张力维持、工装夹具的单向锁紧环节，都能直接适配这类轮组的传动逻辑。

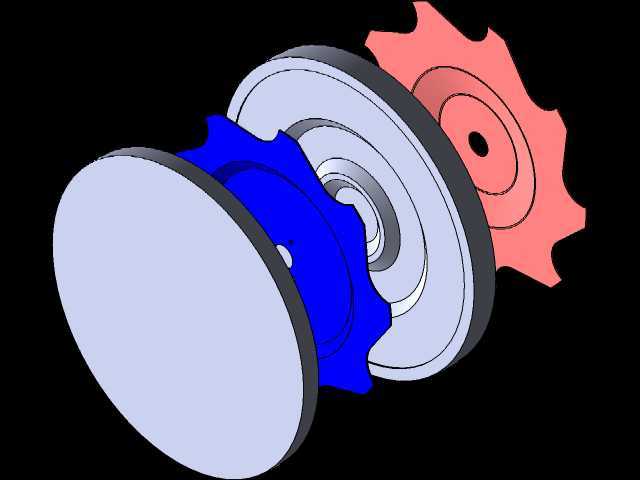

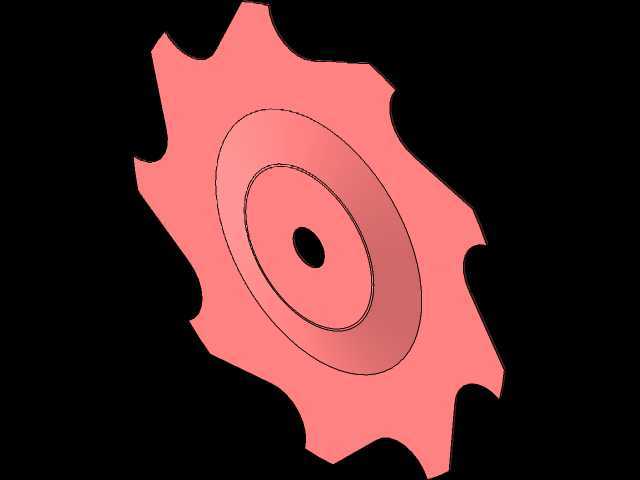

　　从结构组成来看，整套轮组包含三个核心功能部件，最外侧的浅灰色轮盘为承载基体，中间的蓝色星形轮为主动啮合件，后侧的红色棘轮为从动输出件，三个部件采用同轴嵌套装配，轮盘的外缘做了加厚凸边设计，一方面作为啮合过程中的限位挡边，防止星形轮与棘轮啮合时出现轴向窜动，另一方面凸边的端面可以直接作为安装基准面，和设备的安装墙板贴合时不需要额外加装调整垫片，就能保证轮系的同轴度公差控制在0.02mm以内。蓝色星形轮的齿顶做了圆弧过渡处理，没有尖锐棱边，啮合切入时不会和棘轮齿槽发生刚性撞击，能有效降低运行过程中的噪音，同时齿根位置做了卸荷槽设计，长期承受交变扭矩时不会出现应力集中导致的齿根断裂问题，适合每分钟30-60次的间歇往复动作工况。后侧的红色棘轮齿形做了淬硬层预留设计，建模时齿面预留了0.3mm的热处理余量，实际加工完成后齿面硬度可以达到HRC45-50，耐磨性能满足3年以上的连续使用需求，棘轮中心的通孔为阶梯孔结构，大孔端用来嵌装深沟球轴承，小孔端用来穿装输出轴，轴和孔之间采用平键连接，键槽的位置做了对称度公差约束，保证输出扭矩时不会出现偏载。

　　设计过程中首先确定的是啮合中心距，因为三个部件同轴装配，中心距的误差直接决定啮合间隙大小，建模时将星形轮和棘轮的中心距偏差控制在±0.01mm，啮合侧隙设定为0.05mm，既不会因为侧隙过大导致步进动作出现空程误差，也不会因为侧隙过小出现卡齿、别劲的问题。轮盘的背部设计了环形减重槽，在保证结构刚性的前提下降低整体重量，减重槽的位置避开了轴承安装位和螺栓连接孔，不会影响装配强度，连接孔采用均匀分布的6个M4螺纹孔，孔位的位置度公差按照GB/T 1184的K级精度设定，和安装法兰对接时不需要反复调整孔位就能顺利穿装螺栓。

　　安装边界方面，整套轮组的轴向总厚度控制在42mm，最大外圆直径为120mm，安装时需要在墙板上预留直径125mm的安装避让空间，轴向方向需要预留至少48mm的装配空间，方便后续的轴承维护和轮片更换。输出轴的轴径设计为12mm，轴端预留了卡簧槽，装配时用轴用弹性挡圈就能完成轴向定位，不需要额外加装锁紧螺母，能进一步压缩轴向安装尺寸。啮合传动的传动比设定为1:1，主动星形轮转一圈，从动棘轮同步完成一个步进周期的动作，每个步进角度为60度，刚好匹配多数间歇送料工位的送进节距需求，如果需要调整步进角度，只需要更换对应齿数的棘轮和星形轮，安装接口完全通用，不需要改动基体轮盘的结构，能大幅降低备件的储备成本。

　　从模具成型的角度来看，这套轮组的三个部件都采用注塑成型工艺加工，建模时所有的分型面都设置在轮片的轴向中分面位置，避免出现侧抽芯结构，能简化模具结构，降低模具加工成本。齿形部分的型腔采用慢走丝线切割加工，保证齿形轮廓的精度一致性，脱模斜度设定为1度，既不会影响齿形的啮合精度，也能保证注塑完成后顺利脱模，不会出现齿面拉伤的问题。轮盘上的螺纹孔采用铜螺母嵌装设计，注塑时直接将铜螺母预置在模具型腔内，成型后螺母和轮盘结合牢固，反复拆装螺栓也不会出现螺纹滑牙的问题，适合需要频繁维护拆装的工位使用。

　　实际工况验证中，这套轮组在0.5N·m的额定输出扭矩下，连续运行10万次步进动作后，齿面磨损量小于0.02mm，啮合精度没有明显下降，反向锁止的可靠性达到100%，不会出现逆转溜车的问题。和常规的棘轮棘爪结构相比，这种星形轮和棘轮的面啮合设计接触面积更大，单位面积承受的压应力更小，相同尺寸下能传递的扭矩比传统棘爪结构高40%左右，同时运行过程中的冲击更小，不需要额外加装缓冲结构就能满足轻载间歇传动的使用需求，在小型自动化设备的间歇传动环节有很高的适配性。
