带轮毂直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的工况里都能见到它的身影，从普通的轻工输送设备到中型机床的进给传动链，再到小型农用机械的动力传递单元，这类齿轮都承担着匹配转速、传递扭矩的关键作用。不同于斜齿轮的轴向分力问题，这款直齿结构在安装时不需要额外配置承受轴向载荷的轴承组，能简化支撑端的结构设计，尤其适合轴向安装空间受限、传动功率中等的传动场景。

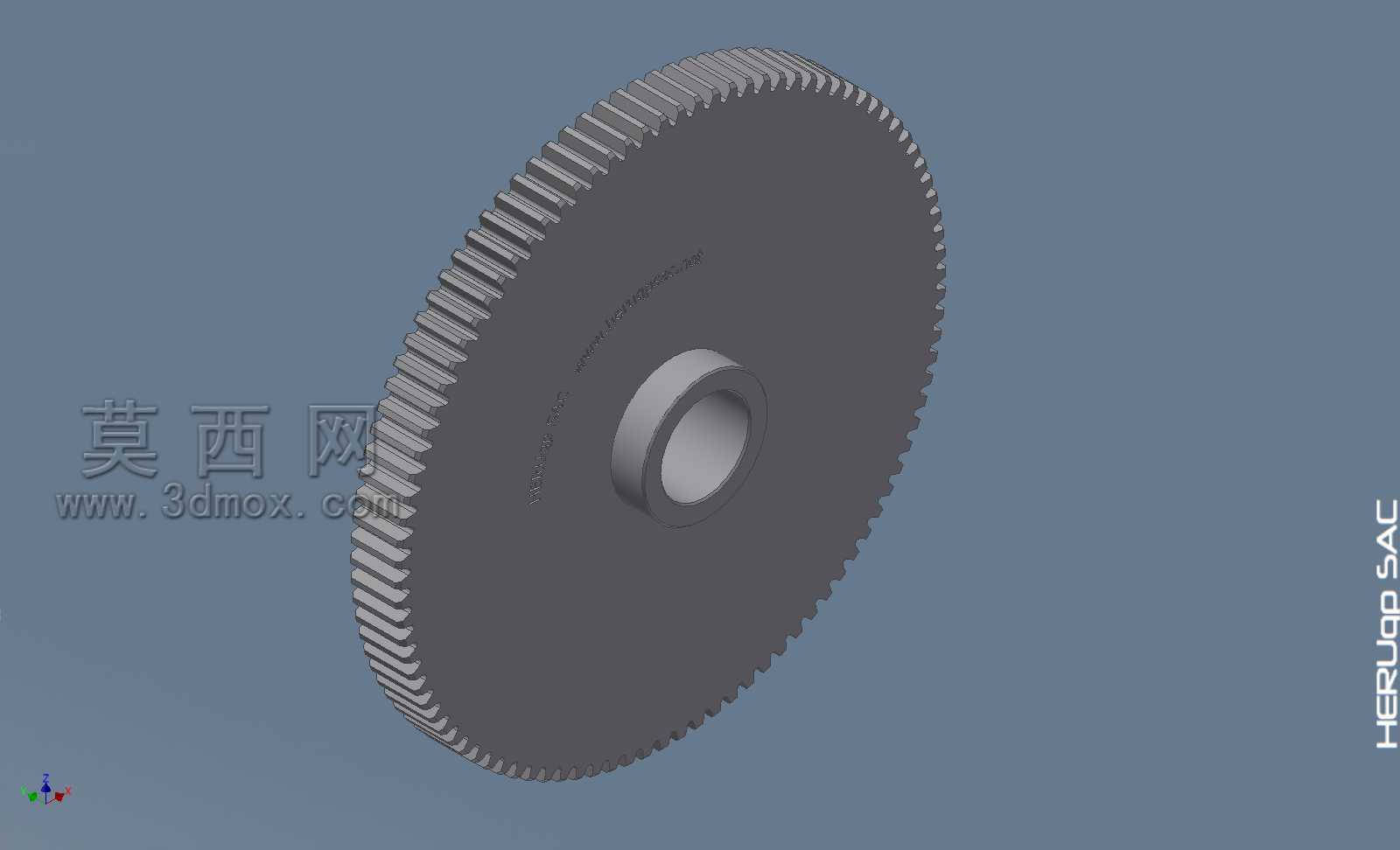

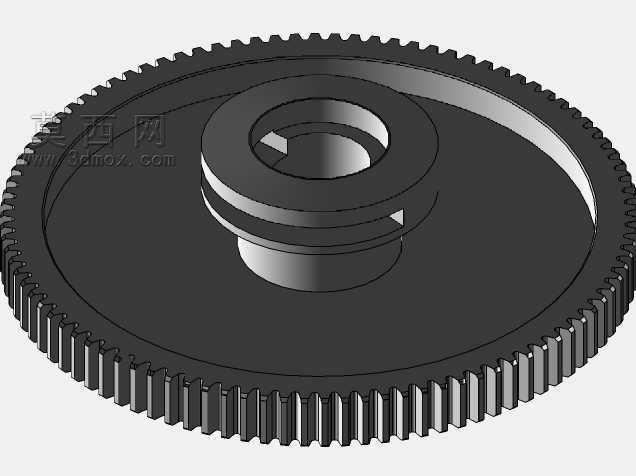

　　从结构设计逻辑来看，这款齿轮采用了盘类带轮毂的结构形式，中间的通孔是轴安装位，设计时需要和对应传动轴采用过渡配合或者小过盈配合，配合段的长度要和轮毂轴向长度匹配，避免装配后齿轮出现轴向窜动；轮毂部分做了凸起加厚处理，是为了提升轴孔位置的结构强度，避免键槽位置在传递大扭矩时出现应力开裂，轮毂的外径尺寸要大于轴孔直径的1.6倍以上，才能保证键连接的挤压强度满足额定扭矩下的使用要求。轮缘部分的厚度是根据齿根圆到轮毂外圆的距离核算的，要保证轮齿在承受交变弯曲应力时，轮缘不会出现形变，同时控制整体重量，减少传动过程中的转动惯量，避免启停阶段出现过大的冲击载荷。

　　轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高都符合通用圆柱齿轮的基准齿形规范，齿向没有做螺旋角处理，啮合过程中是沿齿宽方向全线接触，传动过程中没有轴向力，对两端支撑轴承的选型要求更低，普通深沟球轴承就能满足支撑需求。齿宽的尺寸是根据额定传递扭矩核算的，在保证齿面接触强度、齿根弯曲强度满足工况要求的前提下，尽可能控制齿宽尺寸，避免因齿宽过大导致的载荷沿齿向分布不均问题，毕竟加工和装配过程中难免存在轴系平行度误差，合理的齿宽能抵消一部分安装误差带来的偏载影响，延长齿轮的实际使用寿命。

　　实际应用中，这类齿轮通常和同模数的直齿圆柱齿轮配对使用，啮合时的中心距要严格按照两齿轮分度圆半径之和核算，安装时要保证两轴的平行度公差在允许范围内，否则会出现齿面局部接触、啮合噪音过大、齿面磨损加快的问题。齿轮的端面和安装轴的轴肩要贴合到位，通过平键传递扭矩，装配时要注意键和键槽的配合间隙，避免间隙过大导致传动过程中出现冲击，损坏齿面。在润滑条件上，中低速工况下可以采用油脂润滑，高速工况则需要搭配油池润滑或者喷油润滑，保证齿面啮合位置能形成稳定的油膜，减少齿面的磨损和胶合失效风险。

　　从安装边界来看，这款齿轮的最大外径是齿顶圆直径，设计配套的传动箱内腔时，要保证齿顶圆和箱体内壁之间留有不小于10mm的间隙，避免运转过程中齿轮和箱体发生剐蹭，同时留出足够的储油空间。轴向安装尺寸要考虑轮毂的突出长度，轴上对应的轴段长度要略短于轮毂长度，保证锁紧件能将齿轮牢牢压紧在轴肩上，不会出现轴向窜动。这类齿轮的加工通常采用滚齿或者插齿工艺，精度等级能满足多数通用机械的传动要求，如果是用于高精度传动场景，还可以在滚齿后增加剃齿或者磨齿工序，提升齿形精度和齿面粗糙度，降低传动噪音和传动误差。

　　在选型匹配时，首先要确认模数、齿数和配对齿轮完全一致，其次要核算额定扭矩下的齿面接触强度和齿根弯曲强度，避免出现过载断齿或者齿面点蚀的问题，同时要根据安装空间确认齿轮的外径、轮毂长度、轴孔直径是否和现有轴系匹配，不需要额外改动轴系结构就能直接替换安装，降低设备维护的成本和周期。
