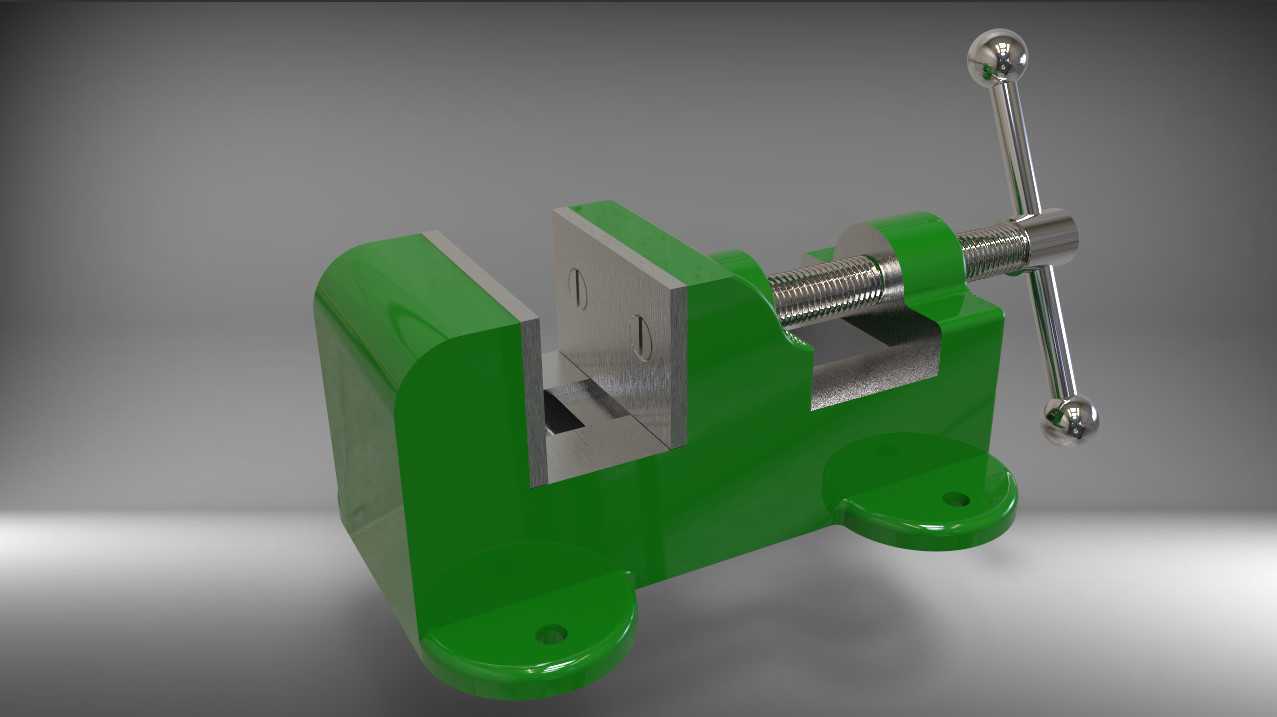

机用螺杆式平口夹持虎钳结构

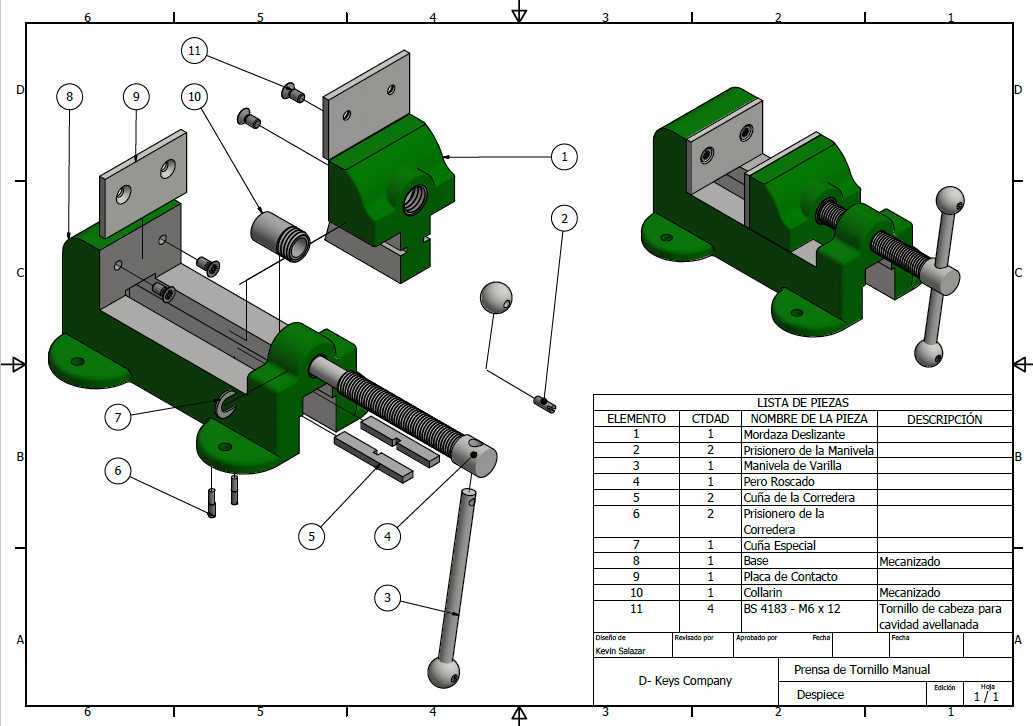

　　在常规金工加工场景里，这类螺杆驱动的平口虎钳是钳工工位、普通铣床、钻床工位上出镜率极高的通用夹持工装，不管是小型零件的划线工序、钻孔攻丝作业，还是轻型铣削加工的工件固定，都能看到这类结构的应用。不同于液压或气动夹紧的专用夹具，这款虎钳完全依靠梯形螺纹副的机械自锁特性实现夹紧，不需要外接动力源，安装到工作台面之后就能独立使用，对工位配套条件的要求极低，这也是它能在各类维修车间、小型加工铺、教学实训场地长期普及的核心原因。从结构设计逻辑来看，整个虎钳的受力框架采用一体式铸钢基体做主体，固定钳身和底部安装底座连为一体，从根源上避免了分体装配带来的刚性不足问题，活动钳身通过底部的导向滑槽和固定钳身配合，滑动间隙可以通过侧边的镶条进行调整，

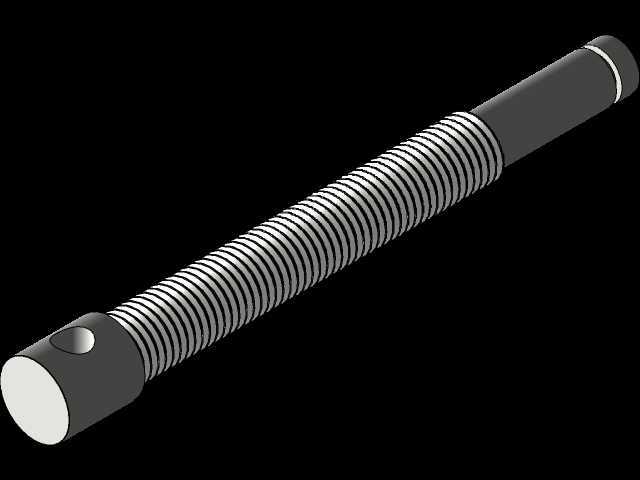

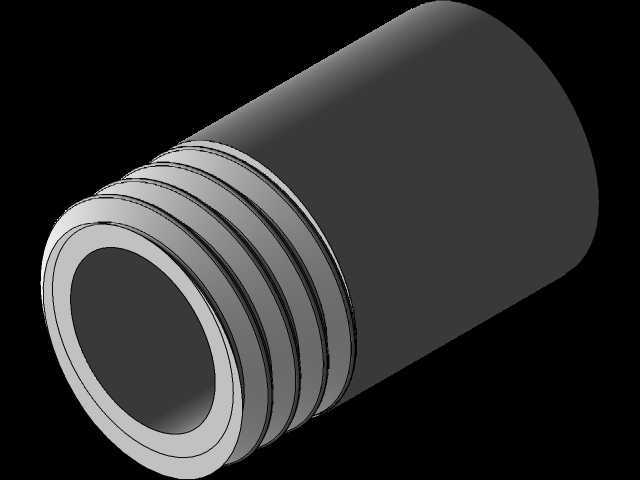

　　长期使用出现磨损后不需要整体更换构件，只需要调整镶条压紧量就能恢复导向精度，这种可维护性设计是工装类产品非常务实的考量。夹紧动作的实现依靠贯穿活动钳身的传动螺杆，螺杆一端通过轴向限位结构和固定钳身连接，转动操作手柄的时候，螺杆只做旋转运动不产生轴向位移，通过螺纹配合带动活动钳身沿导轨方向做直线往复运动，配合钳口板上的交叉滚花纹理，夹紧工件的时候既能提供足够的摩擦力防止工件受力滑脱，又不会因为钳口硬度过低在反复夹紧过程中快速磨损。钳口板采用可拆卸式设计，通过内六角螺钉固定在钳身的安装面上，针对不同材质的工件加工需求，可以更换为带软质垫层的钳口、V型钳口或者带角度定位的特殊钳口，不需要改动虎钳主体结构就能拓展夹持场景，

　　比如加持圆形棒料的时候更换V型钳口就能保证棒料轴线和工作台面平行，加持精加工完成的零件时更换铜质软钳口就能避免夹伤工件表面。安装边界方面，这款虎钳的底座采用两个对称分布的带孔安装耳，安装孔的中心距匹配常规钳工台、铣床工作台的T型槽间距，使用T型螺栓就能直接固定在工作台面上，不需要额外制作过渡连接板；底座和钳身之间可以设置旋转分度结构，松开锁紧手柄之后钳身能够沿底座中心轴做360度旋转，调整到需要的加工角度之后重新锁紧即可，方便对工件不同角度的面进行加工，不需要反复松夹调整工件位置。从实际使用的受力角度考量，设计时特意将夹紧力的作用线设置在钳身导向面的对称中心线上，夹紧工件的时候活动钳身不会出现偏载翘起的问题，

　　配合梯形螺纹副的大导程角设计，既保证了足够的夹紧力放大倍数，操作人员不需要施加太大的手动力就能获得足够的夹持力，又能在加工过程中依靠螺纹自锁特性防止夹紧松动，避免加工过程中工件移位造成的刀具损坏或者加工尺寸超差。钳身的排屑设计也做了务实的考量，导向滑槽的两端预留了排屑缺口，加工过程中产生的切屑、冷却液残留不会堆积在滑槽内部造成滑动卡滞，日常维护只需要定期清理滑槽内的杂物、在螺纹副和导向面上涂抹润滑脂就能长期保持操作顺畅，不需要复杂的保养流程。针对不同的加工载荷场景，这类虎钳的钳口宽度、最大开口尺寸会形成系列化参数，小规格的产品适合夹持小型精密零件，用于仪表加工、精密钻孔等轻载荷场景，大规格的产品可以加持尺寸更大的毛坯件，承担铣削、粗加工等较大切削力的作业场景，整体结构没有冗余的复杂构件，所有零部件都围绕可靠夹持、操作便捷、易维护这几个核心需求设计，没有多余的装饰性结构，完全服务于工业现场的实际使用需求。
