可调式壁挂电视安装固定支架结构设计

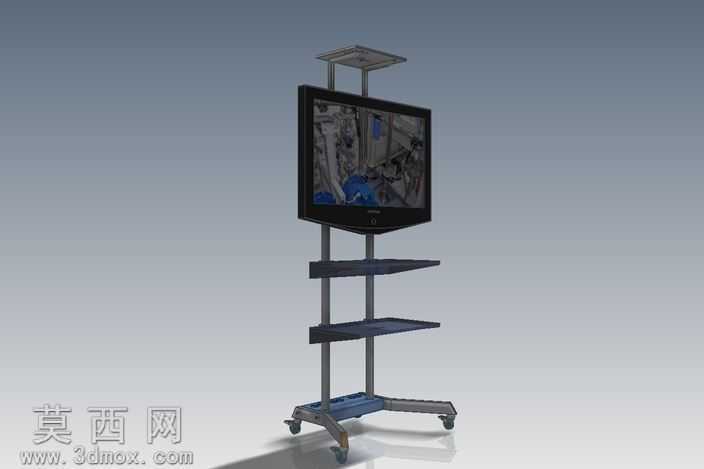

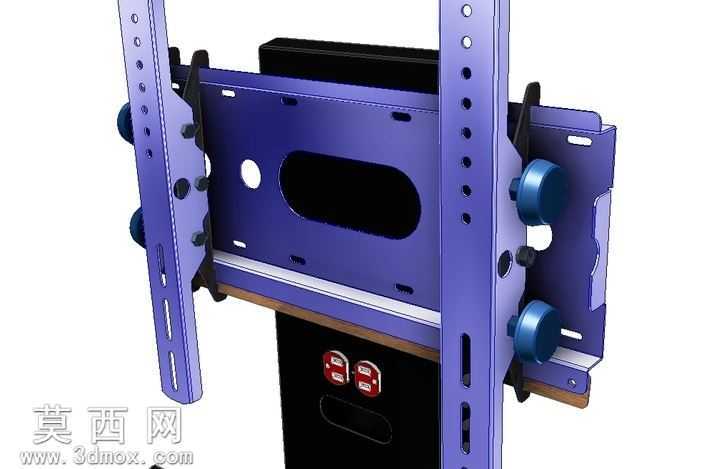

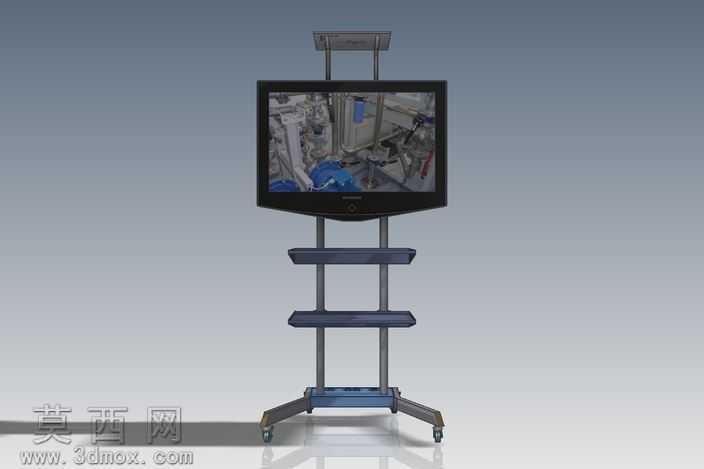

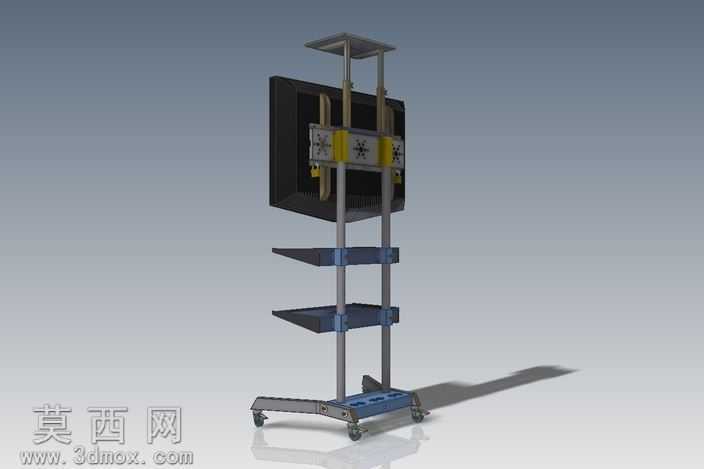

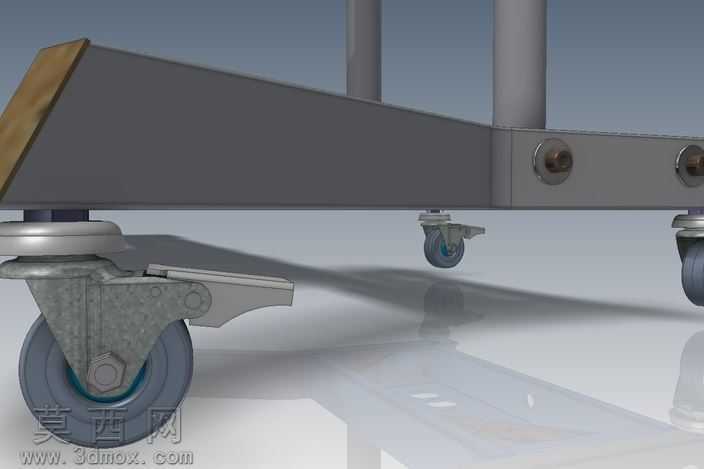

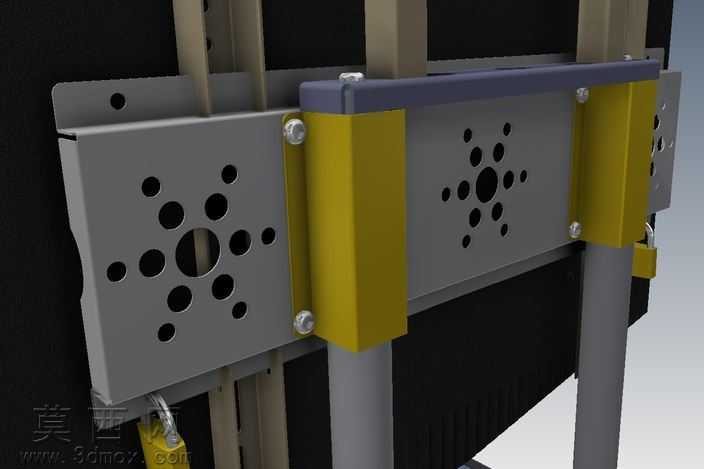

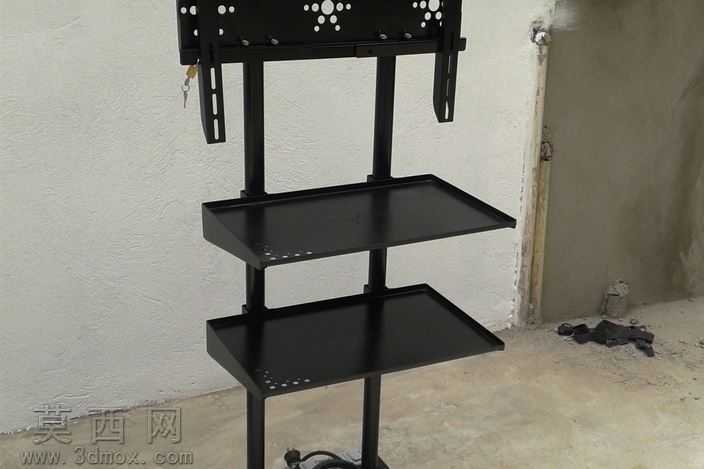

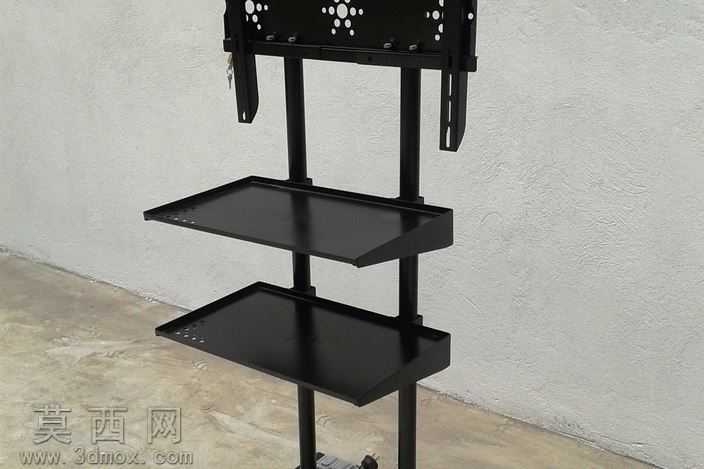

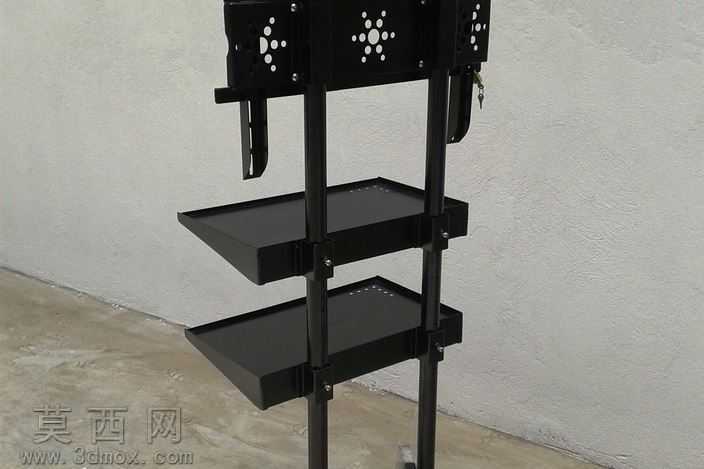

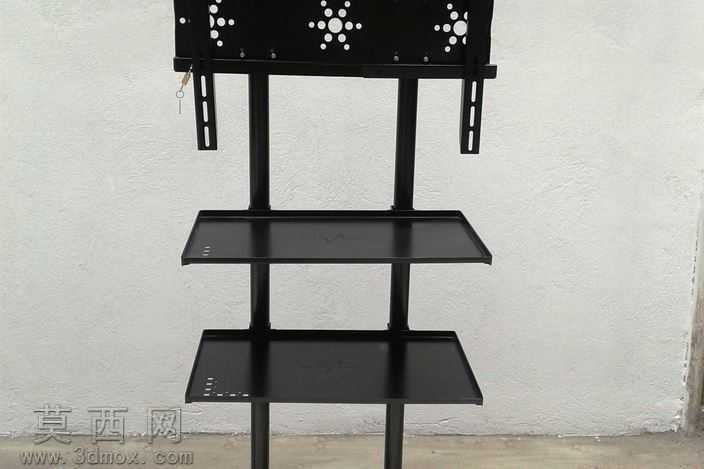

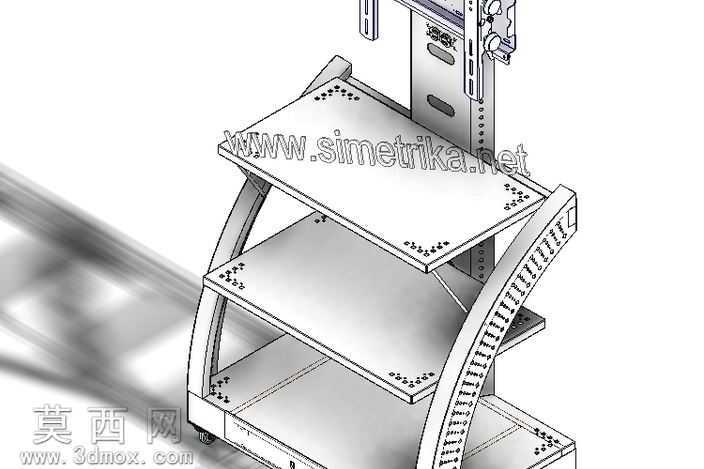

本作品为壁挂式电视安装固定支架的三维建模设计，整体采用冷轧钢板冲压成型的结构方案，在三维建模过程中严格遵循五金冲压件的工艺规范，对每一处折弯、冲孔、翻边特征都做了工艺性校验，确保模型可直接对接生产开模流程。建模阶段先完成主体承载背板的结构搭建，背板上预留多组不同孔距的标准安装孔位，可适配不同尺寸规格的电视背部安装螺孔，覆盖主流家用电视的安装孔距标准，同时在背板中部预留大面积穿线空位，方便电视电源线、信号线的走线收纳，避免线材挤压弯折。两侧的竖向挂臂采用等距调节孔设计，可根据安装需求调整电视的上下安装高度，挂臂与背板之间设置可调角度的锁紧旋钮结构，建模时对旋钮的螺纹配合、锁紧垫片的防滑结构做了精细化还原，可实现小范围的俯仰角度调节，满足不同观看视角的需求。材质渲染阶段，主体金属部件采用磨砂喷塑的金属材质表现，还原五金挂架常用的蓝紫色喷塑表面质感，对调节旋钮部分做了亮面金属与防滑橡胶的材质区分，橡胶旋钮表面添加细微的防滑纹理凹凸，提升材质真实感。结构设计上充分考虑承重性能，在挂臂与墙体连接的部位做了加厚翻边处理，提升整体结构的抗弯折强度，所有连接部位的孔位都做了沉头设计，安装后螺丝不会突出表面，保证安装后的平整美观。建模过程中对各部件的装配间隙做了精准控制，既保证活动部件调节顺畅无卡滞，又避免间隙过大产生安装松动问题，整体结构兼顾安装便捷性、调节灵活性与结构稳固性，可直接用于生产指导、安装演示以及产品宣传展示使用。
