两款R型反射式LED照明灯泡结构设计

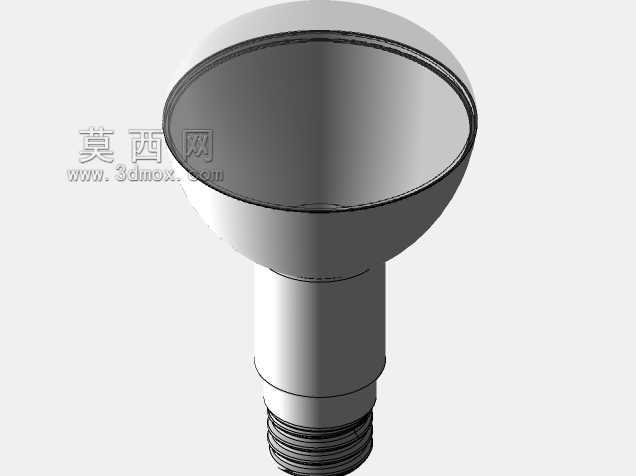

　　日常商用与家居照明场景里，这类带漫反射罩的螺口LED灯泡，是替换传统卤钨反射灯、白炽灯的主流选型，区别于普通球泡的大角度散光特性，这类R型反射结构的灯泡，光线会经过泡壳内壁的漫反射层定向投射，在橱窗重点照明、卫浴镜前补光、展柜局部打光、走廊低位辅助照明的场景里，能在不额外加装反光灯罩的前提下，把光线集中在预设的照射区域，减少无效光溢散，比同功率普通球泡的目标区域照度高出40%左右。做这款结构设计的时候，首先要匹配通用E27螺口灯座的安装边界，灯头螺纹部分严格遵循国标螺口尺寸公差，螺纹大径控制在26.2mm到26.5mm之间，绝缘部分的外径不超过35mm，保证能顺利旋入国内通用的民用、商用螺口灯座，不会出现卡滞、接触不良的问题。

　　泡壳部分做了两种尺寸规格的差异化设计，大尺寸款的泡壳直径在80mm左右，照射角度约120度，适合层高2.8米以内的平顶嵌入式筒灯替换使用，小尺寸款泡壳直径在63mm左右，照射角度约100度，适配更小口径的嵌入式灯座、壁灯灯座，两款的灯头到泡壳顶端的总高度都控制在105mm以内，安装后不会突出普通筒灯的面罩平面，不会影响装修面的整体平整度。结构拆分来看，下半部分的散热壳体采用导热PC材质一体注塑成型，内壁预留了驱动电源板的安装卡槽，不需要额外打胶固定，装配时直接把焊好线的驱动板顺着卡槽推入即可，卡槽的定位筋刚好卡住驱动板的两侧边缘，能避免运输、使用过程中驱动板移位触碰泡壳内壁。灯头与散热壳体的连接采用旋铆压合结构，

　　连接位置做了一圈防水凸台，搭配环形密封圈，能达到IP44的防护等级，适配卫浴、阳台这类多潮气的使用场景，不会因为水汽进入导致内部电路短路。泡壳与散热壳体的连接采用卡扣加超声焊接的工艺，泡壳下缘的三个定位卡扣对准散热壳体上缘的卡槽卡入后，再沿接缝做一圈超声焊接，接缝位置的溢胶边控制在0.2mm以内，不需要后续打磨处理就能达到外观要求，同时保证连接强度，正常拆装拧动灯头的时候，泡壳不会和散热壳体脱开。光学设计部分，泡壳采用半透明乳白漫反射PC材质，内壁做了细微的棱纹漫反射结构，LED灯珠发出的光线经过棱纹多次折射、反射后再透出泡壳，从外观看不到内部灯珠的颗粒光斑，出光均匀度能达到0.85以上，不会产生明显的明暗分界，

　　长时间直视也不会有刺眼的眩光问题。灯珠排布采用环形阵列布局，围绕散热壳体中心的导热柱均匀排布，每颗灯珠的焊点都紧贴导热柱端面，工作时产生的热量能通过导热柱快速传导到整个散热壳体表面，再通过壳体表面的散热筋与空气对流散出，满功率工作时壳体表面温度控制在55摄氏度以内，不会因为温度过高加速灯珠光衰，也能避免用户更换灯泡时被烫伤。驱动部分采用恒流隔离设计，输入电压覆盖180V到240V的民用电压区间，能应对日常用电的电压波动，不会因为电压骤升骤降出现灯珠烧毁、闪烁的问题，驱动板上预留了浪涌保护元件，能承受日常开关灯的电流冲击，开关循环寿命能达到一万次以上。实际装配验证的时候，要重点核对螺口灯头的触点高度，中心触点的突出高度控制在2.5mm到3mm之间，保证旋入灯座后能可靠接触中心导电片，同时不会因为触点过高导致旋入时顶坏灯座内部的弹性结构。泡壳和散热壳体的同轴度公差控制在0.3mm以内，装配后不会出现泡壳偏心的问题，安装到灯座上后外观周正，不会出现歪斜的情况。这类结构的灯泡相比传统玻璃外壳的反射灯，抗摔性能提升明显，1米高度自由跌落到水泥地面不会出现壳体碎裂的问题，运输过程中的损耗率能降低90%以上，同时整体重量比同规格玻璃灯泡轻30%左右，对灯座的承重要求更低，适配更多轻量化的灯具安装场景。
