基于图像跟踪的苹果标识立体造型设计

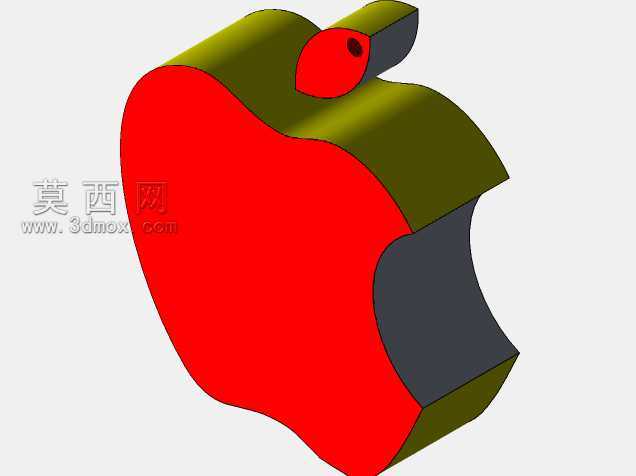

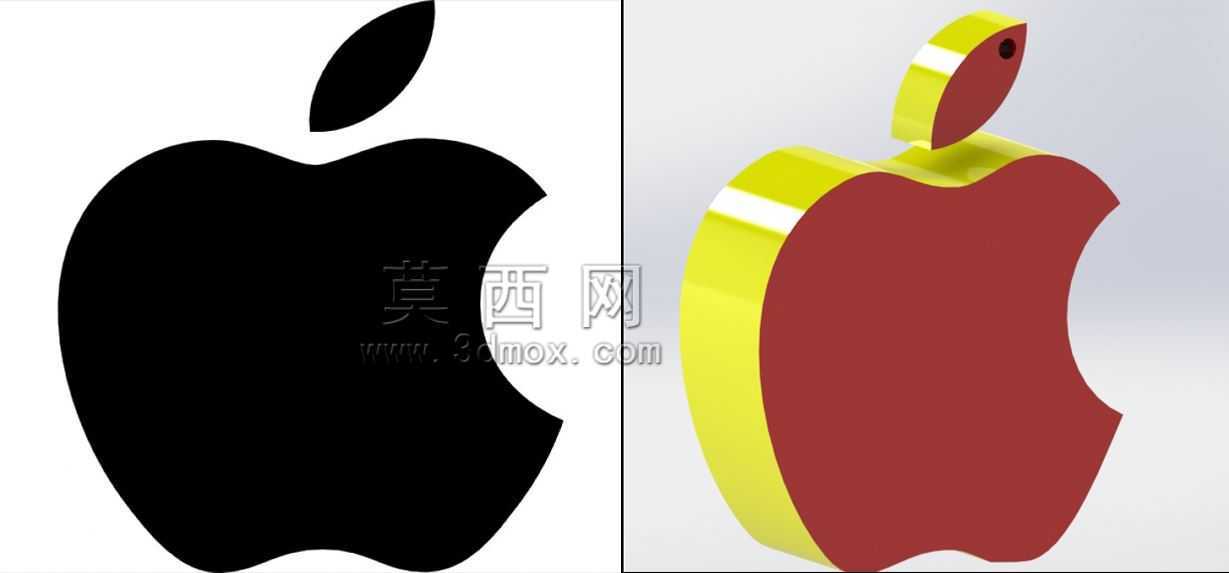

　　采用图像跟踪的方式提取平面标识的轮廓是效率最高的路径，先导入高清的平面苹果标识图源，通过轮廓跟踪提取外边界与叶片的闭合曲线，这一步要注意曲线的光顺处理，平面标识的边缘在印刷时允许微小的锯齿，但立体造型拉伸后，边缘的不光顺会在侧面形成明显的棱线瑕疵，所以提取轮廓后要对样条曲线的控制点做精简，把曲率变化突兀的点做平滑过渡，保证整个外轮廓的曲率连续。完成轮廓提取后，做拉伸特征时不能直接做等厚度拉伸，要考虑视觉上的厚度错觉，标识的边缘位置要做微小的倒角处理，倒角角度控制在15度左右，从正面观察时不会看到明显的侧边厚度，保持平面标识的视觉辨识度，从侧面观察时又能看到立体的厚度层次，叶片部分的造型要和主体做自然的过渡衔接，不能出现拼接的断差，在品牌视觉落地的实体展示场景中，这类立体标识的应用覆盖了线下门店展陈、品牌周边定制、展会视觉装置等多个领域，区别于平面印刷的标识，立体造型的标识能通过光影变化强化品牌记忆点，在不同光线角度下呈现出更具层次感的视觉效果，适配商场中庭展架、品牌体验区墙面装饰、活动主题装置等多种安装场景。做这类造型设计时，最先要明确的是安装边界的约束，比如墙面安装的版本需要控制整体厚度在15到30毫米区间，避免突出墙面过多造成磕碰，同时背部要预留平整的安装贴合面，适配免钉胶或者螺丝固定的安装需求；如果是桌面摆放的台卡版本，整体高度控制在80到120毫米，底部要做加厚的配重底座，保证放置时的稳定性，不会被轻微触碰倾倒。设计思路上，

　　叶片的倾斜角度要和平面标识的角度完全匹配，避免出现造型错位。这类立体标识的功能特性除了视觉展示外，部分带发光效果的版本还要在内部预留LED灯条的安装槽，槽体宽度控制在5到8毫米，深度匹配常用的软灯条尺寸，背部要预留走线的缺口，方便电源线的隐藏布置，同时要考虑散热空间，避免长时间点亮时内部积热造成材质变形。材质选择上，如果是做展示用的外观验证模型，可以用不同颜色的实体材质分色，主体部分和侧边、叶片部分做材质区分，模拟实际生产中的阳极氧化或者喷漆效果，渲染时要注意不同材质的反光率匹配，比如金属质感的侧边要调高反光度，主体的哑光色要调低反光参数，还原真实的材质表现。在建模过程中，要注意壁厚的均匀性，不管是做3D打印验证还是后续的注塑量产，

　　均匀的壁厚能避免打印时的翘曲变形，也能避免注塑时的缩痕问题，整体壁厚保持在2到3毫米的区间，转角位置做圆角过渡，减少应力集中的问题。很多新手做这类标识建模时，容易直接把平面轮廓拉伸后就结束，忽略了实际安装和使用的细节，比如背部的安装孔位要做沉头设计，保证螺丝安装后不会突出背部，影响贴合平整度；如果是悬挂式的标识，顶部要预留挂耳的结构，挂耳的承重能力要匹配整体造型的重量，按亚克力材质计算，100毫米高度的标识重量在100克左右，挂耳的厚度做到2毫米就能满足承重需求，不会出现断裂的问题。另外，图像跟踪提取轮廓时，要注意比例的准确性，苹果标识的叶片位置、缺口的弧度都有严格的比例规范，不能在轮廓光顺时随意调整比例，

　　导致最终造型和原版标识出现视觉偏差，提取轮廓后可以把平面图源放在建模界面的底层做对照，逐段核对曲线的位置，保证每个弧度的曲率和原图匹配。做渲染验证时，要模拟不同的光线环境，比如商场的暖光环境、展会的强光环境、室内的自然光环境，观察造型在不同光线下的阴影和反光效果，调整倒角的大小和曲面的弧度，保证在各个角度观察时都能呈现出清晰的标识轮廓，不会因为反光造成轮廓模糊的问题。这类立体标识的设计看似简单，实则需要兼顾视觉还原度、安装实用性、加工工艺性多个维度，不能只追求外观的还原而忽略后续生产和安装的实际需求，比如如果是做户外使用的版本，还要在造型边缘做导水的斜面，避免雨天积水在标识表面积留，材质也要选择耐候性的材质，建模时要考虑户外使用的抗风能力，背部的安装结构要做加强筋设计，提升整体的结构强度。
